一种发电机组用散热器芯体的制作方法

本实用新型涉及散热器技术领域，尤其涉及一种发电机组用散热器芯体。

背景技术：

发热设备的高温不能散掉就会升温，升温到一定程度会烧毁设备，或降低寿命；所以发热设备都需要散热；散热器是发电机组冷却系统的主要部件，其作用是将发电机组工作过程中产生的热量通过冷却液散发到空气中，因此散热器性能的好坏直接影响发电机组的性能。

目前国内外发电机组的散热器仍然沿用锡焊工艺的铜散热器，由于这种散热器在焊接时采用了锡铅焊料使散热器的散热性能受到了很大的影响，主片与冷却管连接处根部极易断裂。另外，随着铜资源的日益的短缺，其价格也在逐步升高，单台成本也是居高不下，用性能更优越的铝代替铜成为必然趋势。

专利申请号为201120574651.3的实用新型专利公开了一种散热器芯体，包括主片、冷却管、边板及散热带；所述主片上均布有多个供冷却管插设的通孔，每个通孔均冲有凸包 。采用上述方案在一定程度上解决了主片与冷却管连接处根部极易断裂的问题，但是仍然未解决散热效率的问题，散热效率较低，同时上述结构的散热芯体重量大，散热带加工困难。

技术实现要素：

本实用新型要解决的技术问题是针对以上问题，提供一种结构简单，使

用寿命长，加工工艺简单，重量轻，同时可有效提高散热效率的发电机组用散热器芯体。

为了解决上述问题，本实用新型采用以下技术方案：一种发电机组用散热器芯体，包括进水室及出水室，进水室与出水室之间通过多根间隔一定距离并平行设置的散热管连通，相邻的两根散热管之间设有外翅片，外翅片沿散热管的长度方向延伸；

所述散热管包括扁管，扁管内设有内翅片；

所述内翅片包括多条沿扁管的长度方向延伸的散热带；

每条散热带包括上散热板，上散热板的下方位于其两端的位置分别设有一个下散热板，下散热板与上散热板平行设置，上散热板与两个下散热板之间分别通过S形的侧壁连接，两个S形的侧壁对称设置，侧壁的一端与上散热板连接，侧壁的另一端与下散热板连接。

进一步改进：

所述侧壁的内侧或外侧均匀设有多条半圆形凸筋。

进一步改进：

相邻两条散热带的下散热板相互连接，相邻两条散热带的侧壁之间形成第二通道，散热带的两个侧壁之间形成第一通道。

进一步改进：

所述外翅片采用一体挤压成型，所述外翅片包括基板，基板的板面上设有散热片组，所述散热片组包括多个散热翅片，多个散热翅片相互平行设置。

进一步改进：

散热翅片的形状为S形。

进一步改进：

所述散热翅片的形状为C形。

本实用新型采用上述技术方案具有以下技术效果：结构简单，使用寿命

长，可有效提高散热效率，加工工艺简单，单位散热效率提高15-20%，重量减轻20%。

附图说明

附图1为本实用新型的结构示意图；

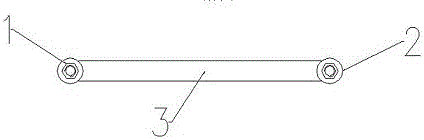

附图2为附图1的俯视图；

附图3为散热管的结构示意图；

附图4为内翅片的结构示意图；

附图5为外翅片的结构示意图；

附图6为实施例2中外翅片的结构示意图。

图中：1-进水室；2-出水室；3-散热管；4-外翅片；5-扁管；6-内翅片；7-基板；8-散热翅片；9-第二通道；10-上散热板；11-下散热板；12-侧壁；13-第一通道；14-散热带。

具体实施方式

实施例，如图1、图2所示，一种发电机组用散热器芯体，包括进水室1及出水室2，进水室1与出水室2之间通过多根间隔一定距离并平行设置的散热管3连通，相邻的两根散热管3之间设有外翅片4，外翅片4沿散热管3的长度方向延伸。

如图3-4所示，所述散热管3包括扁管5，扁管5内设有内翅片6。

所述内翅片6包括多条沿扁管5的长度方向延伸的散热带14。

每条散热带14包括上散热板10，上散热板10的下方位于其两端的位置分别设有一个下散热板11，下散热板11与上散热板10平行设置，上散热板10与两个下散热板11之间分别通过S形的侧壁12连接，两个S形的侧壁12对称设置，侧壁12的一端与上散热板10连接，侧壁12的另一端与下散热板11连接。

作为一种优化，所述侧壁12的内侧或外侧均匀设有多条半圆形凸筋，既能够提高散热效率，又能够起到加强筋的作用。

相邻两条散热带14的下散热板11相互连接，相邻两条散热带14的侧壁12之间形成第二通道9，散热带14的两个侧壁12之间形成第一通道13。

采用上述散热带14可有效提高散热管3的散热效率。

如图5所示，所述外翅片4包括基板7，基板7的板面上设有散热片组，所述散热片组包括多个散热翅片8，多个散热翅片8相互平行设置。每个散热翅片8的形状为S形，可有效提高散热翅片8的散热面积，提高散热效率。

所述外翅片4采用一体挤压成型。

实施例2，如图6所示,与实施例1不同的是 ，所述散热翅片8的形状为C形。
