一种节能炒炉的制作方法

本实用新型涉及厨房用具技术领域，具体为一种节能炒炉。

背景技术：

炒炉是目前应用最为广泛的厨房烹饪灶具，传统的炒炉结构包括炉架、炉腔和底部的炉头，广泛的用于宾馆和酒店，常见的炒炉在炒菜过程中，热效率较低，在40％--70％之间，燃料燃烧产生的热量很有30％--60％散到空气中，这样不仅燃料利用率不高，还会造成厨房温度升高，厨师工作环境变差，同时当炒炉上没有人员在进行炒菜时，炒炉还会一直工作，就造成了空烧的现象，能源浪费严重，随着人们节能与安全意识的不断提高，所以需设计出一款节能炒炉。

技术实现要素：

本实用新型的目的在于提供一种节能炒炉，以解决上述背景技术中提出燃料利用率不高以及能源浪费严重的问题。

为实现上述目的，本实用新型提供如下技术方案：一种节能炒炉，包括出水龙头、壳体、点火开关、支撑底座、炉架、炉腔、燃气进管、储水箱、引风机和进烟管道，所述出水龙头下方设置有盛水盆，所述壳体上方设置有出水龙头和盛水盆，所述点火开关的右侧固定设置有火量调节开关，所述支撑底座与壳体相连接，所述炉架内侧固定安装有炉头，所述炉腔上方固定设置有炉架，所述燃气进管与炉头相连接，所述储水箱内部设置有出水管和热交换管，所述引风机的左侧设置有热交换管，所述进烟管道内部固定安装有过滤器，且进烟管道通过热交换管与引风机相连接。

优选的，所述炉头表面上均匀的分布有燃气通孔。

优选的，所述进烟管道与炉腔相连通，且过滤器为可拆卸安装装置。

优选的，所述燃气进管上设置有电磁阀。

优选的，所述炉架设置有两个，且炉架正上方固定安装有红外线感应器，该红外线感应器与电磁阀电性连接。

与现有技术相比，本实用新型的有益效果是：该节能炒炉可以将燃气燃烧时产生的烟收集起来，通过热交换管可以将冷水加热，加热后的水可以作为日常生活所用或者用于炒菜，这样不仅燃料利用率高，而且明显降低了厨房的温度，当红外线感应器检测到炒炉上没有人员在炒菜时，会自动关闭燃气进管上的电磁阀，有效的节约了能源，并达到节能的目的，炉头表面上均匀的分布有燃气通孔，加热均匀，炒菜速度快，使用效果好。

附图说明

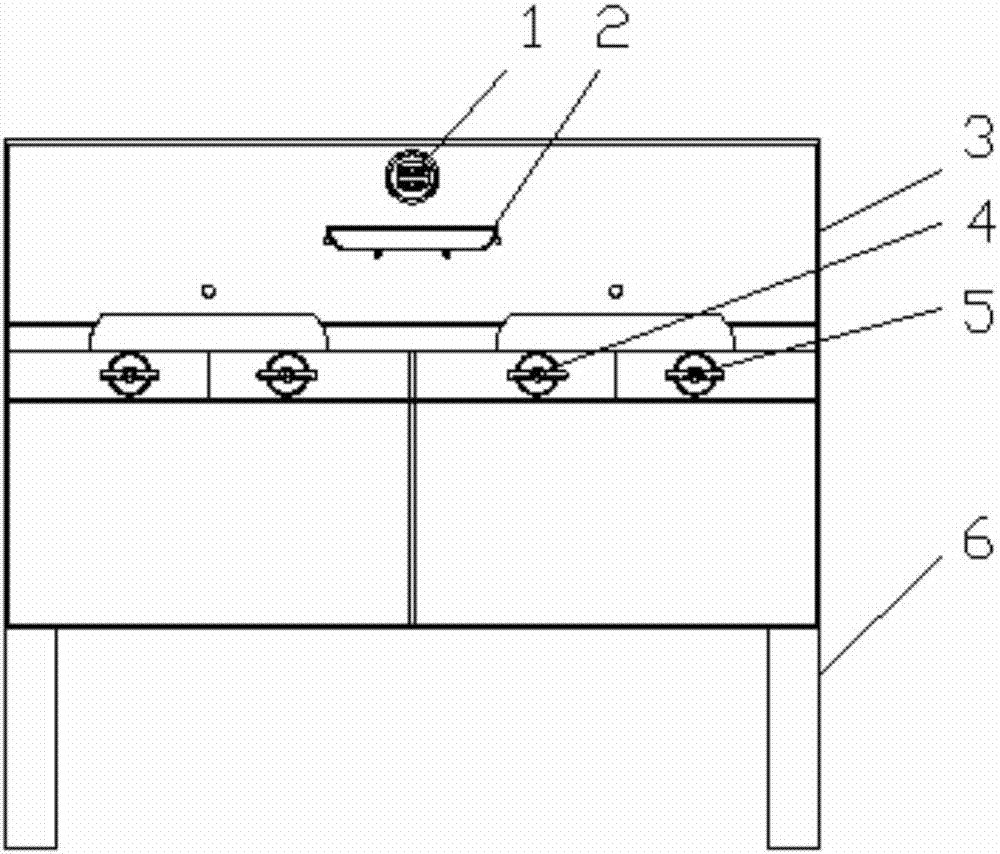

图1为本实用新型结构正视示意图；

图2为本实用新型结构侧视示意图。

图中：1、出水龙头，2、盛水盆，3、壳体，4、点火开关，5、火量调节开关，6、支撑底座，7、炉头，8、炉架，9、炉腔，10、燃气进管，11、储水箱，12、热交换管，13、引风机，14、出水管，15、过滤器，16、进烟管道。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种节能炒炉，包括出水龙头1、壳体3、点火开关4、支撑底座6、炉架8、炉腔9、燃气进管10、储水箱11、引风机13和进烟管道16，出水龙头1下方设置有盛水盆2，壳体3上方设置有出水龙头1和盛水盆2，点火开关4的右侧固定设置有火量调节开关5，支撑底座6与壳体3相连接，炉架8内侧固定安装有炉头7，炉架8设置有两个，且炉架8正上方固定安装有红外线感应器，该红外线感应器与电磁阀电性连接，炉头7表面上均匀的分布有燃气通孔，炉腔9上方固定设置有炉架8，燃气进管10与炉头7相连接，燃气进管10上设置有电磁阀，储水箱11内部设置有出水管14和热交换管12，引风机13的左侧设置有热交换管12，进烟管道16内部固定安装有过滤器15，进烟管道16与炉腔9相连通，且过滤器15为可拆卸安装装置，且进烟管道16通过热交换管12与引风机13相连接。

工作原理：在使用该节能炒炉时，应先对设备进行检查，当无异常后在通过燃气进管10接通燃气，把炒菜用具放在炉架8上，使用点火开关4，燃气通过炉头7上的燃气通孔开始燃烧，由于进烟管道16与炉腔9相连通，引风机13就可以将炉腔9中的烟气吸入至进烟管道16中，在过滤器15的作用下，烟气中的杂质被过滤出来，经过过滤的烟气进入至热交换管12，并对储水箱11中的水进行加热，最后烟气被引风机13排出到空气当中，加热过后的水可以通过出水龙头1排出。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
