一种使用方便的伸缩式电泳挂具的制作方法

文档序号:11974993阅读:475来源:国知局
一种使用方便的伸缩式电泳挂具的制作方法与工艺

本实用新型涉及电泳漆技术领域,具体为一种使用方便的伸缩式电泳挂具。



背景技术:

汽车中的大多数配件都是金属配件,由于金属制品的配件易生锈,于是大多数汽车的配件外表面都会涂上一层漆层。电泳是涂装金属工件最有效的方法之一,电泳涂装是将具有导电性的被涂物浸在装满水稀释的浓度比较低的电泳涂料槽中作为阳极(或阴极),在槽中另设置与其对应的阴极(或阳极),在两极间接通直流电一段时间后,在被涂物表面沉积出均匀细密、不被水溶解涂膜的一种特殊的涂装方法。

在对汽车配件的表面进行电泳漆处理时,需要将代加工配件悬挂在挂具上,通过挂具将汽车配件置入电泳槽内进行电泳漆处理,现有技术中的电泳挂具在使用上都存在了一些缺陷,现有的电泳挂具不具有伸缩功能,无法适用于不同深度的电泳槽,导致电泳挂具在使用时会存在很大的局限性,而且现有的电泳挂具的挂钩都无法组成封闭结构,容易在电泳过程中造成加工件从挂具上脱落的情况,于是我们提出一种使用方便的伸缩式电泳挂具。



技术实现要素:

本实用新型的目的在于提供一种使用方便的伸缩式电泳挂具,以解决上述背景技术中提出的问题。

为实现上述目的,本实用新型提供如下技术方案:一种使用方便的伸缩式电泳挂具,包括主挂钩和伸缩立杆,所述主挂钩的底端与伸缩立杆的顶端固定连接,所述伸缩立杆的两侧均固定安装有横杆,且横杆的远离伸缩立杆的一端底部活动安装有U型挂钩,所述横杆的底部开设有转动槽,且U型挂钩一端的转动块活动安装在该转动槽内,且所述横杆的一侧开设有与U型挂 钩另一端相适配的卡槽,且该卡槽的一侧设置有限位挡片,所述卡槽的另一侧设置有卡扣。

优选的,所述伸缩立杆包括伸缩杆和套筒,所述伸缩杆的一侧底部设置有定位滚珠,所述套筒的一侧等距离开设有定位孔,所述伸缩杆的底端套接在套筒的内部,且伸缩杆上的定位滚珠与套筒一侧的定位孔卡接,所述伸缩杆的顶部两侧和套筒的底部两侧均固定连接有横杆。

优选的,所述伸缩杆的顶部开设有连接螺纹槽,所述主挂钩通过其底部的连接螺纹柱与连接螺纹槽配合固定安装在伸缩杆的顶端。

优选的,所述转动块和转动槽内壁之间设置有轴承。

优选的,所述限位挡片通过转动销活动安装在横杆上,且该转动销位于限位挡片接近卡槽的一侧,且该限位挡片的另一侧开设有与卡扣相适配的卡孔。

与现有技术相比,本实用新型的有益效果是:该使用方便的伸缩式电泳挂具结构简单,设计合理,通过设置有伸缩立杆,能够根据电泳槽的深度对伸缩立杆的长度进行调节,从而增强了本挂具的适用性,而且本挂具的挂钩能够形成封闭结构,能够避免汽车配件在电泳过程中造成掉落的情况,从而减少了不必要的打捞工作,节约了工作时间,提高了工作效率。

附图说明

图1为本实用新型结构示意图;

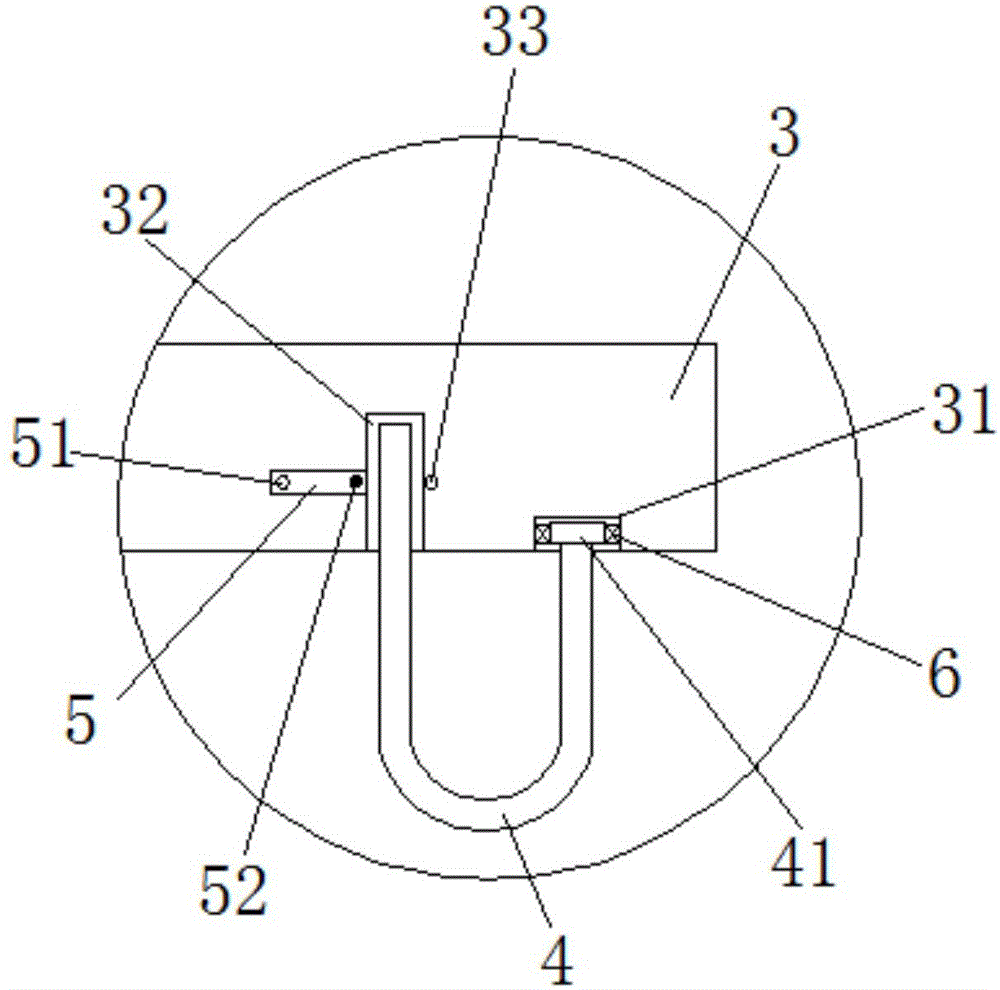

图2为本实用新型图1中A-A局部放大图。

图中:1主挂钩、2伸缩立杆、21伸缩杆、22套筒、23定位孔、24定位滚珠、3横杆、31转动槽、32卡槽、33卡扣、4 U型挂钩、41转动块、5限位挡片、51转动销、52卡孔、6轴承。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术 方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1-2,本实用新型提供一种技术方案:一种使用方便的伸缩式电泳挂具,包括主挂钩1和伸缩立杆2,主挂钩1的底端与伸缩立杆2的顶端固定连接,伸缩杆21的顶部开设有连接螺纹槽,主挂钩1通过其底部的连接螺纹柱与连接螺纹槽配合固定安装在伸缩杆21的顶端,螺纹链接的方式便于主挂钩1从伸缩立杆2上取下和安装,伸缩立杆2的两侧均固定安装有横杆3,伸缩立杆2包括伸缩杆21和套筒22,伸缩杆21的一侧底部设置有定位滚珠24,套筒22的一侧等距离开设有定位孔23,定位孔的23数量不少于五个,伸缩杆21的底端套接在套筒22的内部,且伸缩杆21上的定位滚珠24与套筒22一侧的定位孔23卡接,通过伸缩杆21上的定位滚珠24与套筒22上不同的定位孔23卡接,达到调节伸缩立杆2长度的目的,从而增强了本挂具的适用性,伸缩杆21的顶部两侧和套筒22的底部两侧均固定连接有横杆3,且横杆3的远离伸缩立杆2的一端底部活动安装有U型挂钩4,横杆3的底部开设有转动槽31,且U型挂钩4一端的转动块41活动安装在该转动槽31内,转动块41和转动槽31内壁之间设置有轴承6,且横杆3的一侧开设有与U型挂钩4另一端相适配的卡槽32,且该卡槽32的一侧设置有限位挡片5,卡槽32的另一侧设置有卡扣33,限位挡片5通过转动销51活动安装在横杆3上,且该转动销51位于限位挡片5接近卡槽32的一侧,且该限位挡片5的另一侧开设有与卡扣33相适配的卡孔52,将U型挂钩4的一端卡入卡槽内,并通过转动限位挡片5使限位挡片5上的卡孔52与卡槽32另一侧的卡扣33卡接,使限位挡片5挡住U型挂钩4,使U型挂钩4与横杆3形成一个封闭结构,能够避免汽车配件在电泳过程中造成掉落的情况,从而减少了不必要的打捞工 作,节约了工作时间,提高了工作效率。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
