本实用新型涉及移动终端，尤其涉及设置柔性屏的移动终端及其铰链。

背景技术：

柔性屏是一种新兴的屏幕。对于柔性屏，目前需要解决的是如何对其实施支撑，以使其能够应用于移动终端，形成可卷曲或书本状的结构。

技术实现要素：

本实用新型第一个目的是提供一种铰链，能够运用于需要设置柔性屏的手机、电脑等移动终端中，作为支撑柔性屏结构的铰链。为此，本实用新型采用以下技术方案：

铰链，其特征在于它包括多节第一部件，前后相邻的两节第一部件由第二部件连接，并且前后相邻的两节中的前一节第一部件和连接所述前后相邻两节的第二部件在铰链打开和关闭时作为一整体转动但可相对滑动且这两者之间设置弹性部件，前后相邻的两节中的后一节第一部件和连接前后相邻两节第一部件的第二部件之间可相对转动，所述弹性部件用于缩短前后相邻两节第一部件的总体长度，所述铰链对于前后相邻的两节第一部件还设置凸轮结构，所述凸轮结构用于在所述铰链弯转过程中增加前后相邻两节第一部件的总体长度。

在采用上述技术方案的基础上，本实用新型还可采用以下进一步的技术方案或对这些进一步的技术方案组合使用：

所述第二部件上设置摩擦面，第一部件上设置轴，所述第二部件的摩擦面包在前后相邻的两节第一部件中的后一节第一部件的轴外，所述弹性部件还起到将摩擦面和所述后一节第一部件的轴压紧的作用。

所述第二部件设置有滑动导向部，前后相邻的两节第一部件的前一节第一部件上设置有与连接前后相邻两节第一部件的第二部件上的滑动导向部配合的滑动导向部，并且两个滑动导向部还形成在铰链转动时使所述前一节第一部件和所述第二部件成为一整体转动的配合。

所述第二部件设置有转动角度限位部，前后相邻的两节第一部件中的后一节第一部件上设置有与连接前后相邻两节第一部件的第二部件的转动角度限位部配合的转动角度限位部。

所述第二部件设置有与弹性部件的一端抵靠的部位，前后相邻的两节第一部件中的前一节第一部件上设置有与弹性部件另一端抵靠的部位，所述弹性部件处在这两个部位之间。

所述第二部件的两侧设置有滑动导向部，前后相邻两节第一部件中的前一节第一部件的两侧设置有与连接前后相邻两节第一部件的第二部件的滑动导向部配合的滑动导向部，并且两个滑动导向部还形成在铰链打开和关闭时使所述前一节第一部件和所述第二部件成为整体进行转动的配合；所述第二部件设置有与所述弹性部件的一端抵靠的部位且该部位处于第二部件滑动导向部末端内侧，前后相邻的两节第一部件中的前一节第一部件上设置有与所述弹性部件另一端抵靠的部位且该部位处于第一部件的滑动导向部末端内侧，所述弹性部件处在这两个部位之间。

所述第一部件的侧面具有前部控制结构和后部控制结构，前后相邻的两节第一部件中的前一节第一部件上的后部控制结构和前后相邻的两节第一部件中的后一节第一部件上的前部控制结构配合形成所述凸轮结构，所述弹性部件还用于使这两个控制结构处于接触状态。

所述弹性部件为弹簧片。

本实用新型第二个目的是提供一种设置柔性屏的移动终端，其特征在于它设置有上述的铰链以及所述的柔性屏。

由于采用本实用新型的技术方案，本实用新型所提供的铰链能够自动伸长、缩短、弯转，能够应用于带柔性屏的手机、电脑等移动终端中，既能作为其中的铰链之用，又能用于其中的柔性屏支撑结构，在手机、电脑打开和合拢时，使柔性屏得以自如展开和弯曲，使柔性屏能够运用于手机、电脑等移动终端中，使移动终端能在小体积中实现大屏幕显示。

附图说明

图1为本实用新型所提供的铰链实施例在展平时的示意图。

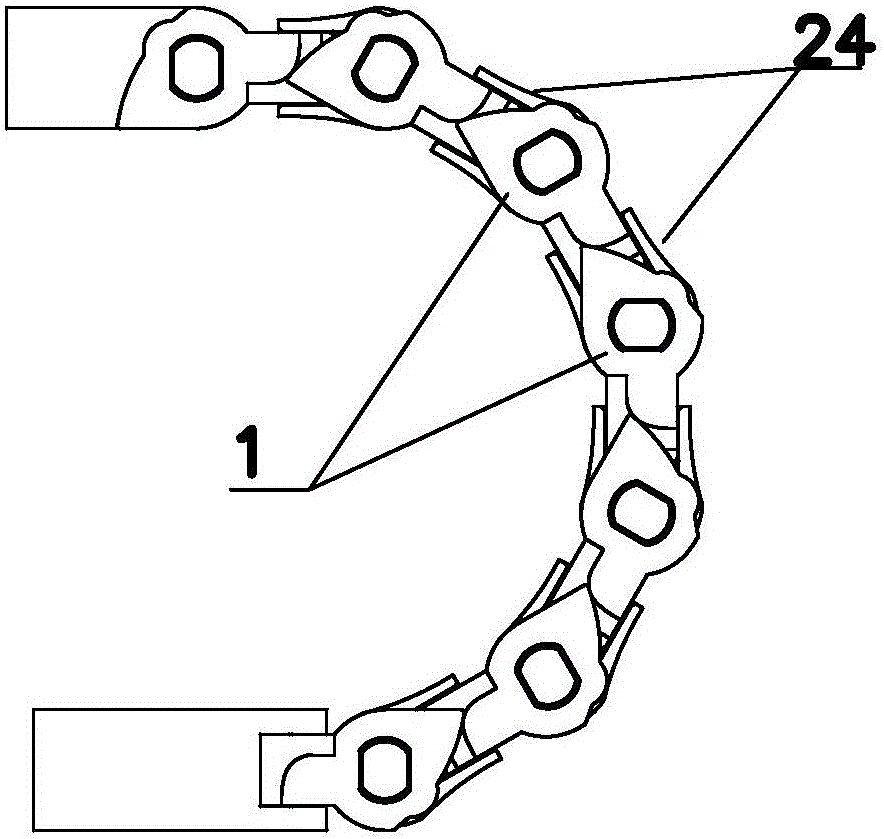

图2为本实用新型所提供的铰链实施例在弯曲到极限时的示意图。

图3为本实用新型所提供的铰链实施例的局部分解图。

图4为本实用新型所提供的铰链实施例相邻第一部件通过第二部件连接的示意图。

图5为本实用新型所提供的铰链实施例相邻第一部件通过第二部件连接的结构剖视图。

具体实施方式

参照附图。本实用新型所提供的铰链，包括多节第一部件1，前后相邻的两节第一部件1由第二部件2连接，并且前后相邻的两节中的前一节第一部件1和连接前后相邻两节第一部件1的第二部件2在铰链打开和关闭时作为一整体转动但可相对滑动且这两者之间设置弹性部件3，前后相邻的两节中的后一节第一部件1和连接前后相邻两节第一部件1的第二部件之间可相对转动，所述弹性部件3用于缩短前后相邻两节第一部件1的总体长度，所述铰链对于前后相邻的两节第一部件1还设置凸轮结构，所述凸轮结构用于在所述铰链弯转过程中增加前后相邻两节第一部件1的总体长度。

所述第二部件2上设置摩擦面21，第一部件1上设置轴11，所述第二部件的摩擦面21包在前后相邻的两节第一部件1中的后一节第一部件1的轴11外，所述弹性部件3还起到将摩擦面21和所述后一节第一部件1的轴11压紧的作用。

该摩擦结构用于提供铰链打开和关闭时的转动阻力，在铰链打开和关闭过程中实现即时停止即时定位的功能。既能够当摩擦力被外力克服时，第一部件1能够转动，又能够在摩擦力未被克服时保持前后相邻两节第一部件1的稳定定位，使所述铰链处在静止状态，起到即时定位功能。所述摩擦结构既可存在于上述结构上，也可存在于其它与铰链打开和关闭相关的转动部位。

所述第二部件2设置有滑动导向部22，前后相邻的两节第一部件的前一节第一部件上设置有与连接前后相邻两节第一部件的第二部件上的滑动导向部配合的滑动导向部12，并且两个滑动导向部12、22还形成在铰链转动时使所述前一节第一部件1和所述第二部件2成为一整体转动的配合。

所述第二部件2的两侧设置所述滑动导向部22，第一部件的两侧设置有所述滑动导向部12。

所述第二部件2设置有与所述弹性部件3的一端抵靠的部位23且该部位23处于第二部件滑动导向部21末端内侧，前后相邻的两节第一部件中的前一节第一部件1上设置有与所述弹性部件3另一端抵靠的部位13且该部位处于第一部件的滑动导向部末端内侧，所述弹性部件3处在这两个部位之间。

所述第一部件1的侧面具有前部控制结构15和后部控制结构16，前后相邻的两节第一部件中的前一节第一部件上的后部控制结构16和前后相邻的两节第一部件中的后一节第一部件上的前部控制结构15配合形成所述凸轮结构，所述弹性部件3还用于使这两个控制结构15、16处于接触状态。

所述第二部件2设置有转动角度限位部24，前后相邻的两节第一部件中的后一节第一部件1上设置有与连接前后相邻两节第一部件的第二部件2的转动角度限位部24配合的转动角度限位部14。

所述弹性部件3可采用弹簧片。

所述铰链可以是能够用于设置柔性屏的移动终端的铰链。移动终端可以是手机、电脑等，采用上述铰链作为移动终端的铰链并设置柔性屏，可以呈书本式折叠。

以上所述仅为本实用新型的具体实施例，但本实用新型的结构特征并不局限于此，任何本领域的技术人员在本实用新型的领域内，所作的变化或修饰皆涵盖在本实用新型的保护范围之中。
