一种扁平状的电刨转轴的制作方法

本实用新型涉及一种传动装置的零部件，特别是指一种扁平状的电刨转轴。

背景技术：

电刨是一种对材料平面进行加工的工具，其中转动轴是电刨的重要零部件。转动轴是机械零部件中重要的一部分，在机械设备中广泛应用，转动轴能连接多个部件，使其一体化，可与齿轮等相配合进行运动和动力的传动。由于轴类零件在运动过程中受到摩擦力、冲击力和剪切力等长期在疲劳应力下运行，极易磨损。如何提高轴类零件的使用寿命，并降级加工制造成本，已成为本领域技术人员有待解决的技术问题。

技术实现要素：

本实用新型目的是为了克服现有技术的不足而提出了一种扁平状的电刨转轴。

为达到上述目的，本实用新型采用的技术方案是：一种扁平状的电刨转轴，包括轴身；所述轴身的横截面是上下为平面、左右为圆弧的对称扁平状；所述轴身的前端设置有前轴头，后端设置有后轴头，前轴头与轴身之间设置有前轴台，后轴头与轴身之间设置有后轴台；所述轴身的直径大于前轴台、后轴台的直径，所述前轴台的直径大于前轴头的直径，所述后轴台的直径大于后轴台的直径；所述前轴台在靠近前轴头的一端上设置有前避让斜角，前轴台与前轴头的连接处设置有前油槽；所述前轴头的中部径向设置有环形连接凹槽；所述前轴头位于环形连接凹槽的前部外圆周上设置有直纹滚花。

优选的，所述前轴头和后轴头上均设置有连接孔。

优选的，所述连接孔为螺纹沉孔。

由于上述技术方案的运用，本实用新型与现有技术相比具有下列优点：

本实用新型的扁平状的电刨转轴，在轴身与前轴头之间设置了轴台，整体一体加工成型，不需要通过多段轴连接安装，节约了成本，提高了效率，前端的避让斜角可以减轻装配时的碰撞变形和损耗，并且设置前油槽可以使整体大大降低工作时的损耗，前轴头上的环形连接凹槽用于更好的连接传动带。

附图说明

下面结合附图对本实用新型技术方案作进一步说明：

附图1为本实用新型的一种扁平状的电刨转轴的结构示意图；

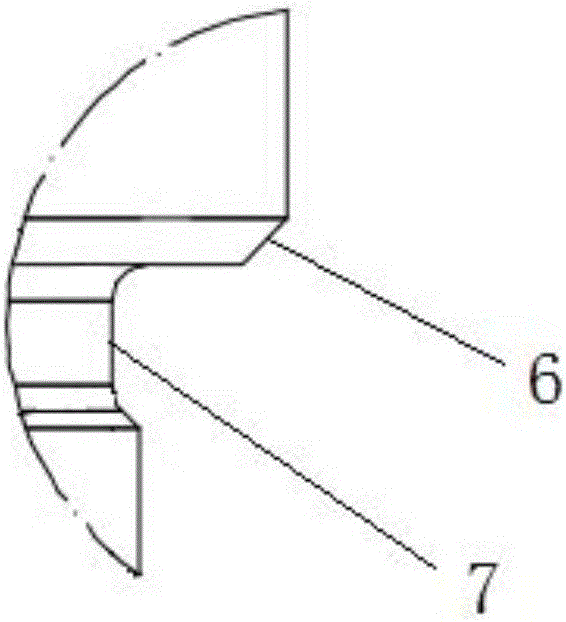

附图2为附图1的A部放大图；

附图3为附图1的B-B部的截面图。

图中：1、轴身；2、前轴头；3、后轴头；4、前轴台；5、后轴台；6、前避让斜角；7、前油槽；8、环形连接凹槽；9、连接螺纹；10、连接孔。

具体实施方式

下面结合附图及具体实施例对本实用新型作进一步的详细说明。

如附图1-3所示，本实用新型所述的一种扁平状的电刨转轴，包括轴身1；所述轴身1的横截面是上下为平面、左右为圆弧的对称扁平状；所述轴身1的前端设置有前轴头2，后端设置有后轴头3，前轴头2与轴身1之间设置有前轴台4，后轴头3与轴身1之间设置有后轴台5；所述轴身1的直径大于前轴台4、后轴台5的直径，所述前轴台4的直径大于前轴头2的直径，所述后轴台5的直径大于后轴台3的直径；所述前轴台4在靠近前轴头2的一端上设置有前避让斜角6，前轴台4与前轴头2的连接处设置有前油槽7；所述前轴头的中部径向设置有环形连接凹槽8；所述前轴头位于环形连接凹槽的前部外圆周上设置有直纹滚花9。

进一步的说明，所述前轴头2和后轴头3上均设置有连接孔9；所述连接孔9为螺纹沉孔。

本实用新型的扁平状的电刨转轴，在轴身与前轴头之间设置了轴台，整体一体加工成型，不需要通过多段轴连接安装，节约了成本，提高了效率，前端的避让斜角可以减轻装配时的碰撞变形和损耗，并且设置前油槽可以使整体大大降低工作时的损耗，前轴头上的环形连接凹槽用于更好的连接传动带。

以上仅是本实用新型的具体应用范例，对本实用新型的保护范围不构成任何限制。凡采用等同变换或者等效替换而形成的技术方案，均落在本实用新型权利保护范围之内。
