一种机柜的制作方法

本发明涉及机柜技术领域，尤其涉及一种机柜。

背景技术：

一般户外使用的机柜均具有顶盖部件构成，受环境的影响，机器设备可能在各种环境里面工作，雨、雪、风，太阳直射等，由于户外使用环境的特殊性，因此对顶盖，以及顶盖与机柜柜体之间的配合都提出很高的要求，如果能使得机柜内的器件稳定可靠的工作，必须使得该机柜具有很好的防尘防水、以及良好的散热效果，且在使用过程中，又能够方便的对机柜顶盖进行拆卸和安装，以此提升作业效率。

技术实现要素：

本发明的目的在于提供一种能够有效防尘，且便于散热的机柜。

为达此目的，本发明采用以下技术方案：

一种机柜，包括柜体，以及与所述柜体相配合的顶盖，所述顶盖包括顶面，及沿所述顶面四周围设的顶盖壁，所述顶盖壁包括沿所述顶面四周竖直向下延伸设置的第一折弯壁，以及自所述第一折弯壁水平向内延伸的第二折弯壁，其特征在于：相邻所述第二折弯壁位于同一水平面，且至少有一所述第二折弯壁设置有防尘结构，所述防尘结构与设置于顶盖下方的柜体端口处的风道相对设置。

其中,所述防尘结构包括贯穿均布于所述第二折弯壁的进气孔，以及覆盖于所述进气孔一侧的防尘网。

其中,该顶盖的前顶盖壁的第二折弯壁折弯设置有锁紧壁。

其中,所述顶盖的左顶盖壁的第二折弯壁，及所述顶盖的右顶盖壁的第二折弯壁分别折弯设置有第三折弯壁。

其中,该顶盖采用钣金一体折弯或焊接而成。

其中,所述顶面的横截面呈弧形倾斜设置。

其中,所述柜体的上端口围设有防水墙，所述防水墙的外侧壁与所述顶盖壁的内侧壁相配合，且防水墙外侧壁的根部设置有用于和所述顶盖的后顶盖壁相卡接的卡扣，与所述卡扣相对设置的机柜前侧壁与所述顶盖的锁紧壁可拆卸连接。

其中,所述防水墙四周的柜体顶面与所述柜体外壁之间的侧棱处设置有用于和所述顶盖的防尘结构相对设置的斜面，所述斜面与所述顶盖的第二折弯壁之间形成所述风道。

本发明的有益效果：本发明提供的机柜，包括顶面，及沿所述顶面四周围设的顶盖壁，所述顶盖壁包括沿所述顶面四周竖直向下延伸设置的第一折弯壁，以及自所述第一折弯壁水平向内延伸的第二折弯壁，相邻所述第二折弯壁位于同一水平面，且至少有一所述第二折弯壁设置有防尘结构，所述防尘结构与设置于顶盖下方的柜体端口处的风道相对设置。通过顶盖上的防尘结构的设置，方便的将机柜内的热量通过与防尘结构相对设置的风道导出，同时又能够通过风道将外部冷空气透过防尘结构导入，以此实现很好的防尘散热效果。

附图说明

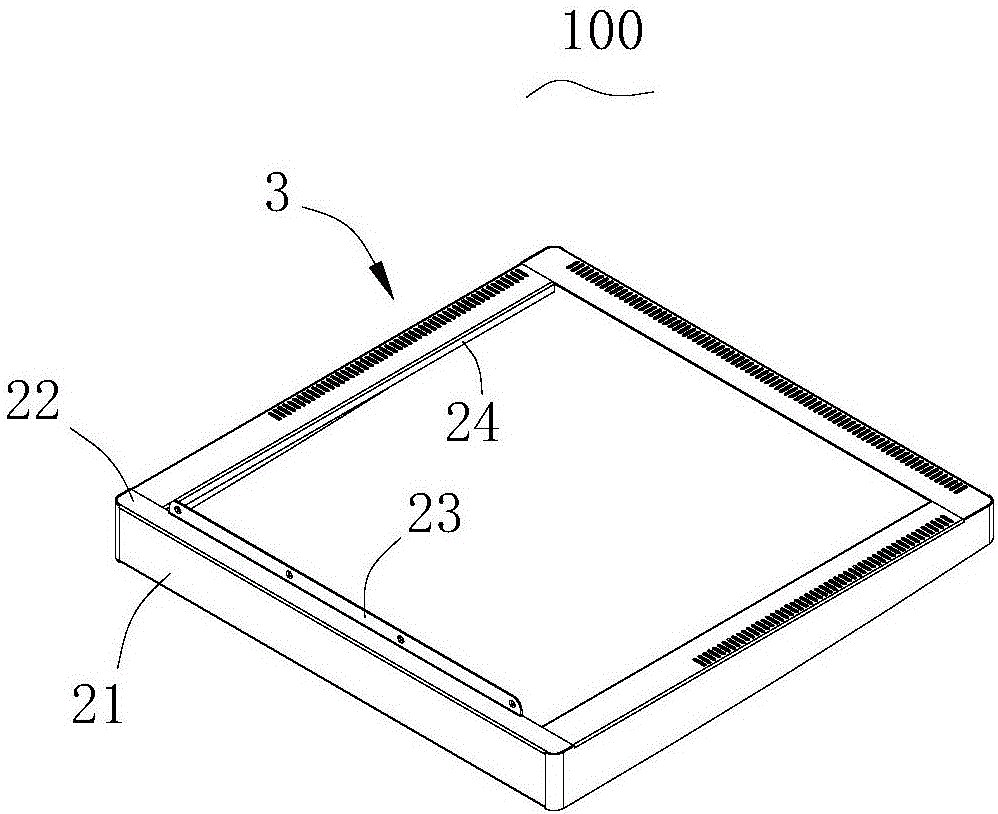

图1是本发明一种顶盖的顶面轴测图。

图2是本发明一种顶盖的底面轴测图。

图3是图2的分解图。

图4是本发明一种机柜的轴测图。

具体实施方式

下面结合附图并通过具体实施方式来进一步说明本发明的技术方案。

结合图1至图4所示，本实施例中机柜的顶盖100，包括顶面1，及沿所述顶面1四周围设的顶盖壁2，所述顶盖壁2包括沿所述顶面1四周竖直向下延伸设置的第一折弯壁21，以及自所述第一折弯壁21水平向内延伸的第二折弯壁22，相邻所述第二折弯壁22位于同一水平面，以此能够平稳的与柜体端口顶面相配合；本实施例中的顶盖呈四方形设置，顶盖的第二折弯壁22上依次相邻设置有三处防尘结构3，且所述防尘结构3与设置于顶盖100下方的机柜4端口处的风道41相对设置；本实施例中的所述防尘结构3包括贯穿均布于所述第二折弯壁22的进气孔221，以及覆盖于所述进气孔221一侧的防尘网31。防尘网优选设置为不锈钢金属网，以此结构设计，当外部冷空气通过风道41透过防尘结构流入机柜内部时，能够通过防尘网31对空气进行有效过滤，进而起到很好的防尘效果，同时，也利于机柜内部热空气流出，从而也能够起到很好的散热效果。

本实施例中，该顶盖100的前顶盖壁的第二折弯壁22向外折弯设置有锁紧壁23。以此便于顶盖与柜体配合后锁紧。

本实施例中，所述顶盖100的左顶盖壁的第二折弯壁22，及所述顶盖100的右顶盖壁的第二折弯壁22分别折弯设置有第三折弯壁24。所述顶面的横截面呈弧形倾斜设置，该顶盖采用钣金一体折弯或焊接而成。以此结构设计，不仅能够有效增加顶盖强度，同时还利于顶盖的成型。

结合图4所示，本实施例中所述柜体的上端口围设有防水墙42，所述防水墙42的外侧壁与所述顶盖壁2的内侧壁相配合，且防水墙42外侧壁的根部设置有用于和所述顶盖100的后顶盖壁相卡接的卡扣43，与所述卡扣43相对设置的机柜前侧壁设置有用于和所述顶盖100的锁紧壁23可拆卸连接的螺丝孔44，

本实施例中，所述防水墙42四周的柜体顶面与所述柜体外壁之间的侧棱处设置有用于和所述顶盖100的防尘结构3相对设置的斜面45，所述斜面45与所述顶盖100的第二折弯壁22之间形成所述风道41。

采用上述结构设计的机柜，通过防水墙与顶盖的配合，能够起到很好的防尘、防水、以及散热效果，同时还能给通过卡扣和锁紧壁的设置，方便快捷的对顶盖进行拆卸和安装。

以上结合具体实施例描述了本发明的技术原理。这些描述只是为了解释本发明的原理，而不能以任何方式解释为对本发明保护范围的限制。基于此处的解释，本领域的技术人员不需要付出创造性的劳动即可联想到本发明的其它具体实施方式，这些方式都将落入本发明的保护范围之内。
