一种4G射频模块的制作方法

本实用新型涉及通讯技术领域，具体为一种4G射频模块。

背景技术：

4G射频模块的功能就是把无线电信号转换成有线电信号，或反之。因为无线电信号的特殊性，它信号微弱，干扰伴随的很厉害，它可能功率很大，也就是说它要么干扰别人要么被别人干扰，所以在电路里面，我们通常都把它们与一般电路分开，各个方面分开，电源、地线、空间等等，但是现今的4G射频模块不能够调节射频信号的强弱，因此这样不能从根源上防止干扰和被干扰，为此，我们提出一种4G射频模块。

技术实现要素：

本实用新型的目的在于提供一种4G射频模块，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种4G射频模块，包括外壳，所述外壳的上部设有盖板，所述外壳的侧面设有输入端口、输出端口和显示器，所述外壳的内部设有射频模块，所述射频模块包括信号接收器，所述信号接收器的输入端电连接输入端口的输出端，所述信号接收器的输出端电连接A/D转换器的输入端，所述A/D转换器的输出端电连接开关一和开关二的输入端，所述接开关一的输出端电连接信号放大器的输入端，所述开关二的输出端电连接射频发射器的输入端，所述射频发射器的输入端电连接电压调节器的输出端，所述电压调节器的输入端电连接电源插头的输出端，所述信号放大器的输出端电连接射频发射器的输入端，所述射频发射器的输出端电连接输出端口和射频功率检测装置的输入端，所述射频功率检测装置的输出端电连接显示器的输入端。

优选的，所述外壳的内部设有隔网，所述隔网由金属丝交错编织组成，在隔网的间隙处填充有铅粒。

优选的，所述外壳的上端设有滑槽，所述盖板滑动卡接在滑槽内。

优选的，所述开关一和开关二均设在外壳的侧面。

与现有技术相比，本实用新型的有益效果是：该4G射频模块，射频发射器通过电压调节器和电源插头与外部的电源连接，能够通过改变输入电压的大小来改变射频发射器的功率大小，从而避免外部信号对产生信号的干扰，设有信号放大器能够把输入的信号放大，达到避免外部对产生信号的干扰目的，通过两重结构，能够调节射频发射器的功率，避免干扰，且在外壳内设有屏蔽层，不仅能够防止调节射频发射器干扰外部信号，还能够防止外部信号干扰调节射频发射器。

附图说明

图1为本实用新型结构示意图；

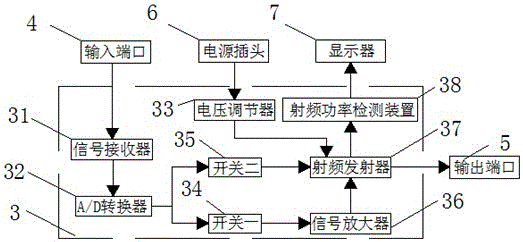

图2为本实用新型工作原理图；

图3为本实用新型外壳结构示意图；

图4为本实用新型射频发射器内部电路图；

图5为本实用新型射频功率检测装置内部电路图。

图中：1外壳、11隔网、12铅粒、2盖板、3射频模块、31信号接收器、32 A/D转换器、33电压调节器、34开关一、35开关二、36信号放大器、37射频发射器、38射频功率检测装置、4输入端口、5输出端口、6电源插头、7显示器、8滑槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：一种4G射频模块，包括外壳1，外壳1的上端设有滑槽8，盖板2滑动卡接在滑槽8内，盖板2能够滑动，便于检修内部，外壳1的内部设有隔网11，隔网11由金属丝交错编织组成，在隔网11的间隙处填充有铅粒12，在外壳1内设有屏蔽层，不仅能够防止调节射频发射器干扰外部信号，还能够防止外部信号干扰调节射频发射器，外壳1的上部设有盖板2，外壳1的侧面设有输入端口4、输出端口5和显示器7，输入端口4和输出端口5为USB插孔，4G信号右输入端口4进入装置，外壳1的内部设有射频模块3，射频模块3内置有射频电路，射频模块3包括信号接收器31，信号接收器31采用有线传输的方式传输4G信号，信号接收器31的输入端电连接输入端口4的输出端，信号接收器31的输出端电连接A/D转换器32的输入端，A/D转换器32的输出端电连接开关一34和开关二35的输入端，开关一34和开关二35均设在外壳1的侧面，接开关一34的输出端电连接信号放大器36的输入端，开关二35的输出端电连接射频发射器37的输入端，断开开关二35闭合开关一34的时候信号放大器36工作，射频发射器37的输入端电连接电压调节器33的输出端，电压调节器33的输入端电连接电源插头6的输出端，信号放大器36的输出端电连接射频发射器37的输入端，信号放大器36内置放大电路，该放大电路为差分放大电路，射频发射器37的输出端电连接输出端口5和射频功率检测装置38的输入端，射频功率检测装置38的输出端电连接显示器7的输入端。射频发射器37通过电压调节器33和电源插头6与外部的电源连接，能够通过改变输入电压的大小来改变射频发射器37的功率大小，从而避免外部信号对产生信号的干扰，设有信号放大器36能够把输入的信号放大，达到避免外部对产生信号的干扰目的，通过两重结构，能够调节射频发射器37的功率，避免干扰。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
