一种基于NFC技术的微耕机的制作方法

本发明属于农业机械技术领域，尤其涉及一种基于NFC技术的微耕机。

背景技术：

目前，农田耕作中，需要播种、施肥和中耕时分别使用功能单一的播种机、施肥机和中耕机，农业机械是指在作物种植业和畜牧业生产过程中，以及农、畜产品初加工和处理过程中所使用的各种机械。农业机械包括农用动力机械、农田建设机械、土壤耕作机械、种植和施肥机械、植物保护机械、农田排灌机械、作物收获机械、农产品加工机械、畜牧业机械和农业运输机械等，广义的农业机械还包括林业机械、渔业机械和蚕桑、养蜂、食用菌类培植等农村副业机械。但是，现有的基于NFC技术的微耕机存在着操作不方便，功能不完善，距离深度不等，影响农作物的产量，成本利润高的问题。NFC(Near Field Communication)即近距离无线通讯技术，是在无线射频识别(RFID)和互联技术的基础上融合演变而来的新技术，是一种短距离无线通信技术标准。它在单一芯片上集成了非接触式读卡器、非接触式智能卡和点对点的功能，运行在13.56MHz的频率范围内，能在大约10cm范围内建立设备之间的连接。NFC为消费性电子产品提供了一个极为便利的通讯方式，已逐步成为移动非接触应用的主流技术，拥有广阔的市场前景。

技术实现要素：

为了解决上述技术问题，本发明提供一种基于NFC技术的微耕机，以解决现有的基于NFC技术的微耕机存在着操作不方便，功能不完善，距离深度不等，影响农作物的产量，成本利润高的问题。一种基于NFC技术的微耕机，包括牵引杆、照明灯、松土结构、固定板、水箱、操作装置、机械工作装置、底板、机车轮、发电机、太阳能板、壳体和卡扣，所述的卡扣设置在牵引杆的前面位置；所述的照明灯安装在太阳能板的下部位置；所述的松土结构安装在固定板的后面底部位置；所述的机械工作装置安装在操作装置的右侧位置；所述的底板设置在水箱的底部位置；所述的发电机设置在机车轮的中间上部位置；所述的壳体设置在机械工作装置的外部位置；所述的操控装置包括电源开关、平面调节按键、单片机、报警喇叭、报警闪烁灯、主板和控制芯片，所述的电源开关设置在平面调节按键上部左侧位置；所述的控制芯片设置在单片机的上部位置；所述的报警喇叭设置在报警闪烁灯的下部位置；所述的主板设置在控制芯片和单片机的外部连接位置。所述控制芯片连接有NFC应用模块，所述NFC应用模块包括微控制器、NFC芯片、NFC天线和输入输出接口单元，所述输入输出接口单元电连接微控制器，所述NFC芯片通过所述输入输出接口单元与外部的NFC读卡器连接；所述NFC芯片自带有EEPROM存储器，所述NFC天线用于与外部的NFC设备进行近场通信。

所述的机械工作装置包括开沟器、通用机架横梁、紧固螺钉、通用机架纵梁、纵横调节套、施肥器和播种器，所述的通用机架横梁与通用机架纵梁安装在纵横调节套连接位置；所述的紧固螺钉设置在通用机架横梁的右侧位置；所述的施肥器安装在通用机架纵梁上的中间位置。

所述的开沟器安装在通用机架纵梁上，所述的开沟器通过纵横调节套调节距离和增减，所述的开沟器具体采用多个V型金属的开沟器，有利于调节距离深度，操作快捷方便，从而完善功能多样性。

所述的播种器安装在通用机架纵梁上，将开沟器调整到播种合适深度，通过动力机具进行播种，所述的播种器具体采用多个不锈钢材料制成的鸭嘴式播种器，有利于降低制造成本，使用寿命长，使得提高农作物的产量。

所述的松土结构包括旋土钻刀、防护罩、刀片组架和转动杆，所述的旋土钻刀安装在防护罩的底部位置，所述的转动杆安装在刀片组架的内部中间位置。

所述的旋土钻刀具体采用多个不锈钢三角形，有利于旋转方便，灵活使用。

所述的太阳能板具体采用晶体硅制成的长方形太阳能电池板，有利于节能环保，用电方便，减少用电成本，使得提高工作效率。

与现有技术相比，本发明提供一种基于NFC技术的微耕机，广泛应用于农业机械技术领域，同时，本发明的有益效果为：本发明的操控装置和机械工作装置的设置，有利于调节距离深度，操作方便，降低劳动程度，使得提高农作物的产量，从而完善功能多样性，进而降低制造成本，达到最佳使用效果。本发明通过设置NFC应用模块，其与控制单元连接，通过NFC读卡器刷卡后才可以进行使用，方便微耕机的使用。

附图说明

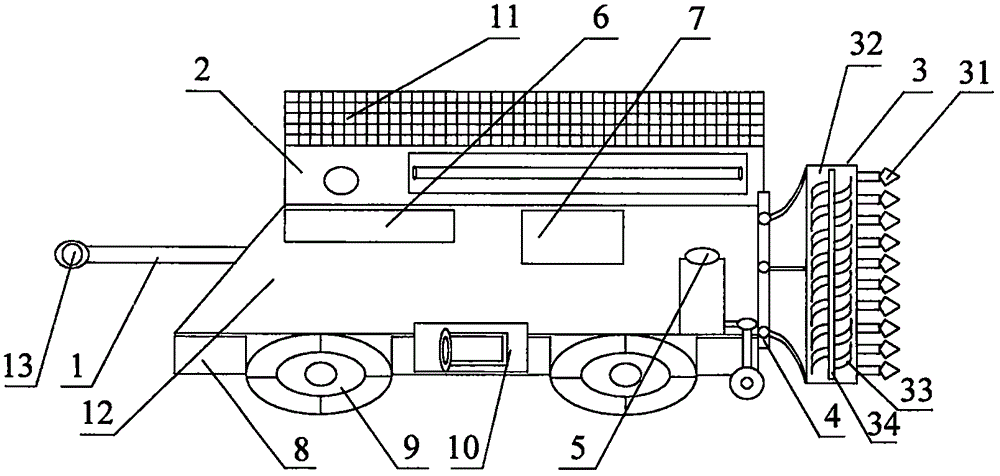

图1是本发明的结构示意图。

图2是本发明的操控装置的结构示意图。

图3是本发明的机械工作装置的结构示意图。

图4是NFC应用模块的示意图.

具体实施方式

以下结合附图对本发明做进一步描述：

图中：

1-牵引杆，2-照明灯，3-松土结构，31-旋土钻刀，32-防护罩33-刀片组架，34-转动杆，4-固定板，5-水箱，6-操作装置，61-电源开关，62-平面调节按键，63-单片机，64-报警喇叭，65-报警闪烁灯，66-主板，67-控制芯片，7-机械工作装置，71-开沟器，72-通用机架横梁，73-紧固螺钉，74-通用机架纵梁，75-纵横调节套，76-施肥器，77-播种器，8-底板，9-机车轮，10-发电机，11-太阳能板，12-壳体，13-卡扣。

实施例：

如附图1至附图4所示

本发明提供一种基于NFC技术的微耕机，包括牵引杆1、照明灯2、松土结构3、固定板4、水箱5、操作装置6、机械工作装置7、底板8、机车轮9、发电机10、太阳能板11、壳体12和卡扣13，所述的卡扣13设置在牵引杆1的前面位置；所述的照明灯2安装在太阳能板11的下部位置；所述的松土结构3安装在固定板4的后面底部位置；所述的机械工作装置7安装在操作装置6的右侧位置；所述的底板8设置在水箱5的底部位置；所述的发电机10设置在机车轮9的中间上部位置；所述的壳体12设置在机械工作装置7的外部位置；所述的操控装置6包括电源开关61、平面调节按键62、单片机63、报警喇叭64、报警闪烁灯65、主板66和控制芯片67，所述的电源开关61设置在平面调节按键62上部左侧位置；所述的控制芯片67设置在单片机63的上部位置；所述的报警喇叭64设置在报警闪烁灯65的下部位置；所述的主板66设置在控制芯片67和单片机63的外部连接位置。所述控制芯片连接有NFC应用模块，所述NFC应用模块包括微控制器、NFC芯片、NFC天线和输入输出接口单元，所述输入输出接口单元电连接微控制器，所述NFC芯片通过所述输入输出接口单元与外部的NFC读卡器连接；所述NFC芯片自带有EEPROM存储器，所述NFC天线用于与外部的NFC设备进行近场通信。

所述的机械工作装置7包括开沟器71、通用机架横梁72、紧固螺钉73、通用机架纵梁74、纵横调节套75、施肥器76和播种器77，所述的通用机架横梁72与通用机架纵梁74安装在纵横调节套75连接位置；所述的紧固螺钉73设置在通用机架横梁74的右侧位置；所述的施肥器76安装在通用机架纵梁74上的中间位置。

所述的开沟器71安装在通用机架纵梁74上，所述的开沟器71通过纵横调节套75调节距离和增减，所述的开沟器71具体采用多个V型金属的开沟器，有利于调节距离深度，操作快捷方便，从而完善功能多样性。

所述的播种器77安装在通用机架纵梁74上，将开沟器71调整到播种合适深度，通过动力机具进行播种，所述的播种器77具体采用多个不锈钢材料制成的鸭嘴式播种器，有利于降低制造成本，使用寿命长，使得提高农作物的产量。

所述的松土结构3包括旋土钻刀31、防护罩32、刀片组架33和转动杆34，所述的旋土钻刀31安装在防护罩32的底部位置，所述的转动杆34安装在刀片组架33的内部中间位置。

所述的旋土钻刀31具体采用多个不锈钢三角形，有利于旋转方便，灵活使用。

所述的太阳能11板具体采用晶体硅制成的长方形太阳能电池板，有利于节能环保，用电方便，减少用电成本，使得提高工作效率。

本发明是这样来实现的，本发明利用发电机10或太阳能板11发电，通过电源开关61开关，利用进行平面调节按键62控制，利用主板66和控制芯片67配合提高智能化程度，通过报警喇叭74起到报警作用，利用开沟器71通过纵横调节套75调节距离和增减，通过开沟器71有利于调节距离深度，利用开沟器71调整到播种合适深度，通过动力机具进行播种，利用刀片组架33和转动杆34转动配合，通过旋土钻刀31旋转松土，在机械工作装置7和的机车轮9配合下完成，有利于操作方便，安全可靠，使得提高农作物的产量，从而完善功能多样性，进而降低制造成本，达到最佳使用效果。

利用本发明所述的技术方案，或本领域的技术人员在本发明技术方案的启发下，设计出类似的技术方案，而达到上述技术效果的，均是落入本发明的保护范围。
