一种树木输液装置的制作方法

本发明涉及林业农垦技术领域，具体为一种树木输液装置。

背景技术：

林业是指保护生态环境保持生态平衡，培育和保护森林以取得木材和其他林产品、利用林木的自然特性以发挥防护作用的生产部门，是国民经济的重要组成部分之一。林业在人和生物圈中，通过先进的科学技术和管理手段，从事培育、保护、利用森林资源，充分发挥森林的多种效益，且能持续经营森林资源，促进人口、经济、社会、环境和资源协调发展的基础性产业和社会公益事业。

目前，在树木刚种植的时候需要对树进行输液，促进树木的水分循环，而在现有的输液装置中对树干打孔之后把输液袋悬挂在树干上进行输液，在输液时固定输液袋的线绳会对树干与树皮勒紧，从而导致树皮脱落，并对树干造成了伤害，影响了树木的美观性。

技术实现要素：

本发明的目的在于提供一种树木输液装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种树木输液装置，包括支撑架，所述支撑架的底部固定连接有底板，所述底板的外侧固定连接有两个脚板，两个脚板以底板的中轴线对称设置，所述底板的底部固定连接有插钉，所述支撑架的顶部固定连接有套树板，所述套树板的外侧固定连接有两个把手架，两个把手架以套树板的中轴线对称设置，所述把手架上固定连接有把杆，所述套树板的内部分别开设有滑槽和辊轮限位槽，所述辊轮限位槽位于滑槽的槽壁底部并与滑槽连通，所述滑槽的内部设置有限位板，所述限位板的底部固定连接有两个固定座，两个固定座以限位板的中轴线对称设置，两个固定座之间通过转轴连接，所述转轴的表面套接有辊轮，所述辊轮的轮面与辊轮限位槽的槽壁接触，所述套树板的顶部开设有与滑槽相连通的环形通槽，所述限位板远离固定座的一侧固定连接有支撑杆，所述支撑杆远离限位板的一端贯穿滑槽并与套树板上方设置的固定套环套接，所述固定套环并位于套树板的内侧上方固定连接有挂钩。

优选的，所述支撑架的数量为三个，三个支撑架等距离排列。

优选的，所述脚板的顶部为斜形结构，并且斜形结构上固定连接有防滑凸块。

优选的，所述插钉为两组，两组插钉与两个脚板同侧，每组共有三个插钉。

优选的，所述挂钩的顶部开设有挂槽。

与现有技术相比，本发明的有益效果是：

（1）、本发明树木输液装置，结构简单，使用方便，能够在对树木进行输液的时候把输液袋固定在树干的外部不与树木接触，并且固定效果好，对树干起到了较好的保护，为树木提供了更好的生长环境。

（2）、本发明树木输液装置，通过支撑架、套树板、底板、插钉、支撑杆、固定套环和挂钩的配合使用，能够对输液袋起到更好的固定作用，避免了直接在树干上固定对树干造成伤害的状况，还通过限位板、固定座、转轴和辊轮的配合使用，在输液时对输液袋的位置调整更加方便，避免了无法调节或者调节较于麻烦的问题。

附图说明

图1为本发明结构示意图；

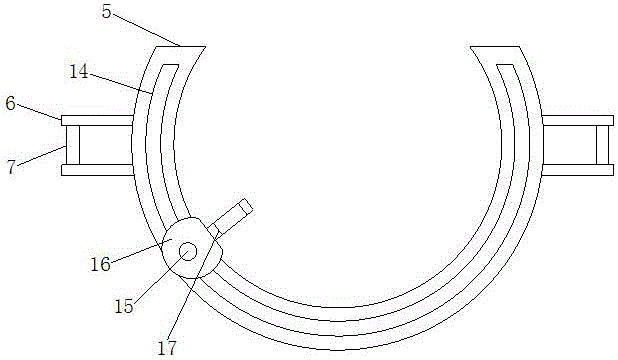

图2为本发明套树板的结构示意图；

图3为本发明套树板的结构剖面图。

图中：1支撑架、2底板、3脚板、4插钉、5套树板、6把手架、7把杆、8滑槽、9辊轮限位槽、10限位板、11固定座、12转轴、13辊轮、14环形通槽、15支撑杆、16固定套环、17挂钩、18防滑凸块。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：一种树木输液装置，包括支撑架1，支撑架1的数量为三个，三个支撑架1等距离排列，支撑架1的底部固定连接有底板2，底板2的外侧固定连接有两个脚板3，脚板3的顶部为斜形结构，并且斜形结构上固定连接有防滑凸块18，两个脚板3以底板2的中轴线对称设置，底板2的底部固定连接有插钉4，插钉4为两组，两组插钉4与两个脚板3同侧，每组共有三个插钉4，支撑架1的顶部固定连接有套树板5，采用支撑架1，能够对底板2和套树板5起到位置固定的作用，套树板5的外侧固定连接有两个把手架6，两个把手架6以套树板5的中轴线对称设置，把手架6上固定连接有把杆7，通过把手架6和把杆7的配合使用，在搬运该装置的时候更加方便，套树板5的内部分别开设有滑槽8和辊轮限位槽9，辊轮限位槽9位于滑槽8的槽壁底部并与滑槽8连通，滑槽8的内部设置有限位板10，限位板10的底部固定连接有两个固定座11，两个固定座11以限位板10的中轴线对称设置，两个固定座11之间通过转轴12连接，转轴12的表面套接有辊轮13，通过限位板10、固定座11、转轴12和辊轮13的配合使用，在输液时对输液袋的位置调整更加方便，避免了无法调节或者调节较于麻烦的问题，辊轮13的轮面与辊轮限位槽9的槽壁接触，套树板5的顶部开设有与滑槽8相连通的环形通槽14，限位板10远离固定座11的一侧固定连接有支撑杆15，支撑杆15远离限位板10的一端贯穿滑槽8并与套树板5上方设置的固定套环16套接，固定套环16并位于套树板5的内侧上方固定连接有挂钩17，通过支撑架1、套树板5、底板2、插钉4、支撑杆15、固定套环16和挂钩17的配合使用，能够对输液袋起到更好的固定作用，避免了直接在树干上固定对树干造成伤害的状况，挂钩17的顶部开设有挂槽，结构简单，使用方便，能够在对树木进行输液的时候把输液袋固定在树干的外部不与树木接触，并且固定效果好，对树干起到了较好的保护，为树木提供了更好的生长环境。

工作原理：使用时，握住把杆7把套树板5套在树干的外部，然后用脚踩住脚板3用力下压，使插钉4插入到树干周围的土地里，接着把输液袋挂在挂钩17上即可。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
