马铃薯收获装置的制作方法

本发明涉及一种农用机械，尤其涉及一种马铃薯收获装置。

背景技术：

马铃薯作为大众常见的食材，是全球第三大重要的粮食作物，仅次于小麦和玉米，适合大面积种植，以及采用机械化条件收获。现有技术中，在马铃薯收获作业时，首先要除去生长在地表的马铃薯秧( 茎叶)，以便马铃薯收获装置对埋在地下的马铃薯果实进行挖掘收获。而将除秧和收获作为两个分别要进行的工作，如果将两个工序合并形成同一个工序同时进行，不但可以大大简化机械设备的结构，降低设备采购成本，而且还有助于收获工作的开展。

技术实现要素：

本发明克服了现有技术的不足，提供一种薅秧与收获一体结构的马铃薯收获装置。

为达到上述目的，本发明采用的技术方案为：一种马铃薯收获装置，包括：弹性抵压在一起的输送带板和辊轮板，所述输送带板和所述辊轮板设置在车架上，其特征在于，所述输送带板分为平直部和楔形部，所述辊轮板也分为平直部和楔形部，所述输送带板的楔形部和所述辊轮板的楔形部共同形成楔形开口；

所述输送带板的平直部高于楔形部，所述辊轮板的平直部也高于楔形部；

所述输送带板包括支撑板和环绕所述支撑板外周的输送带，所述输送带由支撑板两端的各设置的带轮驱动；

所述辊轮板朝向所述输送带板的一面上设置有若干个第一辊轮；

所述输送带板的平直部和所述辊轮板的平直部紧贴在一起。

本发明一个较佳实施例中，所述辊轮板包括：通过若干导柱导套组连接在一起的固定板和弹压板，所述导柱导套组上套设有缓冲弹簧。

本发明一个较佳实施例中，所述弹压板紧靠所述输送带板，所述第一辊轮设置在所述弹压板上。

本发明一个较佳实施例中，所述支撑板中部也设置有带轮，该带轮将所述支撑板的平直部和楔形部分开。

本发明一个较佳实施例中，所述支撑板的平直部上设置有若干个第二辊轮，所述第二辊轮位于所述输送带内侧。

本发明一个较佳实施例中，所述带轮、所述第一辊轮和所述第二辊轮的轴线均相互平行。

本发明一个较佳实施例中，所述第一辊轮和所述第二辊轮表面均设置有波纹结构，所述波纹沿所述第一辊轮和所述第二辊轮的轴向延伸。

本发明一个较佳实施例中，所述车架水平设置，所述车架一端设置有车架钩。

本发明一个较佳实施例中，所述车架底部设置有车轮。

本发明一个较佳实施例中，所述输送带外表面设置有凹凸的纹路结构。

本发明一个较佳实施例中，至少一个带轮由电机驱动旋转。

本发明解决了背景技术中存在的缺陷，本发明具备以下有益效果：

（1）通过针对现有马铃薯收获装置设备的改进，加装本发明的收获机的结构，可以将薅秧和挖取合并形成一个结构较为集成的设备，为收获马铃薯提供便利。本发明的收获机通过倾斜设置，随之其往前推进，输送带板和辊轮板之间夹持的马铃薯秧逐渐被提升薅拔起来，此时马铃薯也在土壤中松动甚至被拔出。

（2）楔形开口有助有将马铃薯秧聚拢进入到输送带板和辊轮板之间，然后随着车架的向前推进，以及传送带的运转，将马铃薯秧夹持到输送带板和辊轮板之间。

（3）固定板和弹压板之间设置的带有缓冲弹簧的导柱导套组，这样可以形成弹压板的浮动性能，使输送带板和辊轮板之间夹持的马铃薯秧不至于夹持的太紧，保证向上薅拔的力度不至于将马铃薯秧拔断。

（4）输送带板上的输送带和辊轮板上的第一辊轮压持在一起，输送带在转动时，可以带动第一辊轮转动，二者将马铃薯秧夹持住并薅拔出来。车架带动收获机向前运动，同时输送带与辊轮夹持马铃薯秧向后运动，这样便可以保证马铃薯秧始终保持竖直状态，并被竖直向上薅拔，这样马铃薯会在土中出现松动。

（5）第二辊轮可以防止输送带被过大的挤压力直接挤压到支撑板上，通过第二辊轮可以实现输送带与支撑板之间较小的摩擦阻力，同时支撑板对输送带外形形成支撑，保证输送带的功能。

（6）输送带上带有凹凸的纹路，第一辊轮和第二辊轮表面也设置波纹，这样可以更好形成对马铃薯秧的握持作用，保证输送带、第一辊轮分别与马铃薯秧之间不容易打滑。

附图说明

下面结合附图和实施例对本发明进一步说明；

图1是本发明的优选实施例的俯视结构示意图；

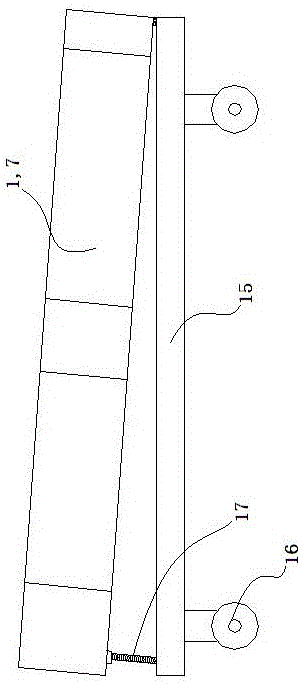

图2是本发明的优选实施例的侧视结构示意图；

图3是本发明的优选实施例的第一辊轮和第二辊轮结构示意图；

图中：1、输送带板，2、输送带，3、支撑板，4、带轮，5、第二辊轮，7、辊轮板，8、固定板，9、弹压板，10、第一辊轮，11、导柱导套组，12、缓冲弹簧，13、平直部，14、楔形部，15、车架，16、车轮，17、螺杆。

具体实施方式

现在结合附图和实施例对本发明作进一步详细的说明，这些附图均为简化的示意图，仅以示意方式说明本发明的基本结构，因此其仅显示与本发明有关的构成。

如图1、图2和图3所示，一种马铃薯收获装置，包括：弹性抵压在一起的输送带板1和辊轮板7，输送带板1和辊轮板7设置在车架15上，输送带板1分为平直部13和楔形部14，辊轮板7也分为平直部13和楔形部14，输送带板1包括支撑板3和环绕支撑板3外周的输送带2，输送带2由支撑板3两端的各设置的带轮4驱动；辊轮板7朝向输送带板1的一面上设置有若干个第一辊轮10；输送带板1的平直部13和辊轮板7的平直部13紧贴在一起。输送带板1上的输送带2和辊轮板7上的第一辊轮10压持在一起，输送带2在转动时，可以带动第一辊轮10转动，二者将马铃薯秧夹持住并薅拔出来。车架15带动收获机向前运动，同时输送带2与辊轮夹持马铃薯秧向后运动，这样便可以保证马铃薯秧始终保持竖直状态，并被竖直向上薅拔，这样马铃薯会在土中出现松动。

输送带板1的楔形部14和辊轮板7的楔形部14共同形成楔形开口，楔形开口有助有将马铃薯秧聚拢进入到输送带板1和辊轮板7之间，然后随着车架15的向前推进，以及传送带的运转，将马铃薯秧夹持到输送带板1和辊轮板7之间。

输送带板1的平直部13高于楔形部14，辊轮板7的平直部13也高于楔形部14，即输送带板1和辊轮板7倾斜设置，且输送带板1和辊轮板7一体的保持倾斜角度一致。输送带板1和辊轮板7一体的通过角度调节装置衔接车架15，即平直部13一端通过螺杆17连接车架15，楔形部14一端铰接在车架15上，这样通过旋转螺杆17来控制输送带板1和辊轮板7一体结构与车架15之间的角度。

通过螺杆的调节可以适应不同生长情况的马铃薯秧，马铃薯秧整体比较粗壮，拉伸强度较高的情况，输送带板和辊轮板整体可以与水平面之间的角度偏大一些；马铃薯秧整体比较细小，拉伸强度较低的情况，输送带板和辊轮板整体可以与水平面之间的角度偏小一些。

辊轮板7包括：通过若干导柱导套组11连接在一起的固定板8和弹压板9，导柱导套组11上套设有缓冲弹簧12，弹压板9紧靠输送带板1，第一辊轮10设置在弹压板9上。固定板8和弹压板9之间设置的带有缓冲弹簧12的导柱导套组11，这样可以形成弹压板9的浮动性能，使输送带板1和辊轮板7之间夹持的马铃薯秧不至于夹持的太紧，保证向上薅拔的力度不至于将马铃薯秧拔断。

支撑板3中部也设置有带轮4，该带轮4将支撑板3的平直部13和楔形部14分开。

支撑板3的平直部13上设置有若干个第二辊轮5，第二辊轮5位于输送带2内侧，带轮4、第一辊轮10和第二辊轮5的轴线均相互平行。第二辊轮5可以防止输送带2被过大的挤压力直接挤压到支撑板3上，通过第二辊轮5可以实现输送带2与支撑板3之间较小的摩擦阻力，同时支撑板3对输送带2外形形成支撑，保证输送带2的功能。

车架15水平设置，车架15一端设置有车架钩，车架钩可以连接拖拉机等牵引设备。车架15底部设置有车轮16，

第一辊轮10和第二辊轮5表面均设置有波纹结构，波纹沿第一辊轮10和第二辊轮5的轴向延伸，输送带2外表面设置有凹凸的纹路结构。输送带2上带有凹凸的纹路，第一辊轮10和第二辊轮5表面也设置波纹，这样可以更好形成对马铃薯秧的握持作用，保证输送带2、第一辊轮10分别与马铃薯秧之间不容易打滑。

至少一个带轮4由电机驱动旋转，这样可以较好的为薅拔提供动力来源。

过针对现有马铃薯收获装置设备的改进，加装本发明的收获机的结构，可以将薅秧和挖取合并形成一个结构较为集成的设备，为收获马铃薯提供便利。本发明的收获机通过倾斜设置，随之其往前推进，输送带板1和辊轮板7之间夹持的马铃薯秧逐渐被提升薅拔起来，此时马铃薯也在土壤中松动甚至被拔出。

楔形开口有助有将马铃薯秧聚拢进入到输送带板1和辊轮板7之间，然后随着车架15的向前推进，以及传送带的运转，将马铃薯秧夹持到输送带板1和辊轮板7之间。

本发明在使用时，车架15被拖拉机等驱动在田间沿马铃薯的垄前行，此时马铃薯秧被收拢到楔形开口内，通过输送带2带动第一辊轮10向后运动带动马铃薯秧向后运动，此时控制车架15前行的速度基本等于输送带2向后的速度，保证马铃薯秧基本还是竖直状态，由于输送带板1和辊轮板7的倾斜设置，保证了马铃薯秧会被向上薅拔出来，通过会带动土中的马铃薯秧破土。破土过程中，马铃薯秧基本会被薅断，替代了现有技术中打秧的过程。同步的现有挖掘机构伸入土中挖掘破土状态的马铃薯。

以上依据本发明的理想实施例为启示，通过上述的说明内容，相关人员完全可以在不偏离本项发明技术思想的范围内，进行多样的变更以及修改。本项发明的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定技术性范围。
