继箱翻折式蜂箱的制作方法

本发明涉及到一种蜜蜂养殖用的用具，特别是涉及一种继箱翻折式蜂箱。

背景技术：

在蜜蜂养殖业，蜂箱是必用的养殖用具，在蜂箱内设置若干巢框，蜜蜂在巢框内建筑巢脾，当蜂群扩大时为了提蜂箱容量，在原蜂箱基础上向上叠加继箱，可以及时扩大蜂巢，继箱为固定形状的四框结构，继箱在不用时无论是存放还是转运都占用大量空间，这仍有待于进一步解决。

技术实现要素：

为了解决上述问题，本发明提供了一种继箱翻折式蜂箱。

本发明采用的技术方案为：一种继箱翻折式蜂箱，其特征在于包括底座、隔离网支架和箱盖；底座上连接有主箱四框，主箱四框下部设有主箱出入口，主箱四框左侧设有开口，开口插入一抽屉框，抽屉框由面板、两侧板、端板围成，端板上沿较侧板上沿低，面板内沿设有与端板上沿同样高度的主箱下沉台阶，主箱下沉台阶和端板上沿间搭放有下层巢框，隔离网支架摞在主箱四框内两侧板上端面上，隔离网支架上设有隔离网，隔离网和下层巢框间保有间距形成蜂道；主箱四框上沿四面分别铰接有可上下翻转的左继箱板、右继箱板、前继箱板、后继箱板，各继箱板翻起相邻端头通过45度端面接触，继箱板外设有束缚带，左继箱板、右继箱板上翻后上部内沿设有下沉的继箱巢框台阶，继箱巢框台阶搭放上层巢框，前继箱板、后继箱板上翻后上部内沿设有下沉的继箱支架台阶，继箱支架台阶放置隔离网支架，翻起后继箱支架台阶较继箱巢框台阶高；箱盖由上盖板和下反沿构成，下反沿内侧设有上下两级台阶，下级台阶可扣合在继箱板下翻时的上边沿上，上级台阶可扣合在继箱板上翻时的上边沿上。

进一步的，所述面板上设有拉手。

进一步的，所述继箱板翻起相邻端头通过45度端面接触，两接触面上分别设有配合的定位凸起和定位凹槽。

本发明蜂箱的继箱板平时下翻置于主箱四框侧面，可用束缚带绑定，拓展时将继箱板上翻立起，用束缚带绑定，形成上层空间就可扩大容量，下层巢框可通过抽屉侧向操作，下层操作不会受到上层影响，上、下层巢框规格相同，无需另设规格，更便捷，变换灵活，避免继箱不用时占用大的空间，特别是运输时的空间，提高单车载运效率。

附图说明

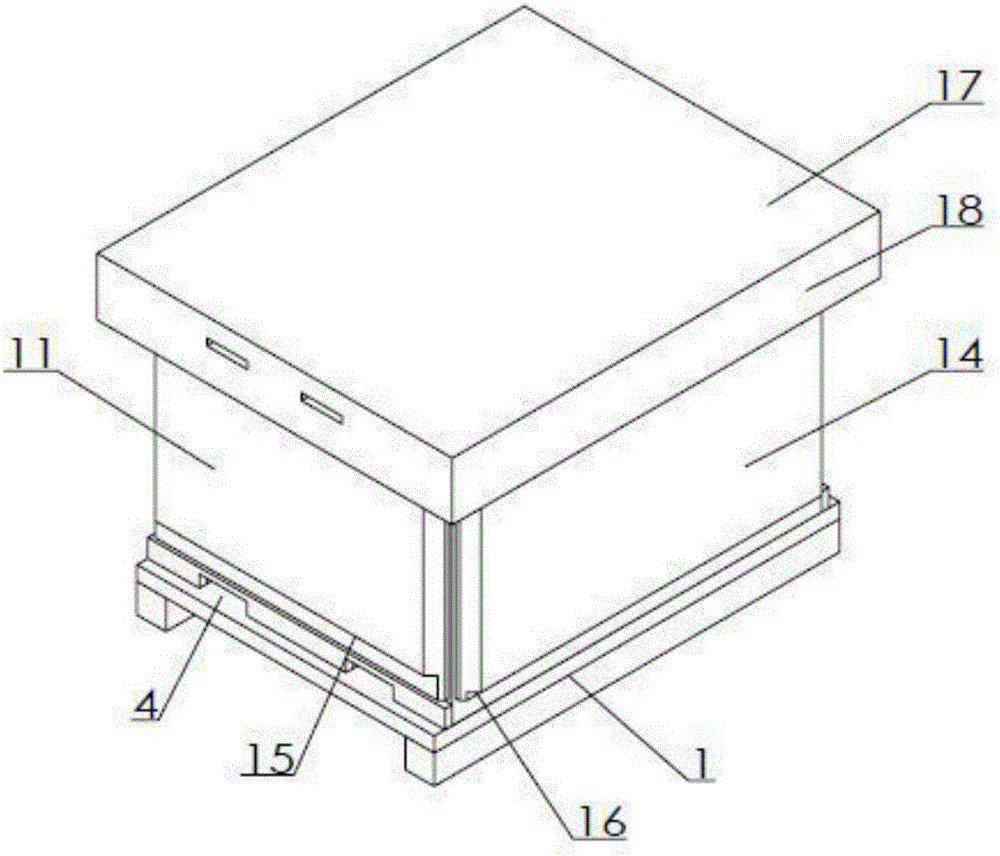

图1为本发明实施例整体示意图。

图2为本发明实施例分解示意图。

附图标记名称：1底座；2隔离网支架；3主箱四框；4主箱出入口；5开口；6面板；7两侧板；8端板；9主箱下沉台阶；10下层巢框；11左继箱板；12右继箱板；13前继箱板；14后继箱板；15继箱巢框台阶；16继箱支架台阶；17上盖板；18下反沿。

具体实施方式

本发明实施例如图1、2所示，该继箱翻折式蜂箱设有底座1、隔离网支架2和箱盖；底座上连接有主箱四框3，主箱四框下部设有主箱出入口4，供蜜蜂进出，主箱四框左侧在出入口上部设有开口5，开口插入一抽没有底的屉框，抽屉框由面板6、两侧板7、端板8围成，端板上沿较侧板上沿低，面板内沿设有与端板上沿同样高度的主箱下沉台阶9，主箱下沉台阶和端板上沿间搭放有下层巢框10，隔离网支架摞在主箱四框内两侧板上端面上，隔离网支架上设有隔离网，隔离网和下层巢框间保有间距形成蜂道，便于蜜蜂箱内活动；主箱四框上沿四面分别通过铰链铰接有可上下翻转的左继箱板11、右继箱板12、前继箱板13、后继箱板14，各继箱板翻起相邻端头通过45度端面接触，继箱板落在主箱四框上端面上，继箱板外设有束缚带，可以绑定，左继箱板、右继箱板上翻后上部内沿设有下沉的继箱巢框台阶15，继箱巢框台阶搭放上层巢框，前继箱板、后继箱板上翻后上部内沿设有下沉的继箱支架台阶16，继箱支架台阶放置隔离网支架，翻起后继箱支架台阶较继箱巢框台阶高，形成上蜂道；箱盖由上盖板17和下反沿18构成，下反沿内侧设有上下两级台阶，下级台阶可扣合在继箱板下翻时的上边沿上，上级台阶可扣合在继箱板上翻时的上边沿上，都可实现小间隙密封；面板上设有拉手。

本发明蜂箱的继箱板平时下翻置于主箱四框侧面，可用束缚带绑定，拓展时将继箱板上翻立起，用束缚带绑定，形成上层空间就可扩大容量，下层巢框可通过抽屉侧向操作，下层操作不会受到上层影响，不使用上层时可以通过箱盖开合操作，上、下层巢框规格相同，无需另设规格，更便捷，变换灵活，避免继箱不用时占用大的空间，特别是运输时的空间，提高单车载运效率。

实施时，继箱板翻起相邻端头通过45度端面接触，还可在两接触面上分别设有配合的定位凸起和定位凹槽，连接更稳固。

综上所述仅为本发明较佳实施例，凡依本申请所做的等效修饰和现有技术添加均视为本发明技术范畴。
