一种甘蔗种集种箱的制作方法

本发明涉及甘蔗机械化种植领域，特别涉及一种甘蔗种集种箱。

背景技术：

甘蔗是我国的主要经济作物之一，甘蔗机械种植是甘蔗生产机械化的关键环节。甘蔗种植是采用已按要求切断的蔗段作为甘蔗种，甘蔗种植机通常需要集种箱来存放甘蔗种，在种植时再把集种箱内的甘蔗种由排种输送机构送到下种槽并滑落到地上的沟槽中，从而完成甘蔗的种植作业。

目前，对甘蔗进行切种后得到的甘蔗种需要运输到消毒场进行消毒，消毒完成后，再把甘蔗种运输到仓库存放。最后在种植甘蔗时，还需要把甘蔗种放到甘蔗种植机的集种箱中。从对甘蔗进行切种到种植的整个过程需要多次把甘蔗种从一个装置转移到另一个装置，容易导致损坏种芽，且不易调度，从而使工人的劳动强度大。

公开于该背景技术部分的信息仅仅旨在增加对本发明的总体背景的理解，而不应当被视为承认或以任何形式暗示该信息构成已为本领域一般技术人员所公知的现有技术。

技术实现要素：

本发明的目的在于提供一种甘蔗种集种箱，从而克服现有的从对甘蔗进行切种到种植的过程容易导致损坏种芽和工人的劳动强度大的缺点。

为实现上述目的，本发明提供了一种甘蔗种集种箱，其中，包括：箱体，其内腔的上端设置有开口，且该箱体的底壁以能够拆卸的方式设置于所述箱体上；隔板，所述箱体的内腔通过若干个该隔板分隔成若干个储蔗室，所述箱体的底壁为镂空板结构，以使每个所述储蔗室的下端均与外界相通。

优选地，上述技术方案中，所述箱体呈长方体状，且所述箱体的内腔为长方形状腔室。

优选地，上述技术方案中，所有的所述隔板把所述箱体的内腔分隔成若干个呈矩阵分布的所述储蔗室。

优选地，上述技术方案中，所述箱体的侧壁和所述隔板均为镂空板结构。

优选地，上述技术方案中，所述箱体设置有把手。

优选地，上述技术方案中，所述隔板活动设置于所述箱体的内腔中，以能够调整所述储蔗室的大小。

优选地，上述技术方案中，所述箱体的侧壁的下端设置有卡块，且所述箱体的侧壁的上端设置有与所述卡块对应的卡槽。

与现有技术相比，本发明具有如下有益效果：

1、本发明的箱体的内腔分隔成若干个储蔗室，以对甘蔗种进行有序地储存，且箱体的底壁和侧壁为镂空板结构，从而可以把甘蔗种连同箱体一起浸入药液池中，以给甘蔗种消毒、杀虫、催生种芽，且把箱体的底壁拆下后其还可以直接放到种植机的集箱中使用。本发明不需要把甘蔗种重复地移出移入，从而避免损伤种芽并降低工人的劳动强度。

2、本发明的隔板活动设置于箱体的内腔，以能够根据收集甘蔗品种和甘蔗种规格的不同而灵活地调整储蔗室的大小，从而提高适用性。

3、本发明的箱体的侧壁的下端设置有卡块，上端设置有卡槽，从而便于使多个集种箱上下堆积在一起，以便于安放、管理和运输。

附图说明

图1是根据本发明甘蔗种集种箱的结构示意图。

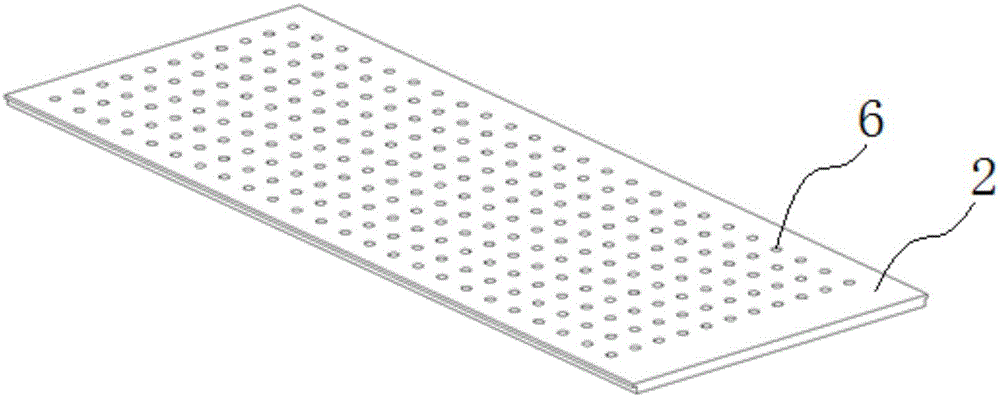

图2是根据本发明的箱体的底壁的结构示意图。

主要附图标记说明：

1-箱体，2-底壁，3-隔板，4-储蔗室，5-侧壁，6-圆孔，7-把手。

具体实施方式

下面结合附图，对本发明的具体实施方式进行详细描述，但应当理解本发明的保护范围并不受具体实施方式的限制。

除非另有其它明确表示，否则在整个说明书和权利要求书中，术语“包括”或其变换如“包含”或“包括有”等等将被理解为包括所陈述的元件或组成部分，而并未排除其它元件或其它组成部分。

图1和图2显示了根据本发明优选实施方式的一种甘蔗种集种箱的结构示意图，该甘蔗种集种箱包括箱体1以及隔板3，箱体1的内腔的上端设置有开口，其上端开口能够方便把甘蔗放进来。优选地，箱体1呈长方体状，且箱体1的内腔为长方形状腔室。进一步优选地，箱体1设置有把手7，两个把手7分别设置于箱体1的两个相对的侧壁5上，把手7用于提升和安放箱体1。再进一步优选地，箱体1的侧壁5的下端设置有卡块，且箱体1的侧5的上端设置有与卡块对应的卡槽。当箱体1为长方体状时，可以在箱体1的每个侧壁5的下端设置卡块且上端设置卡槽，也可以是在相对的两个侧壁5的下端设置卡块且上端设置卡槽。一个集种箱的箱体1可以通过侧壁5的下端的卡块卡嵌于另一个集种箱的箱体1的对应的侧壁5的上端的卡槽内，从而能够使多个集种箱上下堆积在一起，以便于安放、管理和运输。

参考图2，箱体1的底壁2为镂空板结构，可以是在底壁2的本体上设置有若干个呈矩阵分布的圆孔6。底壁2以能够拆卸的方式设置于箱体1上，可以是箱体1的两个相对的侧壁5的下端设置有滑槽，底壁2的两侧以能够滑动的方式插放于两个滑槽内。底壁2设置成镂空板，从而能够使甘蔗种连同箱体1一起浸泡到药液池中，药液能够从底壁2进入到箱体1内，且箱体1离开药液池时，箱体1内的药液又回流到药液池内，从而实现药液的循环利用，避免浪费。

继续参考图1，箱体1的内腔通过若干个隔板3分隔成若干个储蔗室4，底壁2为镂空板结构，其能够阻止储蔗室4内的甘蔗种向下滑出的同时，还需要保证每个储蔗室4的下端均与外界相通，例如，底壁2在每个储蔗室4的下端设置有至少一个小于甘蔗种的圆孔6，从而使药液能够进入到每个储蔗室4内或从每个储蔗室4内向外排出。优选地，所有的隔板3在箱体1的内腔中纵横交错分布，从而通过所有的隔板3把箱体1的内腔分隔成若干个呈矩阵分布的储蔗室4。进一步优选地，隔板3活动设置于箱体1的内腔中，以能够根据收集甘蔗品种和甘蔗种规格的不同而灵活地调整储蔗室4的大小，从而提高适用性。可以使横向分布的隔板3以能够沿纵向滑动的方式设置于箱体1的内腔中，且纵向分布的隔板3以能够横向滑动的方式卡嵌于横向分布的隔板3上。再进一步优选地，箱体1的侧壁5和隔板3也均为镂空板结构，侧壁5和隔板3也是在本体上设置若干个呈矩阵分布的圆孔6来形成镂空板结构，以提高药液进出箱体1内的效率。当箱体1为长方体状时，可以把箱体1的每个侧壁5均设置成镂空板结构，也可以是把箱体1的其中两个相对的侧壁5设置成镂空板结构。

本发明的箱体1的内腔分隔成若干个储蔗室4，以对甘蔗种进行有序地储存，且箱体1的底壁2、侧壁5和隔板3均为镂空板结构，从而可以把甘蔗种连同箱体1一起浸入药液池中，以给甘蔗种消毒、杀虫、催生种芽，箱体1离开药液池后，箱体1内的药液通过圆孔6回流到药液池中，实现重复利用。另外，当把箱体1的底壁2拆下后其还可以直接放入到种植机的集种箱中进行使用。因此，本发明从对甘蔗进行切种到种植的过程不需要把甘蔗种重复地移出移入，从而避免损伤甘蔗种的种芽，并降低工人的劳动强度。

前述对本发明的具体示例性实施方案的描述是为了说明和例证的目的。这些描述并非想将本发明限定为所公开的精确形式，并且很显然，根据上述教导，可以进行很多改变和变化。对示例性实施例进行选择和描述的目的在于解释本发明的特定原理及其实际应用，从而使得本领域的技术人员能够实现并利用本发明的各种不同的示例性实施方案以及各种不同的选择和改变。本发明的范围意在由权利要求书及其等同形式所限定。
