一种家用喷洒装置的制作方法

本发明涉及智能家具领域，特别是一种家用喷洒装置。

背景技术：

随着社会的发展，人们生活水平的不断提高，人们在家中都喜欢种植一些盆栽，来改善居住环境，在盆栽越来越多时，人工浇水不能均匀的浇到每一个盆栽从而遗漏，导致个别盆栽的死亡，造成经济损失，并且人工浇水费时费力，浇水效率低，现有的浇水装置虽然实用，但不能很好地解放人力，为了满足市场需求，因此设计一种家用喷洒装置十分的必要。

技术实现要素：

本发明的目的是为了解决上述问题，设计了一种家用喷洒装置。

实现上述目的本发明的技术方案为，一种家用喷洒装置，包括承载板，所述承载板上表面设有升降喷洒机构，所述升降喷洒机构由加工在承载板上表面的两组一号圆形凹槽、设置在每个一号圆形凹槽内下表面且伸缩端向上的液压缸、设置在每个液压缸伸缩端上的一号连接板、设置在两组一号连接板上表面的矩形载板、分别设置在矩形载板两侧表面上的滑轨、设置在每个滑轨上的一号电动小车、设置在每个一号电动小车上表面的二号连接板、设置在一组二号连接板上表面的门型安装架、设置在门型安装架横梁下表面上的横置滑轨、设置在横置滑轨上的二号电动小车、设置在二号电动小车下表面上的安装块、加工在安装块下表面中心处的二号圆形凹槽、设置在二号圆形凹槽内且伸缩端向下的电动推杆、设置在电动推杆伸缩端上的安装盒、加工在安装盒下表面中心处的圆形开口和设置在圆形开口内的雾化喷头共同构成的，所述承载板上表面且位于两组一号圆形凹槽一侧设有立杆，所述立杆上表面设有竖直安装板，所述竖直安装板前表面上设有控制器，所述承载板后表面上设有市电接口，所述控制器电源接线端通过导线与市电接口相连接，所述控制器输出端通过导线分别与液压缸、一号电动小车、二号电动小车和电动推杆相连接。

所述控制器的型号为MAM-200。

所述承载板下表面上加工有两组三号圆形凹槽，所述每个三号圆形凹槽内均设有轴承，所述每个轴承内均设有转动杆，所述每个转动杆下表面上均设有n形安装架，所述每个n形安装架上均设有圆杆，所述每个圆杆上均设有滚轮。

所述承载板侧表面设有一组推杆。

所述承载板上表面且位于两组一号圆形凹槽另一侧设有蓄水箱，所述蓄水箱内下表面上设有小型水泵，所述小型水泵与雾化喷头之间设有导水管，所述控制器输出端通过导线与小型水泵相连接。

所述矩形载板上表面加工有多个圆形卡槽。

所述多个圆形卡槽的数量为10-20个。

利用本发明的技术方案制作的一种家用喷洒装置，本装置操作简单，维护成本低，半自动化喷洒处理，能均匀的对每个盆栽进行浇水，解放了人力，提高了浇水效率，减少了经济损失，移动便捷，使用方便，新颖性强。

附图说明

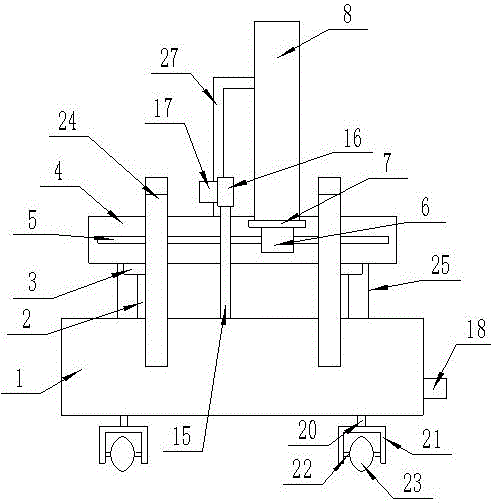

图1是本发明所述一种家用喷洒装置的结构示意图；

图2是本发明所述一种家用喷洒装置的侧视图；

图3是本发明所述一种家用喷洒装置的俯视图；

图中，1、承载板；2、液压缸；3、一号连接板；4、矩形载板；5、滑轨；6、一号电动小车；7、二号连接板；8、门型安装架；9、横置滑轨；10、二号电动小车；11、安装块；12、电动推杆；13、安装盒；14、雾化喷头；15、立杆；16、竖直安装板；17、控制器；18、市电接口；19、轴承；20、转动杆；21、n形安装架；22、圆杆；23、滚轮；24、推杆；25、蓄水箱；26、小型水泵；27、导水管；28、圆形卡槽。

具体实施方式

下面结合附图对本发明进行具体描述，如图1-3所示，一种家用喷洒装置，包括承载板（1）,所述承载板（1）上表面设有升降喷洒机构，所述升降喷洒机构由加工在承载板（1）上表面的两组一号圆形凹槽、设置在每个一号圆形凹槽内下表面且伸缩端向上的液压缸（2）、设置在每个液压缸（2）伸缩端上的一号连接板（3）、设置在两组一号连接板（3）上表面的矩形载板（4）、分别设置在矩形载板（4）两侧表面上的滑轨（5）、设置在每个滑轨（5）上的一号电动小车（6）、设置在每个一号电动小车（6）上表面的二号连接板（7）、设置在一组二号连接板（7）上表面的门型安装架（8）、设置在门型安装架（8）横梁下表面上的横置滑轨（9）、设置在横置滑轨（9）上的二号电动小车（10）、设置在二号电动小车（10）下表面上的安装块（11）、加工在安装块（11）下表面中心处的二号圆形凹槽、设置在二号圆形凹槽内且伸缩端向下的电动推杆（12）、设置在电动推杆（12）伸缩端上的安装盒（13）、加工在安装盒（13）下表面中心处的圆形开口和设置在圆形开口内的雾化喷头（14）共同构成的，所述承载板（1）上表面且位于两组一号圆形凹槽一侧设有立杆（15），所述立杆（15）上表面设有竖直安装板（16），所述竖直安装板（16）前表面上设有控制器（17），所述承载板（1）后表面上设有市电接口（18），所述控制器（17）电源接线端通过导线与市电接口（18）相连接，所述控制器（17）输出端通过导线分别与液压缸（2）、一号电动小车（6）、二号电动小车（10）和电动推杆（12）相连接；所述控制器（17）的型号为MAM-200；所述承载板（1）下表面上加工有两组三号圆形凹槽，所述每个三号圆形凹槽内均设有轴承（19），所述每个轴承（19）内均设有转动杆（20），所述每个转动杆（20）下表面上均设有n形安装架（21），所述每个n形安装架（21）上均设有圆杆（22），所述每个圆杆（22）上均设有滚轮（23）；所述承载板（1）侧表面设有一组推杆（24）；所述承载板（1）上表面且位于两组一号圆形凹槽另一侧设有蓄水箱（25），所述蓄水箱（25）内下表面上设有小型水泵（26），所述小型水泵（26）与雾化喷头（14）之间设有导水管（27），所述控制器（17）输出端通过导线与小型水泵（26）相连接；所述矩形载板（4）上表面加工有多个圆形卡槽（28）；所述多个圆形卡槽（28）的数量为10-20个。

本实施方案的特点为，承载板上表面设有升降喷洒机构，升降喷洒机构由加工在承载板上表面的两组一号圆形凹槽、设置在每个一号圆形凹槽内下表面且伸缩端向上的液压缸、设置在每个液压缸伸缩端上的一号连接板、设置在两组一号连接板上表面的矩形载板、分别设置在矩形载板两侧表面上的滑轨、设置在每个滑轨上的一号电动小车、设置在每个一号电动小车上表面的二号连接板、设置在一组二号连接板上表面的门型安装架、设置在门型安装架横梁下表面上的横置滑轨、设置在横置滑轨上的二号电动小车、设置在二号电动小车下表面上的安装块、加工在安装块下表面中心处的二号圆形凹槽、设置在二号圆形凹槽内且伸缩端向下的电动推杆、设置在电动推杆伸缩端上的安装盒、加工在安装盒下表面中心处的圆形开口和设置在圆形开口内的雾化喷头共同构成的，承载板上表面且位于两组一号圆形凹槽一侧设有立杆，立杆上表面设有竖直安装板，竖直安装板前表面上设有控制器，承载板后表面上设有市电接口，控制器电源接线端通过导线与市电接口相连接，控制器输出端通过导线分别与液压缸、一号电动小车、二号电动小车和电动推杆相连接,本装置操作简单，维护成本低，半自动化喷洒处理，能均匀的对每个盆栽进行浇水，解放了人力，提高了浇水效率，减少了经济损失，移动便捷，使用方便，新颖性强。

在本实施方案中，推动装置上的推杆，装置会在轴承的转动下带动转动杆转动，从而带动装置移动，装置通入电源之后，控制器接收到工作指令，装置准备开始工作，矩形载板上设有多个圆形卡槽，把花盆放到圆形卡槽内，一号圆形凹槽内的液压缸向上伸缩，带动伸缩端上的一号连接板运动，一号连接板上共同连接有矩形载板，矩形载板上升时，花盆里面的花会充分的接收到阳光，矩形载板两侧表面上设有滑轨，一号电动小车在滑轨上滑动，一号电动小车上表面设有二号连接板，一组二号连接板上表面设有门型安装架，门型安装架横梁下表面上设有横置滑轨，二号电动小车在横置滑轨上滑动，二号电动小车下表面上的安装块内的电动推杆向下伸缩，带动伸缩端上的安装盒向下运动，安装盒内的雾化喷头向下喷洒，雾化喷头通过导水管连接蓄水箱，然后进行喷洒，雾化喷头在一号电动小车的前后滑动和二号电动小车的左右滑动下进行均匀的喷洒，把花全面的浇水，装置的操作完成。

上述技术方案仅体现了本发明技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理，属于本发明的保护范围之内。
