圆周错角变型孔排种盘的制作方法

本发明创造属于农业机械，主要涉及一种圆周错角变型孔排种盘。

背景技术：

目前，机械型孔盘式排种器在我国被广泛应用，且主要与中小型播种机配合使用，在中低速作业时具有较佳的作业性能，且具有结构简单，价格便宜，性能可靠等优点。但是，机械型孔盘式因其主要采用靠种子的重力来进行被动式型孔充填的充种原理，且型孔的结构尺寸参数不变，因此，其对种子的结构尺寸规格有较高的要求，需要对种子进行分级筛选，以保证排种器的播种质量，实现中耕作物的精量播种作业。如当排种盘型孔结构尺寸一定时，种子尺寸过大会造成漏播率升高，种子尺寸过小会造成重播率升高，最终，影响播种作业质量。通常，对于同一作物如大豆，因其不同地区所种品种的不同，其百粒重范围10～30g，同一作物不同品种间外形尺寸差异较大；而对于不同的作物间，如玉米、花生、大豆等作物间，不但存在尺寸上的差异，还存在结构形态上的差异，因此，如何通过对排种盘结构及机构上的创新设计，经简单的调节，就实现排种盘型孔尺寸的变化，满足不同结构及尺寸种子对型孔的适应性要求，具有一定的实际意义。

技术实现要素：

本发明创造的目的就是针对上述现有技术存在的问题，研究设计一种圆周错角变型孔排种盘，通过旋转调节螺母，沿周向改变定盘与动盘上分别设置的定半孔与动半孔间的相对空间位置状态，以改变动半孔、定半孔及侧板所构成的排种盘型孔结构尺寸，实现作业型孔结构尺寸在一定的范围内无级可调，解决了机械式排种盘型孔对不同作物及同一作物不同品种的适应性的技术问题。

本发明创造的目的是这样实现的：定盘后侧固装侧板，在所述定盘前侧圆柱台肩上可转动装配动盘，所述动盘外表面动盘孔上螺纹装配动盘铰销，螺纹装配在定盘侧面定盘孔上的定盘铰销穿过动盘侧面开设的环槽孔，可转动装配在动盘铰销内且由轴用弹性挡圈轴向固定的调节螺栓与定盘铰销螺纹配合连接，分别设于定、动盘外缘的定半孔、动半孔及侧板构成排种盘型孔，所述动半孔上的动孔上、下凸块与定半孔上的定孔上、下凹槽插装配合，至此构成圆周错角变型孔排种盘。

本发明创造利用旋转调节螺母，改变通过动、定盘铰销连接的动、定盘周向夹角，进而改变定盘与动盘周向分别设置的定半孔与动半孔间的相对空间位置状态，由动半孔、定半孔及侧板所构成的排种盘作业型孔尺寸发生变化，实现了作业型孔结构尺寸在一定的范围内无级可调，有效解决了机械式排种盘型孔对不同作物及同一作物不同品种的适应性的技术问题。同时，该盘具有结构新颖、合理、简单、操作方便、质量可靠、适用性广的特点。

附图说明

图1是圆周错角变型孔排种盘轴测图；

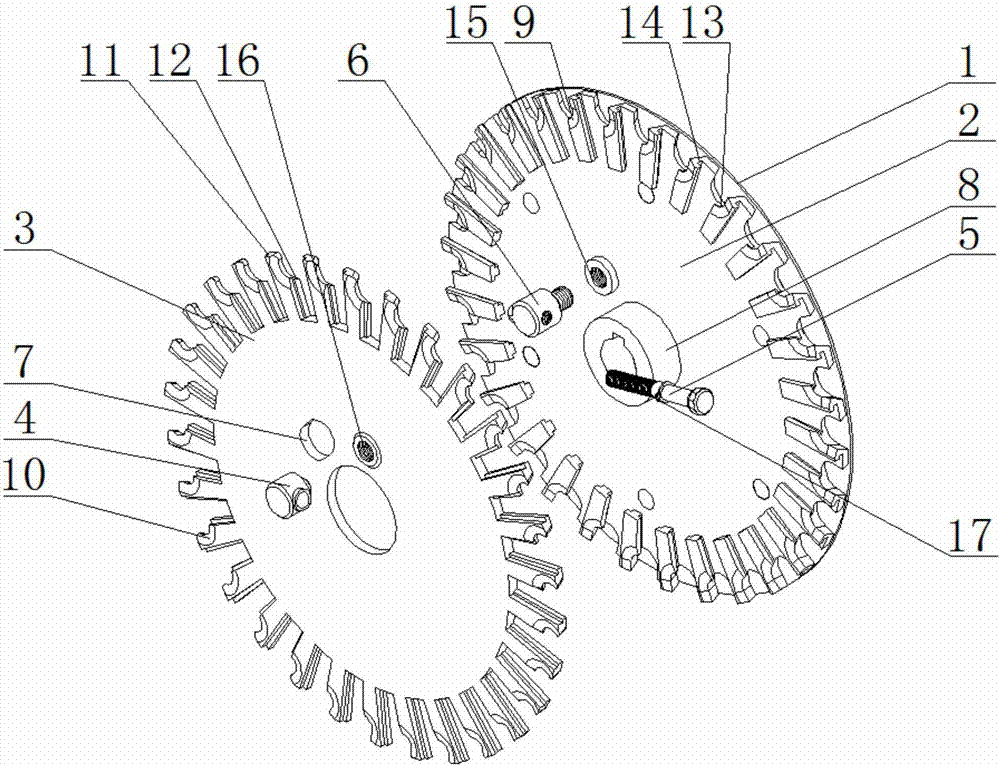

图2是圆周错角变型孔排种盘轴测爆炸视图；

图3是圆周错角变型孔排种盘主视图；

图4是圆周错角变型孔排种盘交错型孔局部放大视图；

图5是交错型孔尺寸变化过程示意图；

图中：1.侧板2.定盘3.动盘4.动盘铰销5.调节螺栓6.定盘铰销7.环槽孔8.圆柱台肩9.定半孔10.动半孔11.动孔上凸快12.动孔下凸快13.定孔下凹槽14.定孔上凹槽15.定盘孔16.动盘孔17.轴用弹性挡圈

具体实施方式

下面结合附图对本发明创造的实施方案进行详细描述：

一种圆周错角变型孔排种盘，定盘2后侧固装侧板1，在所述定盘2前侧圆柱台肩8上可转动装配动盘3，所述动盘3外表面动盘孔16上螺纹装配动盘铰销4，螺纹装配在定盘2侧面定盘孔15上的定盘铰销6穿过动盘3侧面开设的环槽孔7，可转动装配在动盘铰销4内且由轴用弹性挡圈17轴向固定的调节螺栓5与定盘铰销6螺纹配合连接，分别设于定、动盘2、3外缘的定半孔9、动半孔10及侧板1构成排种盘型孔，所述动半孔10上的动孔上、下凸块11、12与定半孔9上的定孔上、下凹槽14、13插装配合。

作业时，当需要改变排种盘实际作业型孔大小时，操作人员通过旋转与定盘铰销6螺纹配合连接且由轴用弹性挡圈17轴向固定且可转动装配在动盘铰销4上的调节螺栓5，因动盘3外表面动盘孔16上螺纹连接动盘铰销4，定盘2侧面定盘孔15上可螺纹连接的定盘铰销6穿过动盘3侧面开设的环槽孔7，当调节螺母5转动时，动盘铰销4与定盘铰销6间的距离发生变化，则在定盘2的圆柱台肩8上转动配合连接的动盘3与定盘2发生周向角度变化，动、定盘3、2上的动半孔10与定半孔9间的相对空间位置状态发生变化，由动半孔10、定半孔9及侧板1构成排种盘型孔结构尺寸发生改变。操作人员可根据某类作物或同一作物某一品种的相关结构尺寸参数，通过旋转调节螺栓5，设定合适的排种盘型孔尺寸。

技术特征：

技术总结
圆周错角变型孔排种盘属于农业机械：在定盘后侧固装侧板，在所述定盘前侧圆柱台肩上可转动装配动盘，所述动盘外表面动盘孔上螺纹装配动盘铰销，螺纹装配在定盘侧面定盘孔上的定盘铰销穿过动盘侧面开设的环槽孔，可转动装配在动盘铰销内且由轴用弹性挡圈轴向固定的调节螺栓与定盘铰销螺纹配合连接，分别设于定、动盘外缘的定半孔、动半孔及侧板构成排种盘型孔，所述动半孔上的动孔上、下凸块与定半孔上的定孔上、下凹槽插装配合。该盘通过采用改变动、定半孔间的空间夹角，实现型孔结构尺寸的无级可调，且结构新颖、合理、操作方便、质量可靠、适用性广。

技术研发人员：宋文龙;顿国强;郭艳玲;李响;范芯蕊;南超
受保护的技术使用者：东北林业大学
技术研发日：2016.12.08
技术公布日：2017.10.27
