坚果种子球磨机的制作方法

本发明属于种子处理技术领域，具体涉及一种坚果种子球磨机。

背景技术：

目前，由于种子种壳或种皮附在种子外面，种壳种皮中具有发达栅栏状厚壁细胞、角质层、蜡质层，存在透水透气性差，影响了种子的发芽，不易脱落，尤其在中药材坚果或硬实种子中，具有完整种皮或种壳的种子休眠期长，影响了种子的发芽时间。想要缩短种子的休眠期，必须把种子的种壳或种皮打磨变薄或者去除。而现有的方式大多采用水浸法，将种子种皮或种壳泡软后用人工将其去除。这种人工去除的方式效率低下，同时也无法保证种子的质量，因此，需要利用机器来代替人工的种子处理方式，以保证效率和质量。

技术实现要素：

本发明的目的在于提供一种坚果种子球磨机，以便更好地改善种子种皮种壳的处理效果，根据需要缩短种子的休眠期。

为了实现上述目的，本发明采用以下技术方案：

坚果种子球磨机包括机器支持架、电机、变速箱、斜齿轮组、种皮摩擦工作腔、旋转轴、喷水管；所述种皮摩擦工作腔、斜齿轮组和旋转轴通过三个带座轴承固定于机器支持架上；所述旋转轴通过法兰连接与所述变速箱连接；所述种皮摩擦工作腔设置在斜齿轮组的后方，所述种皮摩擦工作腔内部设置有料口；所述喷水管设置在所述种皮摩擦工作腔的两侧。

进一步地，所述种皮摩擦工作腔内的旋转轴上固定扇叶架，所述扇叶架上固定橡胶缓冲皮。

进一步地，所述种皮摩擦工作腔的内部设置有对应种子孔径的带刺钢筛。

进一步地，所述带刺钢筛上开有种子种皮或种壳出口。

进一步地，所述斜齿轮组外部设有防护罩。

该发明的有益效果在于：该发明装置在电机和变速箱的作用下，斜齿轮组带动种皮摩擦工作腔和橡胶缓冲皮扇叶架实现反向转动，使种子与带刺钢筛产生摩擦和挤压，从而使种壳打磨变薄或种皮脱离，破损的种皮或种壳在高速转动和水流的冲击下从筛网孔径种皮或种壳出口中脱离工作腔，从而使种皮脱去、种壳变薄。该装置能有效的针对坚果或硬实种子种皮或种壳变薄或去除，改善了效果，提高了效率，缩短了种子的休眠期，从而使种子发芽时间缩短；该装置还可以针对不同粒径的坚果或硬实种子，应用范围广泛。另外，还可以根据不同作物种子种皮和种壳处理的不同要求，通过调节装置变速箱的转速和作业时间予以满足；该装置有效地节省了人力成本，提高了工作效率，操作简单，值得推广。

附图说明

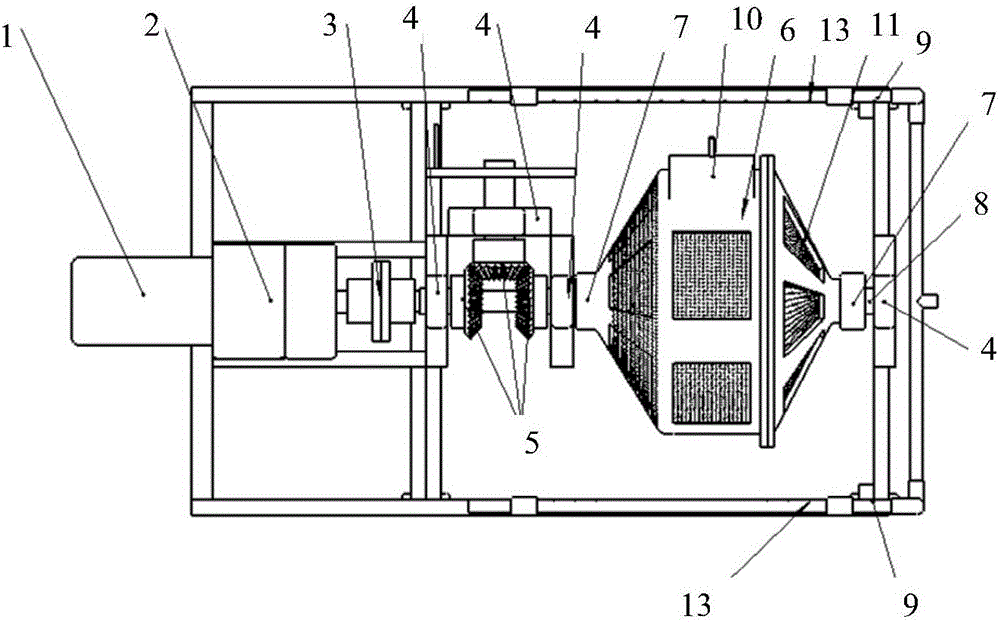

图1是本发明实施例中坚果种子球磨机的结构俯视图；

图2是本发明实施例中坚果种子球磨机的结构正视图；

图3是图1和图2所述坚果种子球磨机种皮摩擦工作腔内6的结构示意图；

图4是图1和图2所述坚果种子球磨机斜齿轮组5的结构示意图；

其中，1-电机；2-变速箱；3-法兰连接；4-带座轴承；5-斜齿轮组；6-种皮摩擦工作腔；7-轴承；8-旋转轴；9-喷水管；10-料口；11-带刺钢筛；12-扇叶架；13-喷水口；14-橡胶缓冲皮。

具体实施方式

下面将结合附图对本发明的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

在本发明的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

如图1～4所示的坚果种子球磨机，包括机器支持架、电机1、变速箱2、斜齿轮组5、种皮摩擦工作腔6、旋转轴8、喷水管9；所述种皮摩擦工作腔6、斜齿轮组5和旋转轴8通过三个带座轴承4固定于机器支持架上；所述旋转轴8通过法兰连接3与所述变速箱2连接；所述种皮摩擦工作腔6设置在斜齿轮组5的后方，所述种皮摩擦工作腔6内部设置有料口10(进出料口为同一料口)；所述喷水管9设置在所述种皮摩擦工作腔6的两侧。

进一步地，所述种皮摩擦工作腔6通过轴承7与旋转轴8连接，所述种皮摩擦工作腔6内的旋转轴8上固定扇叶架12，所述扇叶架12上固定橡胶缓冲皮14；所述种皮摩擦工作腔6的内部设置有对应种子孔径的带刺钢筛11；带刺钢筛11上开有种子种皮或种壳出口。

进一步地，所述斜齿轮组5外部设有防护罩。

进一步的，上述坚果种子球磨机的四个脚有轮子，以方便机器移动。

该装置在工作时，将种子从料口10放入，喷水管9从工作腔外通过喷水口13往种皮摩擦工作腔6内喷洒水，种子进入种皮摩擦工作腔6；在电机1和变速箱2的作用下，斜齿轮组5带动种皮摩擦工作腔3和旋转轴8转动，种子在工作腔6内带刺钢筛11和扇叶架12上的橡胶缓冲皮14的相对转动下发生摩擦和挤压，使得种子种皮或种壳打磨变薄或脱去。破损后的种皮或种壳在高速转动和水流的冲击下，从带刺钢筛11孔径出口中脱离工作腔6，从而使种皮或种壳变薄或脱去；分离后的种子在电机1停止工作后从料口10取出。

以上所述是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也视为本发明的保护范围。
