扁平剪线拆线器的制作方法

本实用新型涉及一种应用在复杂阻生齿拔除手术后，用于剪掉缝合软组织缝线的器具，具体是扁平剪线拆线器。

背景技术：

牙齿拔除或其它口腔手术后通常会用缝线缝合创口，以便更好的愈合；目前临床中主要使用眼科剪或线剪，来剪除缝合后的线头或愈合后缝线，但是，口腔空间狭小、视野不清晰，缝线位置深；加再上眼科剪或线剪的前端头也有刃口，操控不好会剪到黏膜软组织或其它组织，给患者带来不必要的损伤和痛苦。

技术实现要素：

本实用新型针对现有技术不足，提供一种不会剪到黏膜软组织或其它正常组织的扁平剪线拆线器。

为了解决上述技术问题，本实用新型通过下述技术方案得以解决：扁平剪线拆线器，包括一个由左、右侧边和上、下底面围成的矩形的外套管，所述外套管的前端设置有线钩和侧护，所述线钩与所述外套管的下底面处于同一平面，所述线钩包括外伸部和弯钩部，所述外伸部的位置靠近左侧边，所述弯钩部朝右侧边弯转，所述侧护沿着右侧边向处伸出，所述弯钩部与所述侧护之间相隔有一个利于缝线进入的开口；所述外套管的腔内设置有可活动的切刀，所述切刀的前端为弧形的刀头，所述切刀与所述弯钩部相互接触位置均开刃；向前推动时，所述切刀的前端不超过所述弯钩部，左右两侧不超出所述外伸部与所述侧护。

所述切刀的中间位置两侧开有缺口，所述缺口内设置有限位块和扁弹簧，所述限位块通过螺钉固定在外套管的左、右侧边，所述扁弹簧卡在限位块和缺口的台阶面之间。

所述切刀的上表面设置有便于手指推动的凸起块，所述凸起块上设置有条纹或凸点；所述外套管的上表面设有开窗，所述凸起块设置在所述开窗内并高出上表面。

所述弯钩部的端头为弧形或斜角。

所述侧护的前端向左侧边弯转，弧度与刀头相一致，端头为弧形或斜角。

本实用新型与现有技术相比，具有如下有益效果：1、利用刀头与弯钩部相互剪切力把线头原位置剪断，不会拉拽到软组织，避免给患者造成不必要的损伤和疼痛；2、受到线钩和侧护的防护，刀头不会伸出，不会接触到其它人体组织；3、线钩和侧护均可以起到钩起缝线的作用，方便剪线。

附图说明

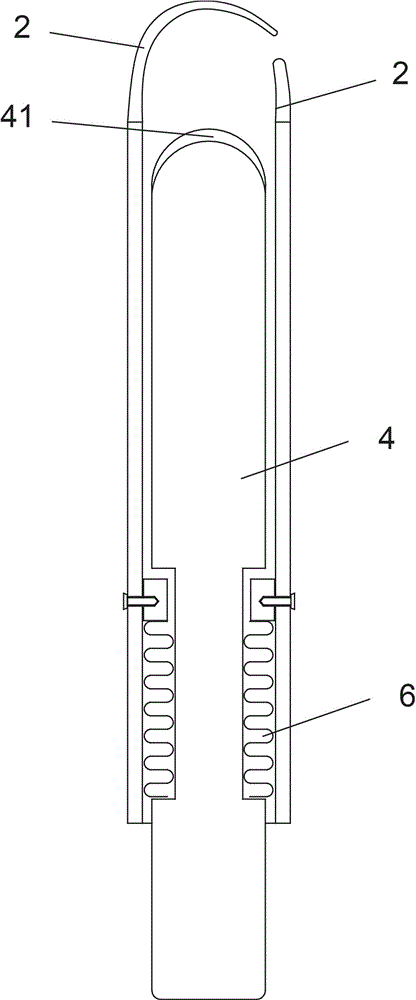

图1为本实用新型实施例的弹开时的工作示意图。

图2为本实用新型实施例的剪切时的工作示意图。

图3为本实用新型实施例的结构爆炸示意图。

具体实施方式

下面结合附图与具体实施方式对本实用新型作进一步详细描述：参见图1至图3所示。图中标注如下：外套管1、开窗11、线钩2、外伸部21、弯钩部22、侧护3、切刀4、刀头41、缺口42、凸起块43、条纹44、限位块5、扁弹簧6、螺钉7。

扁平剪线拆线器包括一个由左、右侧边和上、下底面围成的矩形的外套管1，外套管的前端设置有线钩2和侧护3，线钩与外套管的下底面处于同一平面，线钩包括外伸部21和弯钩部22，外伸部的位置靠近左侧边，弯钩部朝右侧边弯转，侧护沿着右侧边向处伸出，弯钩部与侧护之间相隔有一个利于缝线进入的开口；外套管的腔内设置有可活动的切刀4，切刀的前端为弧形的刀头41，切刀与弯钩部相互接触位置均开刃；向前推动时，切刀的前端不超过弯钩部，左右两侧不超出外伸部与侧护。

切刀的中间位置两侧开有缺口42，缺口内设置有限位块5和扁弹簧6，限位块通过螺钉7固定在外套管的左、右侧边，扁弹簧卡在限位块和缺口的台阶面之间。

切刀的上表面设置有便于手指推动的凸起块43，凸起块上设置有条纹44或凸点；外套管的上表面设有开窗11，凸起块设置在开窗内并高出上表面。

弯钩部的端头为弧形或斜角，斜角的方便把嵌入软组织内的线头勾拉出来，弧形的不易伤到软组织。

还可以把侧护的前端向左侧边弯转，弧度与刀头相一致，端头为弧形或斜角，原理如上。

操作时，单手操作，四指握住外套管，母指向前推动凸起块，直至剪切完成；放手后，扁弹簧会帮助复位。
