一种用于鱼缸的定时定量喂料装置的制作方法

本发明属于智能产品技术领域，具体是涉及一种用于鱼缸的定时定量喂料装置。

背景技术：
：

鱼缸，是用于养鱼的器皿，常见于人们的居室内。在养鱼的过程中，需要人们定时对鱼儿投放食料，防止鱼儿由于饥饿而死亡，这样就需要人们花费很大的精力在养鱼上，而现代人因为工作繁忙，往往没有多余的时间来打理鱼缸，没办法做到定时给鱼儿喂料，或者一下子给鱼儿大量的食物，反而造成鱼儿吃料过多要撑死的情况。因此，市与电子结合的智能鱼缸应运而生，其代替人自行换水、除污、投饲料等等，换水、除污、投饲料等均有鱼缸相应的机构进行执行，如投饲料，可以采用继电器等控制元件通过时间控制定时将安设在投食斗内的饲料取少量投放到鱼缸内，实现喂食。

现有的饲料投放装置一般为电动式的投料结构，常见为阀门式投料结构，但此类结构当出料孔径较大时，容易多投饲料，而当出料孔径较小时，容易造成堵塞。且现有的投料装置能够利用定时器等装置进行定时投放饲料，但是由于出料孔固定，每次只能投放相同重量的饲料。

技术实现要素：
：

为此，本发明所要解决的技术问题在于现有技术中用于鱼缸的饲料投放装置采用阀门式投料结构，因为孔径大小而容易造成多投饲料或者出料孔堵塞的情况，且因为出料孔的大小设置固定，每次只能投放相同重量的饲料，从而提出一种用于鱼缸的定时定量喂料。

为达到上述目的，本发明的技术方案如下：

一种用于鱼缸的定时定量喂料装置，包括：

储料筒，所述储料筒的外侧设置有控制盒，所述控制盒内设置有控制器和定时器。

所述储料筒的上端成型有进料管，所述储料筒的下端成型有第一通孔，进气管前端的进气管接口插接固定在所述第一通孔中，所述进气管上设置有第一电磁阀，所述储料筒的内部下方固定设置有储料盘，所述储料盘上成型有多个进风孔。

所述储料筒的侧壁上方连通有吸料管，所述吸料管的一端成型有第二通孔，吸气管前端的吸气管接口插接固定在所述第二通孔中，所述吸气管上设置有第二电磁阀，所述吸气管的上方固定设置有吸料盘，所述吸料盘成型有多个吸风孔，所述吸料盘内设置有重量传感器，所述吸料管的侧壁成型有连通的出料管，所述出料管上设置有第三电磁阀，所述出料管相对的吸料管的侧壁上成型有第三通孔，所述第三通孔与所述储料筒外侧壁之间成型有凸块，所述凸块内设置有电机，所述电机的输出轴连接有推板，所述推板的侧面抵靠在所述第三通孔的内侧壁上。

作为上述技术方案的优选，所述控制盒的外侧面设置有显示屏、定时控制按钮、定量控制按钮，所述显示屏、所述定时控制按钮、所述定量控制按钮分别与所述控制器连接。

作为上述技术方案的优选，所述进料管的管口插接固定有封盖。

作为上述技术方案的优选，所述进气管和所述进气管接口的外侧设置有第一密封套，所述第一密封套的顶端固定设置在所述储料筒的底面上。

作为上述技术方案的优选，所述吸气管和所述吸气管接口的外侧设置有第二密封套，所述第二密封套的顶端固定设置在所述吸料管的端口底面上。

作为上述技术方案的优选，所述凸块的前端外侧设置有第三密封套，所述第三密封套的前端固定设置在所述吸料管的外侧壁上。

作为上述技术方案的优选，所述进风孔和所述吸风孔的直径小于饲料的直径。

作为上述技术方案的优选，所述第三通孔的直径与所述出料管的直径相同，所述第三通孔的圆心与所述出料管的圆心在同一直线上。

本发明的有益效果在于：其通过在储料筒下端设置进风管，在吸料管下端设置吸风管，可以降储料筒内的饲料转移到吸风管上方的吸料盘上，通过吸料盘上的重量传感器来获取饲料的重量，从而控制吸风管和进风管工作，通过定时器控制电机推动推板向前移动，打开第三电磁阀，通过推板将饲料从出料管中投料到鱼缸中，实现了鱼缸的定时定量喂料功能，避免了多投饲料或者是出料孔堵塞等情况；其通过在储料筒的外部设置控制盒，可以对喂料装置进行定时定量喂料设置，方便快捷。本装置结构简单、操作方便、智能化程度高。

附图说明：

以下附图仅旨在于对本发明做示意性说明和解释，并不限定本发明的范围。其中：

图1为本发明一个实施例的一种用于鱼缸的定时定量喂料装置结构示意图；

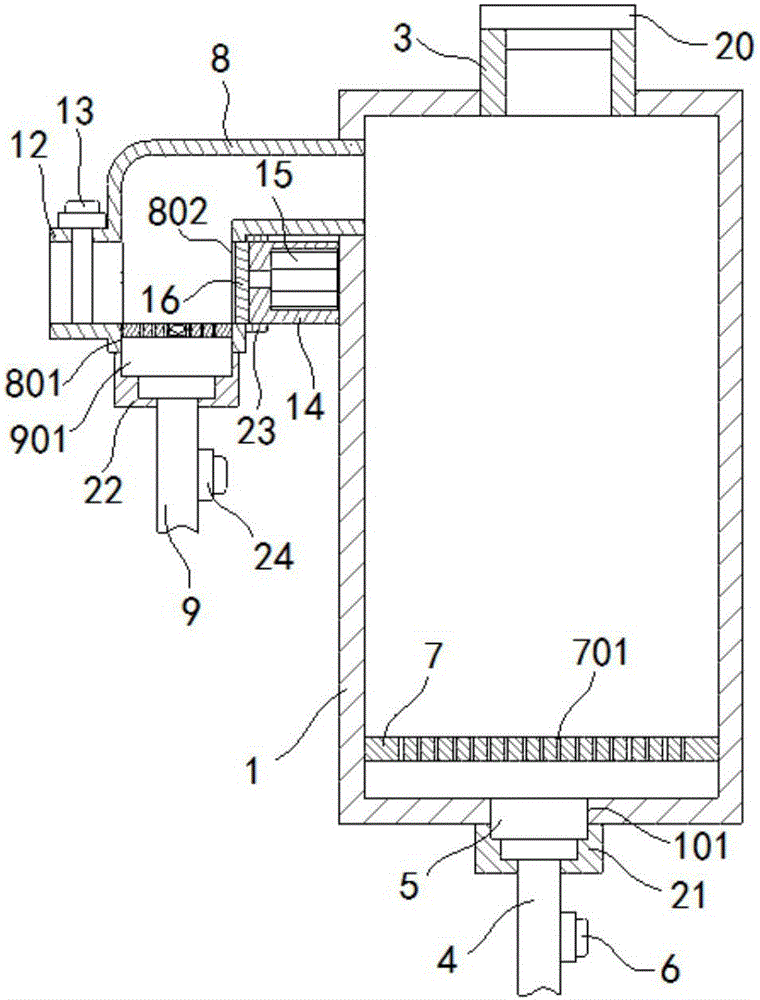

图2为本发明一个实施例的一种用于鱼缸的定时定量喂料装置剖视图；

图3为本发明一个实施例的吸料盘结构示意图。

图中符号说明：

1-储料筒、2-控制盒、3-进料管、4-进气管、5-进气管接口、6-第一电磁阀、7-储料盘、8-吸料管、9-吸气管、10-吸料盘、11-重量传感器、12-出料管、13-第三电磁阀、14-凸块、15-电机、16-推板、17-显示屏、18-定时控制按钮、19-定量控制按钮、20-封盖、21-第一密封套、22-第二密封套、23-第三密封套、24-第二电磁阀、101-第一通孔、701-进风孔、801-第二通孔、802-第三通孔、901-吸气管接口、1001-吸风孔。

具体实施方式：

如图1、图2所示，本发明的一种用于鱼缸的定时定量喂料装置，包括：

储料筒1，所述储料筒1的外侧设置有控制盒2，所述控制盒2内设置有控制器和定时器(图中未示出)。所述控制盒2的外侧面设置有显示屏17、定时控制按钮18、定量控制按钮19，所述显示屏17、所述定时控制按钮18、所述定量控制按钮19分别与所述控制器连接。

所述储料筒1的上端成型有进料管3，所述进料管3的管口插接固定有封盖20。所述储料筒1的下端成型有第一通孔101，进气管4前端的进气管接口5插接固定在所述第一通孔101中，所述进气管4上设置有第一电磁阀6，所述储料筒1的内部下方固定设置有储料盘7，所述储料盘7上成型有多个进风孔701。所述进气管4和所述进气管接口5的外侧设置有第一密封套21，所述第一密封套21的顶端固定设置在所述储料筒1的底面上。

所述储料筒1的侧壁上方连通有吸料管8，所述吸料管8的一端成型有第二通孔801，吸气管9前端的吸气管接口901插接固定在所述第二通孔801中，所述吸气管9上设置有第二电磁阀24，所述吸气管9的上方固定设置有吸料盘10，如图3所示，所述吸料盘10成型有多个吸风孔1001，所述吸料盘10内设置有重量传感器11，所述吸料管8的侧壁成型有连通的出料管12，所述出料管12上设置有第三电磁阀13，所述出料管12相对的吸料管8的侧壁上成型有第三通孔802，所述第三通孔802与所述储料筒1外侧壁之间成型有凸块14，所述凸块14内设置有电机15，所述电机15的输出轴连接有推板16，所述推板16的侧面抵靠在所述第三通孔802的内侧壁上。所述第三通孔802的直径与所述出料管12的直径相同，所述第三通孔802的圆心与所述出料管12的圆心在同一直线上。

所述吸气管9和所述吸气管接口901的外侧设置有第二密封套22，所述第二密封套22的顶端固定设置在所述吸料管8的端口底面上。所述凸块14的前端外侧设置有第三密封套23，所述第三密封套23的前端固定设置在所述吸料管8的外侧壁上。

所述进风孔701和所述吸风孔1001的直径小于饲料的直径。

本实施例所述的一种用于鱼缸的定时定量喂料装置，包括：储料筒、控制盒、进料管、进气管、储料盘、吸料管、吸气管、吸料盘、重量传感器、出料管、电机等。其通过在储料筒下端设置进风管，在吸料管下端设置吸风管，可以降储料筒内的饲料转移到吸风管上方的吸料盘上，通过吸料盘上的重量传感器来获取饲料的重量，从而控制吸风管和进风管工作，通过定时器控制电机推动推板向前移动，打开第三电磁阀，通过推板将饲料从出料管中投料到鱼缸中，实现了鱼缸的定时定量喂料功能，避免了多投饲料或者是出料孔堵塞等情况；其通过在储料筒的外部设置控制盒，可以对喂料装置进行定时定量喂料设置，方便快捷。本装置结构简单、操作方便、智能化程度高。

显然，上述实施例仅仅是为清楚地说明所作的举例，而并非对实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。而由此所引伸出的显而易见的变化或变动仍处于本发明创造的保护范围之中。
