一种水产养殖用太阳能投料装置的制作方法

本发明涉及太阳能利用领域，特别是涉及一种水产养殖用太阳能投料装置。

背景技术：

随着科技的进步，水产养殖也逐渐进入了机械化阶段，投料装置也被广泛应用于水产养殖产业，为水产养殖带来便利的同时，也仍然存在一些不足。首先，现有的水产养殖投料装置，大多采用市电供电，受供电限制，移动较为不便，添加物料耗时耗力；其次，大多数的水产养殖投料装置，只具备定时功能，并且定时功能大多是养殖人员根据经验设定，并且控制器只能通过手动进行控制，自动化程度较低，需要人员时时查看，加大养殖人员的工作量，并且对于投料的时间、份量、次数都难以准确把握。此外，现有的水产养殖装置，大多只设置有一个物料室和一个投料口，投放模式较为单一，无法很好地满足各类水产品的养殖。

在申请号为201420308002.2的实用新型专利中，公开了一种水产养殖投料装置，包括投料箱体，定时装置，投料箱体固定连接在传送链条，投料箱体下端有可以打开或闭合的挡板，投料箱体下方设有布料板，箱体左右两端安装有led灯，led通过定时装置连接电源。该实用新型通过led灯将鱼群聚集后再进行自动投料，减少了饵料的浪费和人工投入，虽然在一定程度上减轻了养殖人员的工作量，但其投放模式较为单一，由于水产养殖面积和喂养的品种不同，饵料的投放范围及饵料种类也各不相同，饵料投放时，不仅要根据不同鱼群等的聚集范围不同而进行投放，并且要根据喂养鱼群的大小，调整饵料颗粒的粗细程度，从而保证投料装置的使用场景不受限制，使其适用范围更广。

技术实现要素：

本发明的目的在于提供一种水产养殖用太阳能投料装置，具有自动化程度高、操作便捷、高效节能、省时省力的优点。

本发明的目的通过以下技术方案实现：

一种水产养殖用太阳能投料装置，包括箱体、太阳能板，所述箱体顶端装置箱门，所述箱门顶端装置太阳能板，所述箱体正面由上至下依次装置第一投料口、第二投料口、第三投料口，所述箱体背面上端中间装置锁扣，箱体背面上端左侧装置喇叭，箱体背面下端装置控制箱箱门；所述箱体底端装置万向轮；所述箱体内部由上至下依次装置第一物料室、第二物料室、第三物料室、控制箱；所述第一投料口、第二投料口、第三投料口分别连接第一物料室、第二物料室、第三物料室前侧底端。

所述第二物料室内部装置一级粉碎装置，第三物料室内部装置二级粉碎装置。

所述第一物料室、第二物料室、第三物料室的右侧下端各装置一个压力传感器。

所述控制箱前端装置蓄电池组，控制箱后端装置控制器。

所述太阳能板连接蓄电池组，所述蓄电池组连接控制器，所述控制器连接控制第一物料室、第二物料室、第三物料室。

所述控制器上装置显示屏、调节旋钮、控制面板，所述控制面板上端装置多个控制按键。

本发明的有益效果：本发明的一种水产养殖用太阳能投料装置，利用太阳能供电，高效节能，并且不受供电限制，移动方便，便于人们添加物料；内部设置有三个物料室，可对物料进行粉碎处理，每个物料室右侧底端还装置有压力传感器，并可根据所需调节投料时间、投料速度，物料投放完毕或到了设定投料时间后，自动停止投料，自动化程度较高，省时省力，为水产养殖带来了更换便利。

附图说明

图1是本发明的内部结构示意图；

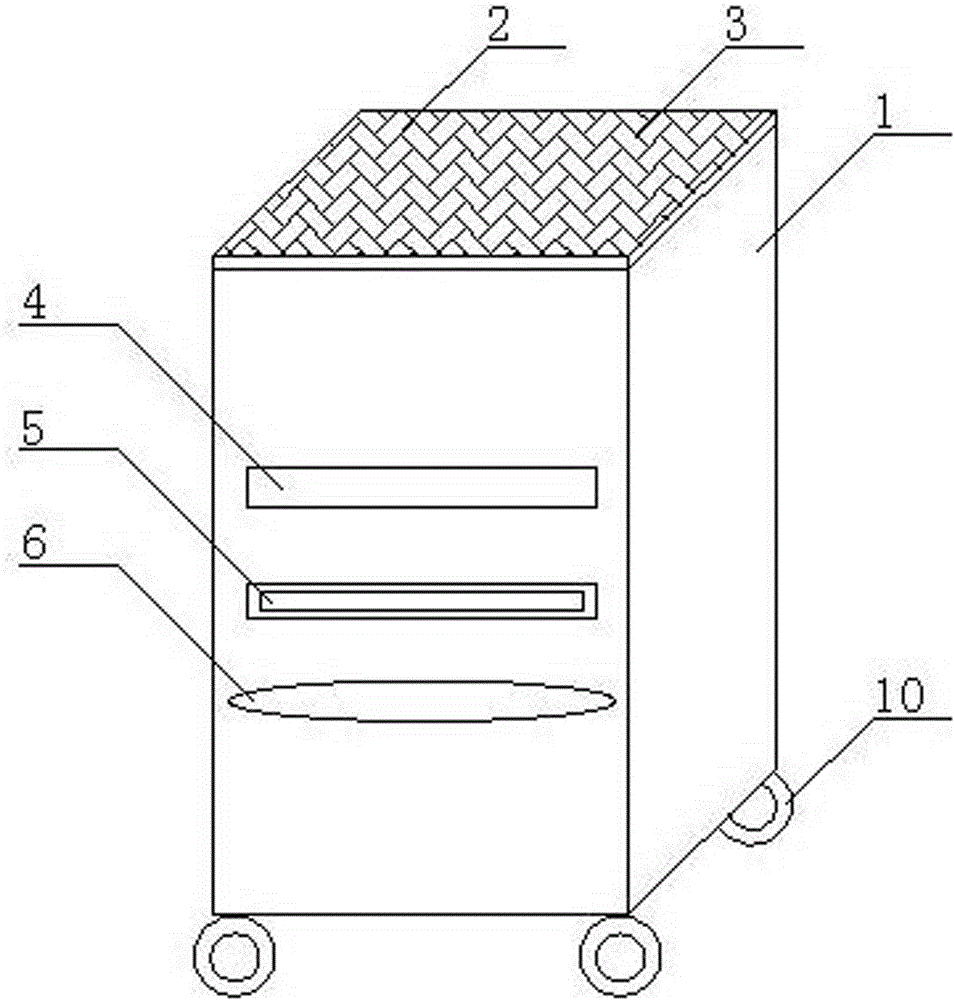

图2是本发明的整体结构正面示意图；

图3是本发明的整体结构背面示意图；

图4是本发明的整体结构展开背面示意图；

图中，1-箱体；2-太阳能板；3-箱门；4-第一投料口；5-第二投料口；6-第三投料口；7-锁扣；8-喇叭；9-控制箱箱门；10-万向轮；11-第一物料室；12-第二物料室；13-第三物料室；14-控制箱；15-一级粉碎装置；16-二级粉碎装置；17-压力传感器；18-蓄电池组；19-控制器；20-显示屏；21-调节旋钮；22-控制面板；23-控制按键。

具体实施方式

下面结合附图对本发明作进一步详细说明。

实施例1

如图所示，一种水产养殖用太阳能投料装置，包括箱体1、太阳能板2，所述箱体1顶端装置箱门3，所述箱门3顶端装置太阳能板2，所述箱体1正面由上至下依次装置第一投料口4、第二投料口5、第三投料口6，所述箱体1背面上端中间装置锁扣7，箱体1背面上端左侧装置喇叭8，箱体1背面下端装置控制箱箱门9；所述箱体1底端装置万向轮10；所述箱体1内部由上至下依次装置第一物料室11、第二物料室12、第三物料室13、控制箱14；所述第一投料口4、第二投料口5、第三投料口6分别连接第一物料室11、第二物料室12、第三物料室13前侧底端。

实施例2

如图所示，所述第二物料室12内部装置一级粉碎装置15，第三物料室13内部装置二级粉碎装置16。

实施例3

如图所示，所述第一物料室11、第二物料室12、第三物料室13的右侧下端各装置一个压力传感器17。

实施例4

如图所示，所述控制箱14前端装置蓄电池组18，控制箱14后端装置控制器19。

实施例5

如图所示，所述太阳能板2连接蓄电池组18，所述蓄电池组18连接控制器19，所述控制器19连接控制第一物料室11、第二物料室12、第三物料室13。

实施例6

如图所示，所述控制器19上装置显示屏20、调节旋钮21、控制面板22，所述控制面板22上端装置多个控制按键23。

实施例7

本发明的工作原理：一种水产养殖用太阳能投料装置，通过箱门顶端的太阳能板收集太阳能后转化为电能，储存于蓄电池组内，使设备无需受电缆线限制，并在箱体底端设置有万向轮，便于移动；箱体内部设置有三个物料室，第二物料室和第三物料室的内部分别装置有一级粉碎装置和二级粉碎装置，每个物料室底端前侧与箱体正面的三个投料口分别对应，可根据实际情况所需，将物料经由第一物料室和第一投料口直接投洒于养殖区内，或是使物料依次进入第二物料室、第三物料室进行一级粉碎、二级粉碎后，再分别从第二投料口或第三投料口投洒于养殖区内；其中，第二物料室内的一级粉碎装置是对物料进行初级粉碎，第三物料室内的二级粉碎装置是对经过初级粉碎后的物料进行精细粉碎；由于每个投料口设置的高度不同，每个投料口投出物料的粗细也不同，其投洒距离也各不相同。其次，每个物料室底端都装置有压力传感器，可根据物料室内的物料重量，设定投料时间，通过调节旋钮调节投料的速度，时间到自动停止投料，无需人员看守，省时省力；当设备出现故障或是投料完毕，喇叭将发出语音提示；设备工作时，可通过显示屏及时查看设备工作状态。总之，本发明内部装置有三个物料室，可对物料进行粉碎处理，并可以设定投料时间和速度，自动化程度较高，还具有高效节能、绿色环保的优点，为水产养殖提供更多便利。
