一种烤烟不育系制种专用授粉器的制作方法

本发明涉及一种烤烟不育系制种专用授粉器。

背景技术：

近些年，随着烤烟不育系品种在生产中的大面积推广，每年都要进行不育系烟种的繁制工作。目前，通行的做法是“去花冠后棉签粘花粉逐朵涂抹，蒴果成熟后逐粒采收”，这种方法较以前的“采集雄花直接授粉”极大的提高了工作效率。但进入烤烟盛花期后，由于待授粉的烟花逐日增多，往往出现人手不够的现象；传统的棉签粘粉涂抹的方法极大的限制了人力的发挥。棉签粘粉直接对柱头进行涂抹，往往授粉不均匀，而且存在由于用力不当，造成柱头损伤，从而影响烟株的结实。目前国内市场上，针对果树及大棚蔬菜的专用授粉器，多采用电机驱动风机鼓风吹送花粉的方式，由于小型蓄电池提供的功率较小，无法提供大流量的风量，致使授粉流量调节范围极小，极易造成不喷粉、授粉不均，影响授粉的效率和效果。同时，由于烤烟花序是有限的聚伞形花序，且烟草柱头只有2mm左右，较一般的果蔬类植物柱头更小，这就要求专用授粉器更加的精密灵敏，可做到精量点喷。

因此，在烤烟不育系制种过程中，如何做到授粉精量恒定，可持续点喷，是提高制种效果和效率的关键。

技术实现要素：

本发明针对现有技术的不足而提供了一种精量恒定、可持续点喷的一种烤烟不育系制种专用授粉器。

本发明采用如下技术方案实现：一种烤烟不育系制种专用授粉器，包括授粉器本体和高压储气装置，所述授粉器本体包括枪体和安装在枪体上的授粉输出管、进出气接头、高压进气管、低压流量开关和储粉罐，所述高压储气装置的出气口上安装有恒压阀与高压进气管的一端连通，所述高压进气管的另一端与进出气接头的高压通道进气口连通，压力值经恒压阀调定后，可保持进入储粉罐中的气流压力恒定，使授粉器工作在最佳喷洒状态，克服了电动授粉器气流压力受电池电量大小影响，所述高压进气管上安装有由所述低压流量开关控制的闸阀控制高压进气管的开闭，所述授粉输出管与进出气接头的花粉通道出口连通，所述进出气接头的储粉端上设有花粉通道的进口和高压通道出气口，所述储粉罐安装在进出气接头的储粉端上与花粉通道的进口和高压通道出气口连通。

所述进出气接头上的高压通道出气口设置在储粉罐的中心轴线上。通过气流仿真分析，这样能有效减小输入气流进入储粉罐的阻力。

多个所述花粉通道的进口以高压通道出气口为中心对称布设在进出气接头上，这样更有利于花粉的均匀混合与喷出，也使得气流流动时造成的能量损失更小。

所述储粉罐的底部为倒圆台型，有利于输入气流带动花粉，同时有利于周围花粉能及时填充到输入气流的出口处。

由于采用上述结构，本发明利用气体的可压缩性，将标准气压下的一定体积空气通过空压机压缩至固定容积的30Mpa高压气瓶中，高压气瓶中的压缩气体经恒压阀减压调节至稍高于标准大气压的气压向授粉装置管路中输送，在压差作用下带动授粉器储粉罐中空气流动，从而带动瓶中花粉从授粉装置输出管以一定流速、浓度对外输出。由于恒压阀输出端可调气压范围较大，且气压值为2-3倍大气压时，就能十分灵敏的通过授粉器枪体流量开关控制气体流量，因而可以灵敏实现授粉的点动控制，综上所述，本装置具有全新原理实现，全新外形结构设计，工作过程无噪音，不影响周边环境，在实现原理和产品结构具有较大的创新性。

附图说明

图1为本发明授粉器本体的结构示意图。

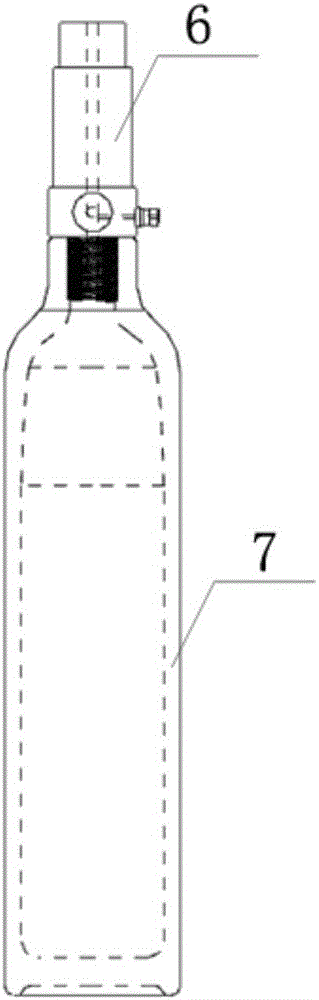

图2为本发明高压储气装置的结构示意图。

图3为现有产品花粉罐中气流分布。

图4为本发明高压通道的出气口设置在花粉罐中间时的气流分布。

图5为本发明高压通道的出气口设置在花粉罐中间，花粉通道的进口对称布置时的气流分布。

附图中，1-授粉输出管、2-进出气接头、3-枪体、4-低压流量开关、5-储粉罐、6-恒压阀、7-高压储气装置。

具体实施方式

以下结合附图和具体实施方式对本发明做进一步的说明。

如图1、2所示，一种烤烟不育系制种专用授粉器，包括授粉器本体和高压储气装置7，所述授粉器本体包括枪体3和安装在枪体3上的授粉输出管1、进出气接头2、高压进气管、低压流量开关4和储粉罐5，所述高压储气装置7的出气口上安装有恒压阀6与高压进气管的一端连通，所述高压进气管的另一端与进出气接头的高压通道进气口连通，压力值经恒压阀调定后，可保持进入储粉罐中的气流压力恒定，使授粉器工作在最佳喷洒状态，克服了电动授粉器气流压力受电池电量大小影响，所述高压进气管上安装有由所述低压流量开关4控制的闸阀控制高压进气管的开闭，所述授粉输出管1与进出气接头的花粉通道出口连通，所述进出气接头2的储粉端上设有花粉通道的进口和高压通道出气口，所述储粉罐5安装在进出气接头的储粉端上与花粉通道的进口和高压通道出气口连通。所述进出气接头上的高压通道出气口设置在储粉罐5的中心轴线上，所述花粉通道的进口以高压通道出气口为中心对称布设在进出气接头上，如图3-5所示，通过气流仿真分析，这样能有效减小输入气流进入储粉罐的阻力，有利于气流均匀带动花粉流动。所述储粉罐5的底部为倒圆台型，有利于输入气流带动花粉，同时有利于周围花粉能及时填充到输入气流的出口处。

工作原理：

本例中，高压储气装置7为固定容积的30Mpa储气瓶，通过空压机压缩空气至该储气瓶中；储气瓶和授粉装置通过气管连接。具体使用过程如下，

第1步：在储粉罐5中放入足量的花粉，并连接好相关配件。

第2步：调节恒压阀6至设定压力值，打开储气瓶。

第3步：将授粉输出管1口对准待授粉烟花柱头，轻轻按下低压流量开关4，则储粉罐5中的花粉在气流的带动下，通过授粉输出管1均匀落在烟花柱头上，完成授粉过程。

第4步：松开低压流量开关4，将授粉输出管1口对准下一朵授粉烟花柱头，轻轻按下低压流量开关4，则可完成另一朵烟花的授粉工作。反复上述操作即可进行全田的烟花授粉工作

以上所述，仅为本发明具体实施案例说明，不能以此限定本发明的权利保护范围。凡根据本发明申请权利要求书及说明书内容所作的等效变化与修改，皆在本发明保护的范围内。
