本实用新型涉及养殖装置技术领域,尤其涉及一种蝾螺网箱养殖装置。
背景技术:
网箱养殖是海洋经济的重要部分,网箱养殖方式在近海渔业养殖中广泛应用,网箱养殖是将由网片制成的铁笼,放置于一定水域,进行养殖的一种生产方式。网箱多放置在有一定水流、水质清新、溶氧量较高的湖、河、水库近海等水域中。由于可实现高密度精养,产量高、经济效益可观,因此使用非常普遍。
但就目前技术而言,用于养殖的网箱固定在一定水域,当出现涨潮时,网箱的位置固定,不利于水中生物的生存,使蝾螺从水中摄入所需食物的数量减少,不能达到最佳的养殖效果。
技术实现要素:
本实用新型的目的是为了解决现有技术中存在的缺点,而提出的一种蝾螺网箱养殖装置。
为了实现上述目的,本实用新型采用了如下技术方案:
一种蝾螺网箱养殖装置,包括箱体,所述箱体的外壁上固定连接有伸缩装置,所述伸缩装置的数量为四至八个,所述伸缩装置的输出端连接有连接柱,所述连接柱的底部设有锁环,所述锁环包括第一半圆环和第二半圆环,所述锁环的底部设有定位环,所述定位环上设有连接线,所述连接线远离定位环的一端连接有固定座,所述连接柱的内部设有滑槽,所述滑槽的一侧设有定位块,所述定位块的底部靠近滑槽的一侧设有第一连接杆,所述第一连接杆底部连接有第一半圆环,所述滑槽的内部设有滑块,所述滑块底部靠近固定块的一侧设有第二连接杆,所述第二连接杆的底部设有第二半圆环。
优选的,所述伸缩装置包括伸缩母杆、伸缩子杆和伸缩电机,所伸缩电机位于伸缩母杆内,所述伸缩电机的输出端与伸缩子杆连接,所述伸缩子杆与伸缩母杆滑动连接,所述伸缩电机的输入端连接有控制器。
优选的,所述第一半圆环和第二半圆环构成圆形的锁环,所述定位环与锁环相匹配。
优选的,所述连接柱的内部设有驱动电机,所述驱动电机的输出端与滑块连接,所述驱动电机的输入端连接有控制器。
优选的,所述箱体的顶部设有浮块,所述浮块内部设有泡沫板。
本实用新型中,当涨潮时,为了使网箱内的蝾螺得到适宜光照,启动伸缩装置内的伸缩电机,使伸缩子杆朝着远离箱体的一侧移动,箱体受到箱体顶部浮块的作用力向上移动,使箱体到达最适宜光照高度的水域,当需要收集箱体内部的蝾螺时,启动驱动电机,使第二连接杆朝着远离第一连接杆的一侧移动,使圆形的锁环分为第一半圆环和第二半圆环两部分,使定位环与锁环分离,避免了人工下水解开装置的麻烦,根据蝾螺所需光照条件,手动调节网箱装置的高度,提高了饲养率,降低了成本,提高了饲养效率。
附图说明
图1为本实用新型提出的一种蝾螺网箱养殖装置的结构示意图;

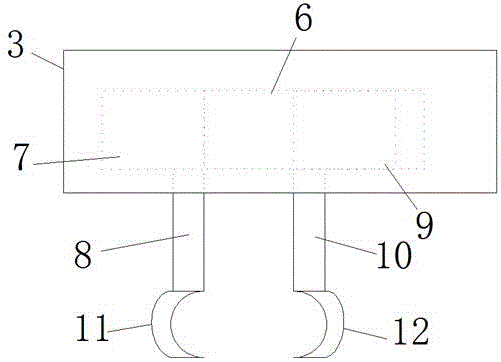

图2为本实用新型提出的一种蝾螺网箱养殖装置中连接柱的结构示意图。
图中:1箱体、2伸缩装置、3连接柱、4锁环、5定位环、6滑槽、7定位块、8第一连接杆、9滑块、10第二连接杆、11第一半圆环、12第二半圆环。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。
参照图1-2,一种蝾螺网箱养殖装置,包括箱体1,箱体1的外壁上固定连接有伸缩装置2,伸缩装置2的数量为四至八个,伸缩装置2的底部连接有连接柱3,连接柱3的底部设有锁环4,锁环4包括第一半圆环11和第二半圆环12,锁环4的底部设有定位环5,定位环5上设有连接线,连接线远离定位环5的一端连接有固定座,连接柱3的内部设有滑槽6,滑槽6的一侧设有定位块7,定位块7的底部靠近滑槽6的一侧设有第一连接杆8,第一连接杆8底部连接有第一半圆环11,滑槽6的内部设有滑块9,滑块9底部靠近固定块7的一侧设有第二连接杆10,第二连接杆10的底部设有第二半圆环12,伸缩装置2包括伸缩母杆、伸缩子杆和伸缩电机,所伸缩电机位于伸缩母杆内,伸缩电机的输出端与伸缩子杆连接,伸缩子杆与伸缩母杆滑动连接,伸缩电机的输入端连接有控制器,第一半圆环11和第二半圆环12构成圆形的锁环4,定位环5与锁环4相匹配,连接柱3的内部设有驱动电机,驱动电机的输出端与滑块连接,驱动电机的输入端连接有控制器,箱体1的顶部设有浮块,浮块内部设有泡沫板,当涨潮时,为了使网箱内的蝾螺得到适宜光照,启动伸缩装置2内的伸缩电机,使伸缩子杆朝着远离箱体1的一侧移动,箱体1受到箱体1顶部浮块的作用力向上移动,使箱体1到达最适宜光照高度的水域,当需要收集箱体1内部的蝾螺时,启动驱动电机,使第二连接杆10朝着远离第一连接杆8的一侧移动,使圆形的锁环4分为第一半圆环11和第二半圆环12两部分,使定位环5与锁环4分离,避免了人工下水解开装置的麻烦,根据蝾螺所需光照条件,手动调节网箱装置的高度,提高了饲养率,降低了成本,提高了饲养效率。
工作原理:当涨潮时,为了使网箱内的蝾螺得到适宜光照,启动伸缩装置2内的伸缩电机,使伸缩子杆朝着远离箱体1的一侧移动,箱体1受到箱体1顶部浮块的作用力向上移动,使箱体1到达最适宜光照高度的水域,当需要收集箱体1内部的蝾螺时,启动驱动电机,使第二连接杆10朝着远离第一连接杆8的一侧移动,使圆形的锁环4分为第一半圆环11和第二半圆环12两部分,使定位环5与锁环4分离,避免了人工下水解开装置的麻烦。
以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
