一种市政园林用可调节挖土深度的松土机的制作方法

本实用新型涉及园林技术领域，特别是指一种市政园林用可调节挖土深度的松土机。

背景技术：

农作物在种植的过程中，农民为了农作物的良好生长，大部份均会在种植前将农地土壤先行翻松，以增加土壤间的空隙，让土壤具备良好的通气性、保水性及排水性等特性，除了提供农作物生长繁植所需的水分和氧气外，也能使农作物的根茎获得更佳的发展空间，使农作物生长的更好，进而增加农作物的质量与收成，所以松土整地是目前农民在新栽种作物前必做的工作之一。

技术实现要素：

本实用新型要解决的技术问题是提供一种市政园林用可调节挖土深度的松土机，以解决上述技术问题。

为解决上述技术问题，本实用新型的实施例提供一种市政园林用可调节挖土深度的松土机，其包括：壳体及驱动装置，所述壳体具有至少一容置空间，所述容置空间在所述壳体上具有第一开口及第二开口，所述驱动装置设于所述壳体的所述容置空间中，所述驱动装置具有至少一伸缩杆，所述伸缩杆上连接有旋转臂，所述旋转臂连接有至少一刀具，所述刀具与所述壳体的第二开口相对。

所述壳体还包括有至少一轮子。

所述壳体还包括有至少一把手。

所述第二开口设于所述壳体的底部。

所述壳体的周缘相对所述容置空间处还设有所述第一开口，所述第一开口上设有盖体。

其还包括控制模块，所述控制模块与所述驱动装置电性连接。

所述控制模块还包括有选择面板。

所述选择面设于所述壳体上。

所述控制模块还包括有紧急按钮。

本实用新型的上述技术方案的有益效果如下：

本实施例除可达到松土整地的预期功效，还可通过所述控制模块的所述选择面板来调控所述伸缩杆上所述刀具松土的深度，且同时由于本实施例在使用时，所述刀具在所述壳体的所述容置空间中做松土作动，故可避免衣物或裤管等被所述旋转臂或所述刀具卷入，提高了使用的安全性。

附图说明

图1为本实用新型的剖面示意图。

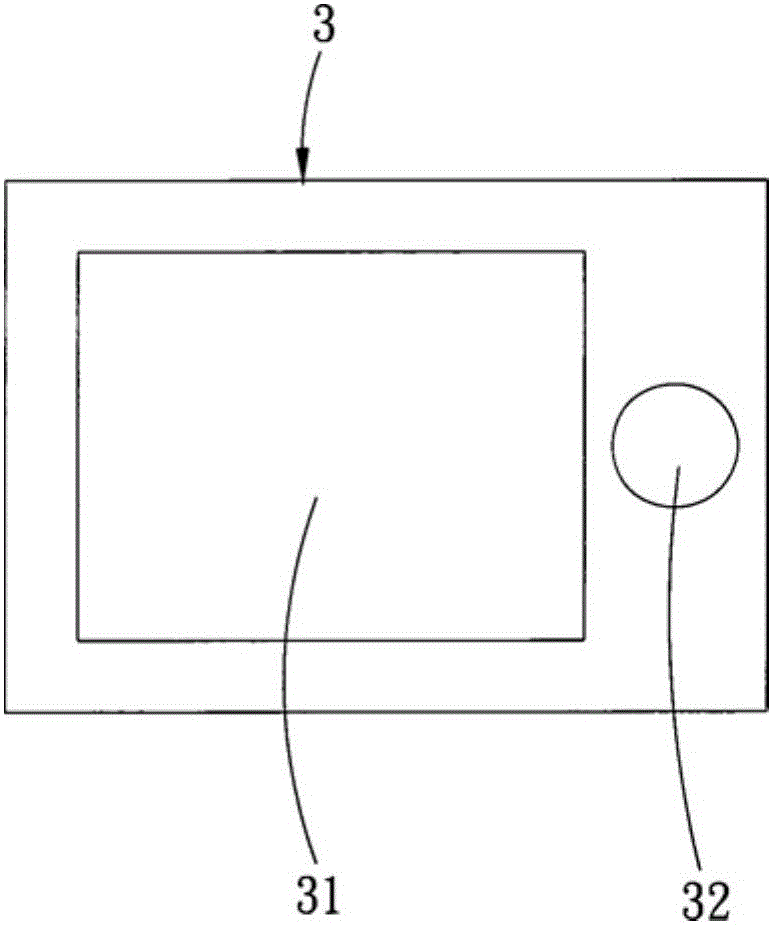

图2为本实用新型的控制模块的放大示意图。

图3为本实用新型作动的剖面示意图。

图4为本实用新型开启盖体的剖面示意图。

具体实施方式

为使本实用新型要解决的技术问题、技术方案和优点更加清楚，下面将结合附图及具体实施例进行详细描述。

如图1至图4所示，本实用新型的实施例提供一种市政园林用可调节挖土深度的松土机，其包括：壳体1、驱动装置2及控制模块3，所述壳体1具有至少一把手11、至少一轮子12及容置空间13，所述把手11设于所述壳体1的顶部，所述轮子12设于所述壳体1的底部；所述容置空间13设于所述壳体1中，所述容置空间13在所述壳体1上形具有第一开口131及第二开口132，所述第一开口131设于所述壳体1的周缘，所述第一开口131上设有盖体133，通过所述盖体133的设置，可启闭所述第一开口131，所述第二开口132设于所述壳体1的底部，所述驱动装置2设于所述壳体1的所述容置空间13中，所述驱动装置2具有至少一伸缩杆21，所述伸缩杆21连接有旋转臂22，所述旋转臂22上连接有刀具23，所述刀具23与所述壳体1的所述第二开口132 相对，在本实施例中，所述驱动装置2为电机；所述控制模块3设于所述壳体1的顶部并与所述驱动装置2电性连接。所述控制模块3包括选择面板31及紧急按钮32。

当本实施例在使用时，先操控所述控制模块3的所述选择面板31，使所述驱动装置2的所述伸缩杆21做伸长的作动，在此同时使所述旋转臂22上的所述刀具23延伸出所述壳体1的所述第二开口132一定距离，本实施例可藉由操控所述控制模块3上的所述选择面板31，来调控所述刀具23伸出所述壳体1的所述第二开口132的长度，以调控松土整地的深度；接着，可再操控所述控制模块3的所述选择面板31，使所述驱动装置2能驱动所述旋转臂22转动，进而连动所述刀具23旋转，以对土壤进行松土整地的动作；再者，当刀具23有卷入异物时，可按压所述控制模块3的所述紧急按钮23，使所述刀具23能够快速停止转动，以保护所述刀具23不受损外，且当检查所述刀具23使用状态时，可打开所述盖体133来观看所述刀具23的情况，也可通过所述第一开口131进入至所述容置空间13中，来检修所述刀具23。

本实施例除可达到松土整地的预期功效，还可通过所述控制模块3的所述选择面板31来调控所述伸缩杆21上所述刀具23松土的深度，且同时由于本实施例在使用时，所述刀具23在所述壳体1的所述容置空间13中做松土作动，故可避免衣物或裤管等被所述旋转臂22或所述刀具23卷入，提高了使用的安全性。

以上是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
