一种高效割草装置的制作方法

本实用新型涉及割草机技术领域，尤其涉及一种高效割草装置。

背景技术：

我国是一个农业大国，割草机作为农业生产中有着重要作用的工具，对农作物的产量有着最直接影响，它的发明是人类文明的一大进步。割草机又称除草机、剪草机、草坪修剪机等,割草机是一种用于修剪草坪、植被等的机械工具，有柴油机和汽油机之分。它是由刀盘、发动机、行走轮、行走机构、刀片、扶手、控制等部分组成，在畜牧业机械化高度发展的国家，新型割草机的研究正向着高速、节能的方向发展，然而传统的割草机刀片工作效率不高，易消耗除草工人的作业时间，增加了大量的人力资源，且割草效率不高，割草机的移动不够灵活，且伤苗率高。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种高效割草装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种高效割草装置，包括驱动室、支架、电机室、扶手和外壳，所述支架下方安装有小滚轮，所述支架通过卡销与驱动室相连，所述驱动室内部安装有滑轨，且滑轨表面安装有旋转马达，所述驱动室下方安装有刀盘，且刀盘表面安装有除草齿，所述驱动室下方安装有旋转刀片，且旋转刀片下方安装有旋转盖，所述驱动室上方安装有电机 室，所述电机室内部安装有旋转电机，且旋转电机上方安装有减震器，所述电机室通过液压杆与液压器，且液压杆上方安装有扶手，所述扶手表面安装有提手，且提手右侧安装有手环，所述扶手下方安装有支柱，且支柱表面安装有外壳，所述外壳内部安装有刹车片，且刹车片通过调节杆与调节螺栓相连，所述外壳右侧表面安装有驱动器，所述外壳内部中心处安装有大滚轮。

优选的，所述扶手为可旋转结构。

优选的，所述外壳内部安装有刹车片。

优选的，所述驱动室下方安装有圆锥齿轮。

优选的，所述驱动室上方安装有消音器。

本实用新型中，通过驱动室上方安装有消音器，能够降低旋转刀片在割草时发出的工作噪音，优化了工作环境，通过驱动室下方安装有圆锥齿轮，且圆锥齿轮右增速传动机构和梳齿仿型调深装置组成，提高了割草效率，降低了伤苗率，使得除苗清洁率更高，通过外壳内部安装有刹车片，能够随时对大滚轮进行刹车，提高了割草装置的制动性，增强了割草装置的工作性能，通过扶手为可旋转结构，能够旋转扶手，使得旋转刀片可全方位的移动，提高了割草装置的灵动性，扩大了割草装置的割草范围。

附图说明

图1为本实用新型提出的一种高效割草装置结构示意图；

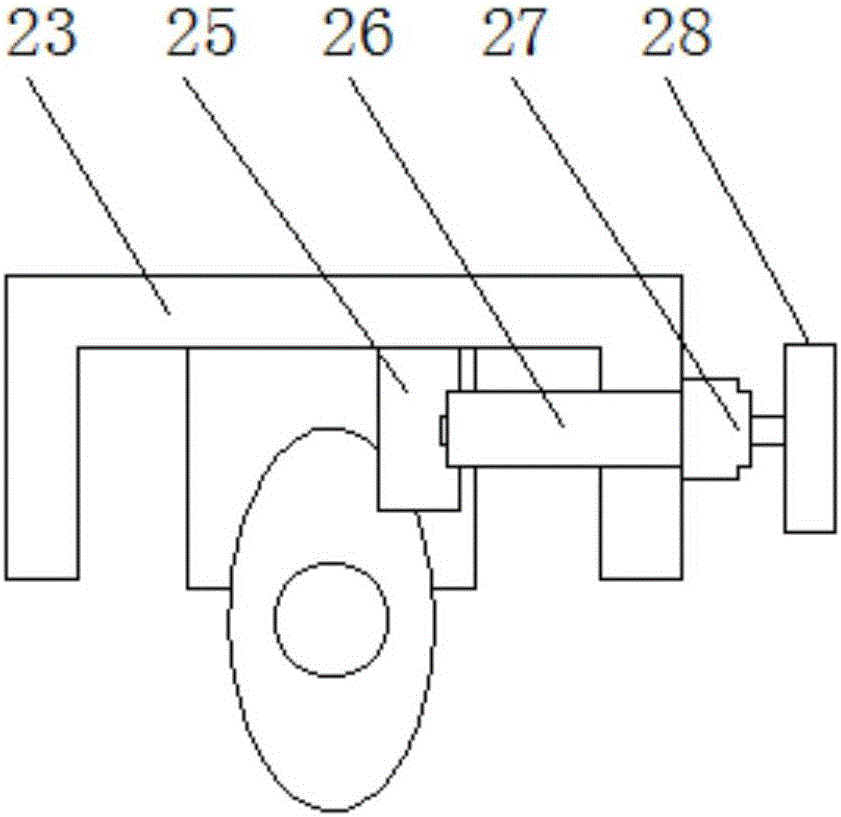

图2为本实用新型提出的一种高效割草装置的刹车机构结构示意图。

图中：1消音器、2卡销、3驱动室、4支架、5减震器、6电机室、7旋转电机、8滑道、9旋转马达、10滑轨、11圆锥齿轮、12旋转盖、13刀盘、14除草齿、15旋转刀片、16小滚轮、17手环、18扶手、19提手、20液压器、21液压杆、22支柱、23外壳、24大滚轮、25刹车片、26调节杆、27驱动器、28调节螺栓。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种高效割草装置，包括驱动室3、支架4、电机室6、扶手18和外壳23，支架4下方安装有小滚轮16，支架4通过卡销2与驱动室3相连，驱动室3内部安装有滑轨10，且滑轨10表面安装有旋转马达9，驱动室3下方安装有刀盘13，且刀盘13表面安装有除草齿14，驱动室3下方安装有旋转刀片15，且旋转刀片15下方安装有旋转盖12，驱动室3上方安装有电机室6，电机室6内部安装有旋转电机7，且旋转电机7上方安装有减震器5，电机室6通过液压杆21与液压器20，且液压杆21上方安装有扶手18，扶手18表面安装有提手19，且提手19右侧安装有手环17，扶手18下方安装有支柱22，且支柱22表面安装有外壳23，外壳23内部安装有刹车片25，且刹车片25通过调节杆26与调节螺栓28相连，外壳23右侧表面安装有驱动器27，外壳23内部中心处安装有大滚轮24，扶手18为可旋转结构，外壳23内部安装有刹车片25，驱动室3下方 安装有圆锥齿轮11，驱动室3上方安装有消音器1。

工作原理：当使用一种高效割草装置时，通过卡销2可固定支架4，通过驱动室3内部的旋转马达9带动刀盘13上的除草齿14对较长的杂草进行精细的割除，通过减震器5可降低割草装置工作时的震动频率，通过电机室6内部的旋转电机7带动旋转刀片15割除杂草，通过旋转盖12可夹紧旋转刀片15，且打开旋转盖12可取下旋转刀片15，对旋转刀片15进行维修，通过液压器20带动电机室6和消音器1在滑道8上左右移动，旋转马达9在滑轨10上进行左右移动。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
