一种鸭嘴式播种装置的制作方法

本实用新型涉及一种播种装置，具体地说是一种鸭嘴式播种装置。

背景技术：

近几年研制和改进的免耕播种机设计为悬挂式打孔播种机，该种播种机主要特征是利用成穴器在投种点位置的土壤上形成穴孔，然后利用投种装置将待播种子投入穴孔中，因而对土壤的挠动小，以及在地膜覆盖的土壤上播种时，成穴部件只在播种位置将地膜打孔，有利于土壤的保温、保墒和抗旱。根据打孔部件，穴播器可分为鸭嘴式、活塞式和铲式，而鸭嘴式是最常见的一种。

现有的鸭嘴式成穴器通过舌形的盖板与地面的相互作用打开鸭嘴进行播种，在有残茬覆盖和土壤容重较高时，成穴器在作业时舌形的盖板开口力较小，鸭嘴不易打开，播种距离不易控制以及造成漏播和重播；由于舌形的盖板提供打开力的作用面小，播种机又具有一定重量才能达到需要的入土播种深度，这使作用在地膜和地面的作用力大，容易造成撕膜，还破坏了作物生长土层环境。

技术实现要素：

本实用新型提出一种鸭嘴式播种装置，有效解决了现有技术播种距离不易控制以及造成漏播和重播，达到不撕膜，有利于土壤的保温、保墒和抗旱的播种装置。

为实现上述目的，本实用新型所述一种鸭嘴式播种装置，包括支架、固定于支架上的管状种桶、设置于管状种桶下端的鸭嘴结构，以及鸭嘴启闭联动结构，所述支架包括与管状种桶固定设置的第二支架和与管状种桶活动连接的第一支架。

所述鸭嘴启闭联动结构包括推杆、连杆、摇杆、舌形的盖板顺次铰接，第一支架上开设有推杆孔，第二支架设置有轴销，所述推杆通过推杆孔，连杆与轴销铰接。

所述管状种桶设置于第一支架上设置的圆孔内，管状种桶伸出第一支架上设置的圆孔部位设置有第一弹簧。

所述鸭嘴结构由固定鸭嘴和舌形的盖板铰链连接构成，所述固定鸭嘴为倾斜管口。

所述管状种桶上端设置有种桶盖，所述种桶盖设置有延伸部，所述延伸部覆盖推杆顶端。

所述推杆的一端通过推杆孔，另一端与连杆铰接，所述推杆通过推杆孔的一端设置有第二弹簧。

所述固定鸭嘴的倾斜管口的斜边与管轴线夹角为30-60°，舌形的盖板的形状与管状种桶的下端的倾斜管口形状对应且面积稍大。

所述固定鸭嘴和舌形的盖板铰链连接处设置有扭力复位弹簧。

本实用新型所述一种鸭嘴式播种装置，其有益效果在于：该装置固定种桶易于控制播种角度以及播种距离，鸭嘴结构中的固定鸭嘴下端纵向截面为三角形，三角形的斜边与两直角边夹角为30-60°使得鸭嘴结构入土流畅，由于舌形的盖板由推杆控制，对舌形的盖板的拉力较大，实现鸭嘴的开启过程；从而有效降低播种装置的空穴率、撕膜概率、土层的破坏程度，提高播种装置的生产效率。

附图说明

图1为本实用新型实施例的结构示意图；

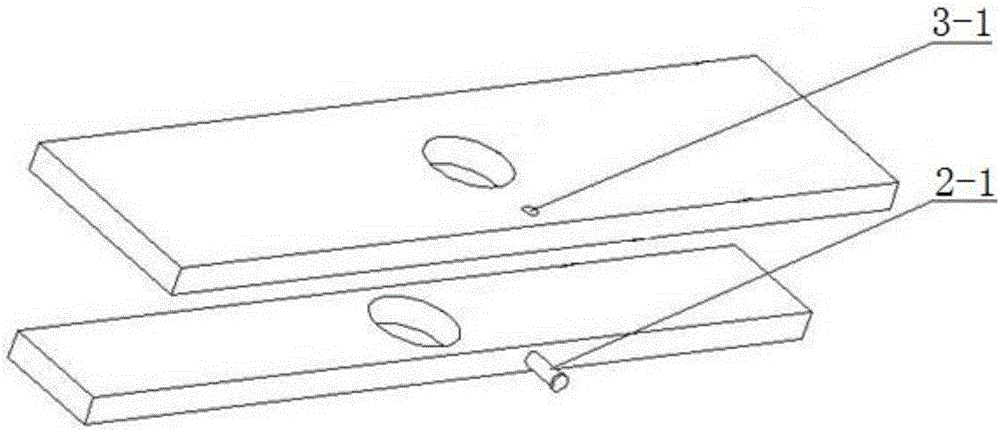

图2为本实用新型支架结构示意图；

图3为本实用新型杆系结构示意图；

图4为本实用新型鸭嘴结构示意图；

图中：1-鸭嘴结构、1-1-固定鸭嘴、2-第二支架、2-1-轴销、3-第一支架、3-1-推杆孔、4-种桶盖、5-第一弹簧、6-第二弹簧、7-1-推杆、7-2-连杆、7-3-摇杆、7-4-舌形的盖板、8-种桶。

具体实施方式

实施例1

如图1-4所示，一种鸭嘴式播种装置，包括支架、固定于支架上的管状种桶8、设置于管状种桶下端的鸭嘴结构1，以及鸭嘴启闭联动结构，所述支架包括与管状种桶8固定设置的第二支架2和与管状种桶8活动连接的第一支架3，所述鸭嘴启闭联动结构包括推杆7-1、连杆7-2、摇杆7-3、舌形的盖板7-4顺次铰接，第一支架3上开设有推杆孔3-1，第二支架2设置有轴销2-1，所述推杆7-1通过推杆孔3-1，连杆7-2与轴销2-1铰接，所述管状种桶8设置于第一支架3上设置的圆孔内，管状种桶8伸出第一支架3上设置的圆孔部位设置有第一弹簧5，所述鸭嘴结构1由固定鸭嘴1-1和舌形的盖板7-4铰链连接构成，所述固定鸭嘴1-1为倾斜管口，所述管状种桶8上端设置有种桶盖4，所述种桶盖4设置有延伸部，所述延伸部覆盖推杆7-1顶端，所述推杆7-1的一端通过推杆孔3-1，另一端与连杆7-2铰接，所述推杆7-1通过推杆孔3-1的一端设置有第二弹簧6，所述固定鸭嘴1-1的倾斜管口的斜边与管轴线夹角为30°，舌形的盖板7-4的形状与管状种桶8的下端的倾斜管口形状对应且面积稍大，固定鸭嘴1-1和舌形的盖板7-4铰链连接处设置有扭力复位弹簧。

在使用时，所述种桶8在周期外力驱动下，受第一支架3上的同心圆和第二支架2上的同心圆约束做垂直方向的上下位移，带动固定鸭嘴1-1进入土壤，种桶盖4设置有延伸部，所述延伸部覆盖推杆7-1顶端，当种桶8向下运动与推杆7-1同一高度时，便开始带动推杆7-1运动，推杆7-1向下发生位移，同时连杆7-2绕销轴2-1逆时针方向转动，摇杆7-3在竖直方向发生向上的位移分量，最终舌形的盖板7-4绕自身轴线旋转相应角度，实现鸭嘴的开启过程。整个过程中，第一弹簧5和第二弹簧6受到压缩，在输种筒、推杆回复到初始位置的过程中提供回复力作用，固定鸭嘴1-1和舌形的盖板7-4铰链连接处设置有扭力复位弹簧提供舌形的盖板7-4回复力作用。
