一种作业机械的制作方法

本实用新型涉及一种作业机械，属于机械领域。

背景技术：

机械是指机器与机构的总称，机械就是能帮人们降低工作难度或省力的工具装置，像筷子、扫帚以及镊子一类的物品都可以被称为机械，他们是简单机械。而复杂机械就是由两种或两种以上的简单机械构成，通常把这些比较复杂的机械叫做机器，从结构和运动的观点来看，机构和机器并无区别，泛称为机械。

农业机械是指在作物种植业和畜牧业生产过程中，以及农、畜产品初加工和处理过程中所使用的各种机械，农业机械包括农用动力机械、农田建设机械、土壤耕作机械、种植和施肥机械、植物保护机械、农田排灌机械、作物收获机械、农产品加工机械、畜牧业机械和农业运输机械等，广义的农业机械还包括林业机械、渔业机械和蚕桑、养蜂、食用菌类培植等农村副业机械，农业机械属于相对概念，指用于农业、畜牧业、林业和渔业所有机械的总称，农业机械属于农机具的范畴。推广使用农业机械称为农业机械化。

自从改革开放以来，随着国家提升农机化水平及加快农村基础设施政策的实施，我国的农机产业得到显著的发展，到已经形成内燃机、拖拉机、运输机械、收获机械、牧业机械、拖内配件等诸多小行业，并形成完整的工业体系，农业机械的迅猛发展及其在农村中的应用加快了我国农村农业劳动力结构革新，这些都促进了我国新农村建设以及农村经济的发展。

技术实现要素：

本实用新型要解决的技术问题克服现有的缺陷，提供一种作业机械，通过设置由齿轮与活动杆组成的传动机构，利用手推车即可实现活塞装置的往复运动，从而实现喷水灌溉或喷洒农药，不需要借助任何电力能源，节约了能源，实用性强，又绿色环保。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

一种作业机械，包括底板，所述底板一端通过连接轴连接车轮，所述连接轴一端连接主动齿轮，所述主动齿轮一端啮合连接传动链条，所述传动链条一端啮合连接从动齿轮，所述从动齿轮一侧通过第一转轴连接第一活动杆，所述活动杆 底部通过第二转轴连接第二活动杆，所述第二活动杆底部通过第三转轴连接活塞装置，所述活塞装置底部连接喷水箱，所述喷水箱设于所述底板顶部，所述喷水箱一端通过进水管连接储水箱，所述喷水箱另一端连接喷水管，所述喷水管一端连接喷水装置，所述从动齿轮另一侧连接支架，所述支架一端连接固定架，所述固定架一端连接推手，所述固定架底部连接底板。

进一步而言，所述底板底端一侧连接支撑腿。

进一步而言，所述活塞装置底部设有橡胶层。

进一步而言，所述第二活动杆的长度远长于第一活动杆。

本实用新型有益效果：通过设置由齿轮与活动杆组成的传动机构，利用手推车即可实现活塞装置的往复运动，从而实现喷水灌溉或喷洒农药，不需要借助任何电力能源，节约了能源，实用性强，又绿色环保。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

图1是本实用新型一种作业机械结构图。

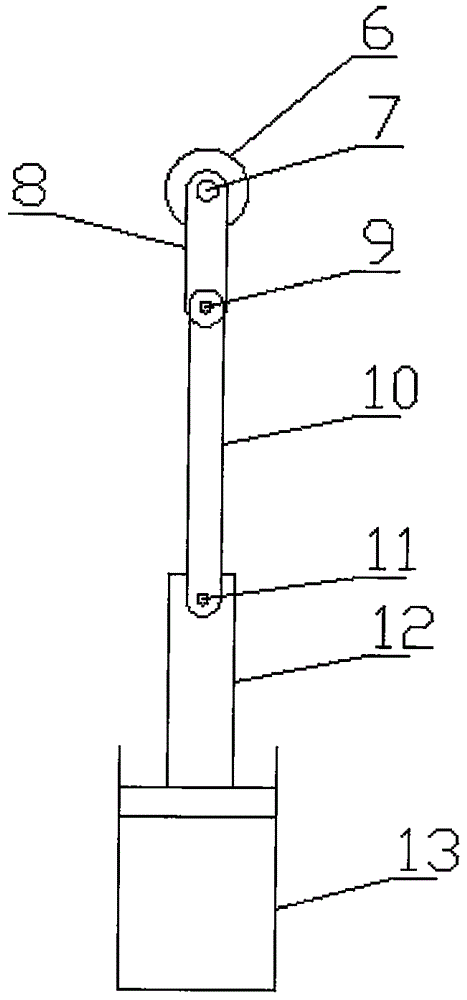

图2是本实用新型一种作业机械传动机构简图。

图中标号：1、底板；2、连接轴；3、主动齿轮；4、车轮；5、传动链条；6、从动齿轮；7、第一转轴；8、第一活动杆；9、第二转轴；10、第二活动杆；11、第三转轴；12、活塞装置；13、喷水箱；14、进水管；15、储水箱；16、喷水管；17、喷水装置；18、支架；19、固定架；20、推手；21支撑腿。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

如图1-2所示，一种作业机械，包括底板1，所述底板1一端通过连接轴2连接车轮4，所述连接轴2一端连接主动齿轮3，所述主动齿轮3一端啮合连接传动链条5，所述传动链条5一端啮合连接齿轮6，所述齿轮6一侧通过第一转轴7连接第一活动杆8，所述第一活动杆8底部通过第二转轴9连接第二活动杆10，所述第二活动杆10底部通过第三转轴11连接活塞装置12，所述活塞装置12底部连接喷水箱13，所述喷水箱13设于所述底板1顶部，所述喷水箱13一 端通过进水管14连接储水箱15，所述喷水箱13另一端连接喷水管16，所述喷水管16一端连接喷水装置17，所述从动齿轮6另一侧连接支架18，所述支架18一端连接固定架19，所述固定架19一端连接推手20，所述固定架19底部连接底板1。

更具体而言，所述底板1底端一侧连接支撑腿21，可以使本作业机械在地面停靠。

更具体而言，所述活塞装置12底部设有橡胶层，防止水露出，并隔绝气压，防止漏气。

更具体而言，所述第二活动杆10的长度远长于第一活动杆8，由车轮4的转动带动从动齿轮6转动，从动齿轮6转动带动第一活动杆8转动，第一活动杆8带动第二活动杆10，使第二活动杆10做水平方向的小角度转动和竖直方向的上下往复运动，第二活动杆10带动活塞装置12做上下往复式运动。

本实用新型工作原理：通过设置由齿轮与活动杆组成的传动机构，利用手推车即可实现活塞装置12的往复运动，从而实现喷水灌溉或喷洒农药，不需要借助任何电力能源，节约了能源，实用性强，又绿色环保。

以上为本实用新型较佳的实施方式，本实用新型所属领域的技术人员还能够对上述实施方式进行变更和修改，因此，本实用新型并不局限于上述的具体实施方式，凡是本领域技术人员在本实用新型的基础上所作的任何显而易见的改进、替换或变型均属于本实用新型的保护范围。
