一种禽类种蛋孵化装置的制作方法

本实用新型涉禽类蛋孵化设备，具体涉及一种禽类种蛋孵化装置，属于蛋孵化技术领域。

背景技术：

近几年间我国养禽业取得了飞速的发展，尤其是肉用仔鸡生产的飞速发展，规模化、集约化禽业生产场家对孵化设备的需求量急剧增加，所以禽类种蛋孵化装置具有良好的发展潜江。

目前市面上存在的多数蛋孵化装置多数结构复杂，操作难度较大，且对环境要求较高，内部环境达不到极致要求时，蛋孵化成功率偏低，造成资源的浪费现象，对经济效益影响巨大，由于机箱内部没有温度传感装置，对其内部环境控制难度较高，造成很大的不便性。

技术实现要素：

本实用新型要解决的技术问题克服现有的缺陷，提供一种禽类种蛋孵化装置，可以有效解决背景技术中的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型提供一种禽类种蛋孵化装置，包括机箱、底座、机门、观察口、空气调节器、承蛋盘架、支架、中心管、转蛋涡轮组、水箱、皮带轮、电动机、蛋盘滑轨、轴、均温叶板、轴承、电热器、水分蒸发器和预热器，所述机箱底侧设置有底座，且机箱前侧安装有机门，所述机门前侧设置有观察口，所述机箱上侧安装有空气调节器，且机箱右侧设置有轴承，所述轴固定在轴承左侧，所述机箱内部左半部分安装有承蛋盘架，所述承蛋盘架固定在支架上，且承蛋盘架下侧安装有中心管，所述机箱内部中间部分安装有转蛋涡轮组，所述机箱内部右半部分上侧安装有水箱，所述水箱下侧设置有皮带轮，所述皮带轮通过皮带与电动机连接，所述蛋盘滑轨固定在机箱右侧内壁上，所述机箱内部最右端安装有均温叶板，所述均温叶板下侧设置有电热器，所述电热器下侧安装有水分蒸发器，所述预热器固定在水分蒸发器下侧。

作为本实用新型的一种优选技术方案，所述机箱内部设置有温度传感装置。

作为本实用新型的一种优选技术方案，所述支架通过围焊方式固定在机箱内部。

作为本实用新型的一种优选技术方案，所述电动机通过六方螺栓固定在机箱底侧。

作为本实用新型的一种优选技术方案，所述轴与中心管处在同一水平线上。

本实用新型所达到的有益效果是：一种禽类种蛋孵化装置，能够利用仿生学原理和自动控制技术为禽蛋胚胎发育提供适宜的条件，机箱内部设置有温度传感装置，可随时观测机箱内部温度，并根据不同情况进行调节，孵化成功率高，操作简单。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

图1是本实用新型实施例所述的一种禽类种蛋孵化装置整体结构示意图；

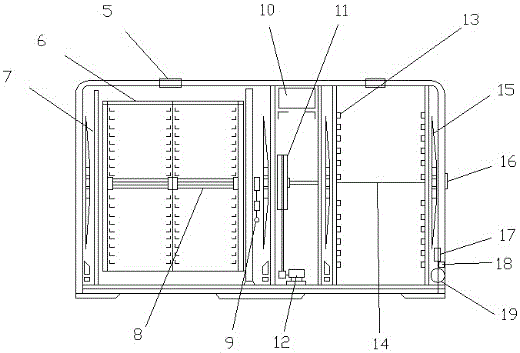

图2是本实用新型实施例所述的一种禽类种蛋孵化装置内部结构示意图；

图中标号：1、机箱；2、底座；3、机门；4、观察口；5、空气调节器；6、承蛋盘架；7、支架；8、中心管；9、转蛋涡轮组；10、水箱；11、皮带轮；12、电动机；13、蛋盘滑轨；14、轴；15、均温叶板；16、轴承；17、电热器；18、水分蒸发器；19、预热器。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：请参阅图1和图 2，本实用新型一种禽类种蛋孵化装置，包括机箱1、底座2、机门3、观察口4、空气调节器5、承蛋盘架6、支架7、中心管8、转蛋涡轮组9、水箱10、皮带轮11、电动机12、蛋盘滑轨13、轴14、均温叶板15、轴承16、电热器17、水分蒸发器18和预热器19，所述机箱1底侧设置有底座2，且机箱1前侧安装有机门3，所述机门3前侧设置有观察口4，所述机箱1上侧安装有空气调节器5，且机箱1右侧设置有轴承16，所述轴14固定在轴承16左侧，所述机箱1内部左半部分安装有承蛋盘架6，所述承蛋盘架6固定在支架7上，且承蛋盘架6下侧安装有中心管8，所述机箱1内部中间部分安装有转蛋涡轮组9，所述机箱1内部右半部分上侧安装有水箱10，所述水箱10下侧设置有皮带轮11，所述皮带轮11通过皮带与电动机12连接，所述蛋盘滑轨13固定在机箱1右侧内壁上，所述机箱1内部最右端安装有均温叶板15，所述均温叶板15下侧设置有电热器17，所述电热器17下侧安装有水分蒸发器18，所述预热器19固定在水分蒸发器18下侧。

所述机箱1内部设置有温度传感装置，可随时观测机箱内部温度，并根据不同情况进行调节；所述支架7通过围焊方式固定在机箱1内部，使装置整体更牢固；所述电动机12通过六方螺栓固定在机箱1底侧，拆装简单，方便装置的清理和维修；轴14与中心管8处在同一水平线上，使机箱1内蛋孵化受热更均匀，成功率更高。

需要说明的是，本实用新型为一种禽类种蛋孵化装置，在使用该设备时，将需要孵化的蛋置于机箱1内部的承蛋盘架6上，由转蛋涡轮组9进行旋转，使蛋的受热均匀，水箱6内部水分不断往外蒸发，使其温度、湿度达到最优环境，从而使其孵化，机箱1内部设置有温度传感装置，不断观测机箱1内温度，使其孵化效率更高。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
