一种具有加热功能的喂料装置的制作方法

本实用新型涉及家畜饲养器具技术领域，具体为一种具有加热功能的喂料装置。

背景技术：

随着社会的发展和生活水平的不断提高，人们对于肉制品、奶制品、蛋制品的消费不断增长，畜牧养殖业成了一个充满了巨大的商机。喂料装置是畜牧养殖过程中不可缺少的一种设备，现有的喂料装置大多没有设置加热功能，在冬天，饲料就会很快冷却，使家畜进食冷掉的饲料容易影响家畜的生长速度。

技术实现要素：

本实用新型的目的在于：提供一种具有加热功能的喂料装置。

为了实现上述目的，本实用新型提供如下技术方案：

一种具有加热功能的喂料装置，包括喂料槽和加热装置，所述的喂料槽包括槽体，槽体的内部设有多个分隔板，所述的分隔板上设有凸块，槽体的侧面内壁上设有凹槽，所述凹槽与凸块卡嵌配合使得分隔板安装在槽体内部，所述的加热装置包括容纳槽，容纳槽外由内向外依次设有加热层和岩棉保温层，所述的喂料槽放置在容纳槽内。

优选地，所述的加热层设有进水口、出水口以及设置在加热层内部的加热器。

优选地，所述的出水口设置在加热层的底部。

优选地，所述的分隔板沿高度方向上设有刻度线，所述的刻度线设置在分隔板的中间位置。

优选地，所述的加热装置的底部设有高度可调的支架。

优选地，所述的喂料槽的开口处设有沿水平方向向外延伸的围边，所述的围边上设有把手。

本实用新型的有益效果在于：本实用新型通过设置加热层和岩棉保温层，使得饲料始终处于家畜适应的温度范围内，通过设置多个分隔板使得喂料槽形成多个给料口，从而实现多头家畜同时平稳有序的进食，同时在分隔板上设有凸块，槽体的内侧设有凹槽实现分隔板与槽体间的可拆卸连接，从而方便槽体的清洗工作，通过在分隔板上设置刻度线可以用于观察加料的多少，从而控制家畜的进食量。通过设置高度可调的支架更加方便家畜进料。

附图说明

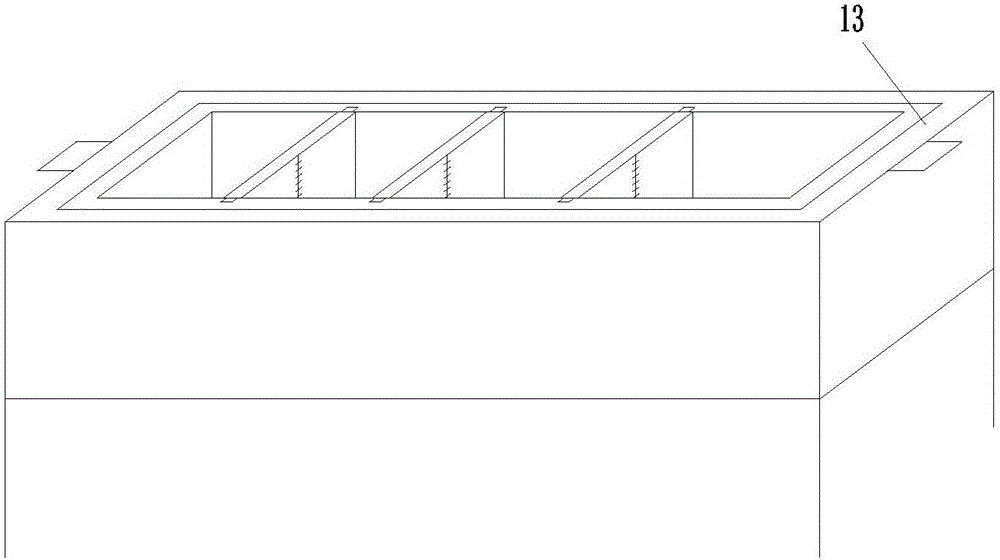

图1为本实用新型中喂料槽和加热装置安装的结构示意图；

图2为本实用新型的结构示意图；

图3为未安装分隔板的喂料槽的结构示意图；

图4为分隔板的结构示意图；

附图标记中：10-喂料槽、11-凹槽、12-分隔板、12a-凸块、12b-刻度线、13-围边、14-把手、20-加热装置、21-容纳槽、22-加热层、22a-进水口、23-岩棉保温层、24-支架。

具体实施方式

结合附图对本实用新型作进一步说明如下：

一种具有加热功能的喂料装置，包括喂料槽10和加热装置20，所述的喂料槽10包括槽体，槽体的内部设有多个分隔板12，所述的分隔板12上设有凸块12a，槽体的侧面内壁上设有凹槽11，所述凹槽11与凸块12a卡嵌配合使得分隔板12安装在槽体内部，所述的加热装置20包括容纳槽21，容纳槽21外由内向外依次设有加热层22和岩棉保温层23，所述的喂料槽10放置在容纳槽21内。

优选地，所述的加热层22设有进水口22a、出水口以及设置在加热层22内部的加热器。

优选地，所述的出水口设置在加热层22的底部。

优选地，所述的分隔板12沿高度方向上设有刻度线12b，所述的刻度线12b设置在分隔板12的中间位置。

优选地，所述的加热装置20的底部设有高度可调的支架24。

优选地，所述的喂料槽10的开口处设有沿水平方向向外延伸的围边13，所述的围边13上设有把手14。

本实用新型通过设置加热层22和岩棉保温层23，使得饲料始终处于家畜适应的温度范围内，通过设置多个分隔板12使得喂料槽形成多个给料口，从而实现多头家畜同时平稳有序的进食，同时在分隔板12上设有凸块12a，槽体的内侧设有凹槽11实现分隔板12与槽体间的可拆卸连接，从而方便槽体的清洗工作，通过在分隔板12上设置刻度线12b可以用于观察加料的多少，从而控制家畜的进食量。通过设置高度可调的支架24更加方便家畜进料。

以上所述的本实用新型实施方式，并不构成对本实用新型保护范围的限定。任何在本实用新型的精神和原则之内所作的修改、等同替换和改进等，均应包含在本实用新型的权利要求保护范围之内。
