一种加装太阳能电池板的播种机的制作方法

本实用新型属于农用机械领域，具体涉及一种加装太阳能电池板的播种机。

背景技术：

目前，我国农用机械行业发展迅速，用于农用机械的设备也多种多样，但是仍然面临着很多方面的挑战，需求寻找满足客户的解决方案。申请号：201310000826.3的中国专利文献报道了一种播种机，具体内容为：本发明的播种机，包括机架，机架的下端设有一个或一个以上的行车轮，行车轮的圆周面上开设有若干个通孔，每个通孔对应的设有一个带孔螺丝，行车轮的两个侧面的内部为中空式设计，中空内设有胃形料斗，胃形料斗固定连接于机架，胃形料斗的下端向行车轮的外侧伸出，行车轮的两侧还设有进料管，进料管的底端伸入行车轮的两侧中空内，机架的上端设有料槽和水槽，进料管的上端与料槽连通，胃形料斗的一端下侧设有隔板，行车轮的内侧下半边缘设有挡板，一个以上的行车轮与行车轮之间通过正反螺丝和空心管连接。本发明结构简单，工厂化生产成本低，播种材料破损率低，播种速度高。本新型结构含有上述专利有的优点，但是上述专利的播种机没有合理利用能源，造成对环境的污染严重，不适合应用推广。综上所述，所以我设计了一种加装太阳能电池板的播种机。

技术实现要素：

为了解决上述存在的问题，本实用新型提供一种加装太阳能电池板的播种机。

本实用新型是通过以下技术方案实现：

一种加装太阳能电池板的播种机，包括种子存放箱、太阳能电池板、计数传感器，所述种子存放箱下端安装着种子分离器，所述种子分离器设置在播种机支架上端，所述播种机支架下端连接着播种机行走轮，所述播种机行走轮上端安放着所述太阳能电池板，所述太阳能电池板通过导线连接着太阳能蓄电池，所述太阳能蓄电池与播种管道平行设置，所述播种管道下端安装着开沟器，所述开沟器上方设置着所述计数传感器，所述计数传感器下端连接着变频调速电机。

优选的，种子存放箱安装在播种机支架上端，播种机支架上端设置着太阳能电池板，播种管道上端连接着计数传感器。

优选的，太阳能电池板下端设置着播种管道，计数传感器安装在种子分离器内部，太阳能蓄电池通过导线连接着计数传感器。

优选的，播种机行走轮上端安装着太阳能蓄电池，太阳能蓄电池通过导线连接着变频调速电机，变频调速电机末端设置着播种机行走轮。

与现有的技术相比，本实用新型的有益效果是：本实用新型结构简单、设计合理、操作简便，可以有效的提高播种效率，而且通过利用太阳能，能减少对环境的污染，而使用成本不高，适合运用推广。

附图说明

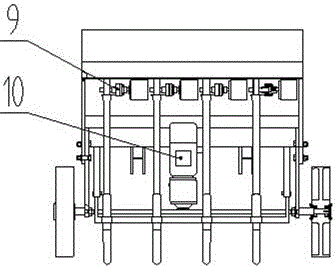

图1是本实用新型的结构主视图，

图2是本实用新型的结构左视图。

图中：1、种子存放箱，2、种子分离器，3、播种机支架，4、播种机行走轮，5、太阳能电池板，6、太阳能蓄电池，7、播种管道，8、开沟器，9、计数传感器，10、变频调速电机。

具体实施方式

下面结合附图与具体实施方式对本实用新型作进一步详细描述：

如图1、图2所示，一种加装太阳能电池板的播种机，包括种子存放箱1、太阳能电池板5、计数传感器9，所述种子存放箱1下端安装着种子分离器2，所述种子分离器2设置在播种机支架3上端，所述播种机支架3下端连接着播种机行走轮4，所述播种机行走轮4上端安放着所述太阳能电池板5，所述太阳能电池板5通过导线连接着太阳能蓄电池6，所述太阳能蓄电池6与播种管道7平行设置，所述播种管道7下端安装着开沟器8，所述开沟器8上方设置着所述计数传感器9，所述计数传感器9下端连接着变频调速电机10。

种子存放箱1安装在播种机支架3上端，播种机支架3上端设置着太阳能电池板5，播种管道7上端连接着计数传感器9，太阳能电池板5下端设置着播种管道7，计数传感器9安装在种子分离器2内部，太阳能蓄电池6通过导线连接着计数传感器9，播种机行走轮4上端安装着太阳能蓄电池6，太阳能蓄电池6通过导线连接着变频调速电机10，变频调速电机10末端设置着播种机行走轮4。

本新型结构安装有太阳能电池板、变频调速电机，太阳能电池板通过吸收太阳光，将太阳辐射能通过光电效应或者光化学效应直接或间接转换成电能，然后将电能存储到太阳能蓄电池供播种机使用，以实现环保无污染，变频调速电机简称变频电机，是指电机可以在变频器的驱动下实现不同的转速与扭矩，以适应负载的需求变化，以此提高播种的效率，本实用新型结构简单、设计合理、操作简便，可以有效的提高播种效率，而且通过利用太阳能，能减少对环境的污染，而使用成本不高，适合运用推广。

以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
