一种悬挂式植物种植装置的制作方法

本实用新型涉及植物种植技术领域，尤其涉及一种悬挂式植物种植装置。

背景技术：

植物代表着生机和活力，很多人喜欢在家里种植植物，但是因为阳台可用于摆放植物的面积有限，还有一些小户型不具有阳台，而在室内种植植物，阳光不够只能种植部分喜阴植物，人们往往感觉在家里种植植物困难，可以用于种植植物空间十分有限。虽然不是每个家庭都有阳台，但是绝大数家庭都有防盗窗或有晾衣绳，提供一种可以方便大家在家里的防盗窗上或晾衣绳上悬挂种植的装置，满足大家在家里种植植物的愿望十分必要。目前有一些人在家里自己用绳索编制挂篮，从而将植物挂起来，但是编制过程复杂，且每个挂篮能种植的植物非常有限，仍然不能满足需求。

技术实现要素：

本实用新型所要解决的技术问题是提供一种悬挂式植物种植装置。

本实用新型所采取的技术方案是：

一种悬挂式植物种植装置，包括悬挂结构和与悬挂结构连接的承托结构，所述承托结构包括至少两个承托盆，各个所述承托盆依次上下相连，所述承托盆包括盆本体和用于承托种植盆的支撑板，所述支撑板设于所述盆本体内部，所述盆本体的底部和所述支撑板之间形成一储水空间。

在一些具体的实施方式中，所述悬挂结构包括一挂件，所述挂件的两端均设有挂钩，所述支撑板的中心设有吊环，所述挂件的一端的挂钩与所述吊环相连。

在一些具体的实施方式中，所述支撑板上设有至少两个用于放置种植盆的凹陷，所述凹陷围绕所述支撑板的中心均匀设置。

在一些具体的实施方式中，所述悬挂式植物种植装置还包括至少一根吸水条，所述支撑板上开设有至少一个孔，所述吸水条穿过所述孔，所述吸水条一端设于所述储水空间内，所述吸水条另一端放置于种植盆内。

在一些具体的实施方式中，所述支撑板与所述盆本体一体成型。

在另一些具体的实施方式中，所述支撑板包括板一和板二，所述板一和所述板二通过轴连接，所述板一和所述板二可相对转动使得所述支撑板处于折叠状态或完全打开状态，在支撑板完全打开状态下，所述板一和所述板二在同一平面上，所述盆本体内分别对应所述板一和所述板二各设有至少一个挡条。

在进一步优选的实施方式中，所述板一的一侧边与所述板二的一侧边通过轴连接，所述板一的一侧边和所述板二的一侧边均设有凸起，所述凸起通过轴连接，在支撑板完全打开状态下，所述板一的一侧边和所述板二的一侧边在连接处紧密贴合。

在一些具体的实施方式中，所述盆本体和所述支撑板为透明材料。

在一些具体的实施方式中，所述盆本体的底部中心设有吊环，两个所述承托盆之间通过挂件二连接，所述挂件二的两端均设有挂钩，所述挂件二的一端与第一个所述承托盘的底部吊环连接，第二个所述承托盘的支撑板的中心设有吊环，所述挂件二的另一端与第二个所述承托盘的支撑板中心的吊环连接。

在一些具体的实施方式中，所述盆本体在高于所述储水空间的侧壁上设有通风孔。

本实用新型的有益效果是：

本实用新型提供了一种悬挂式植物种植装置，包括悬挂结构和与悬挂结构连接的承托结构，所述承托结构包括至少两个承托盆，各个所述承托盆依次上下相连，所述承托盆包括盆本体和用于承托种植盆的支撑板，所述支撑板设于所述盆本体内部，所述盆本体的底部和所述支撑板之间形成一储水空间，首先，该悬挂式植物种植装置包括至少两个承托盘，各个所述承托盆依次上下相连，能够更加充分地利用空间，能在有限的空间内种植更多的植物，此外，对于悬挂式植物种植装置来讲，给植物浇水较为不便，如果须每日将装置取下浇水使得照料植物的时间耗费过多，而本悬挂式植物种植装置的承托盘具有储水空间，通过引水装置即可给植物供水，无须经常取下装置浇水，只需在储水空间内水用完后补充即可。

附图说明

图1为实施例1中悬挂式植物种植装置的主视图；

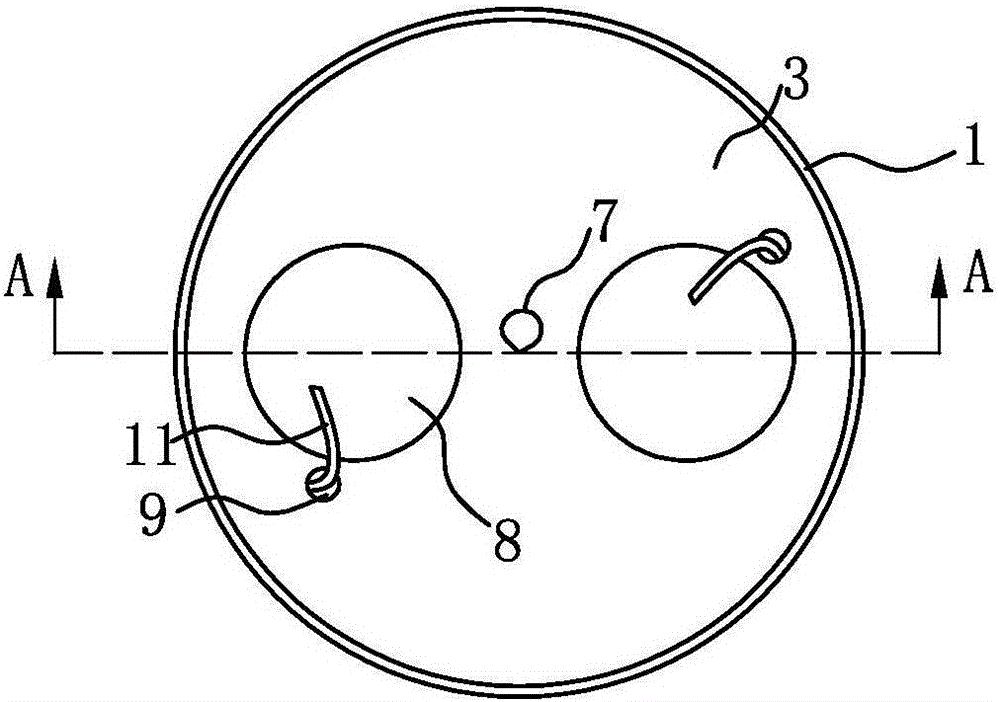

图2为实施例1中单个承托盆的俯视图；

图3为图2中A-A截面图；

图4为实施例2中单个承托盆的俯视图；

图5为图4中B-B截面图；

图6为支撑板爆炸结构图。

具体实施方式

以下将结合实施例和附图对本实用新型的构思、具体结构及产生的技术效果进行清楚、完整地描述，以充分地理解本实用新型的目的、特征和效果。显然，所描述的实施例只是本实用新型的一部分实施例，而不是全部实施例，基于本实用新型的实施例，本领域的技术人员在不付出创造性劳动的前提下所获得的其他实施例，均属于本实用新型保护的范围。另外，专利中涉及到的所有联接/连接关系，并非单指构件直接相接，而是指可根据具体实施情况，通过添加或减少联接辅件，来组成更优的联接结构。本实用新型创造中的各个技术特征，在不互相矛盾冲突的前提下可以交互组合。

实施例1：

参照图1，图1为实施例1中悬挂式植物种植装置的主视图，本实用新型提供了一种悬挂式植物种植装置，其特征在于，包括悬挂结构和与悬挂结构连接的承托结构，所述承托结构包括至少两个承托盆，各个所述承托盆依次上下相连，所述承托盆包括盆本体1和用于承托种植盆2的支撑板3，所述支撑板3设于所述盆本体1内部，所述盆本体1的底部和所述支撑板3之间形成一储水空间4。所述悬挂结构包括一挂件5，所述挂件5的两端均设有挂钩6，所述支撑板3的中心设有吊环一7，所述挂件5的一端的挂钩6与所述吊环7相连。所述支撑板3上设有至少两个用于放置种植盆2的凹陷8，所述凹陷8围绕所述支撑板3的中心均匀设置。所述悬挂式植物种植装置还包括至少一根吸水条11，所述支撑板3上开设有至少一个孔9，所述吸水条11穿过所述孔9，所述吸水条11一端设于所述储水空间4内，所述吸水条11另一端放置于种植盆2内。所述盆本体1的底部中心设有吊环二10，两个所述承托盆之间通过挂件二12连接，所述挂件二12的两端均设有挂钩13，所述挂件二12的一端与第一个所述承托盘的底部吊环二10连接，第二个所述承托盘的支撑板3的中心设有吊环一7，所述挂件二12的另一端与第二个所述承托盘的支撑板3中心的吊环一7连接。在优选的实施方式中，所述支撑板3与所述盆本体1一体成型。为了更方便美观，以及更方便观察所述储水空间4的水量，所述盆本体1和所述支撑板3为透明材料。

参照图2，图2为实施例1中单个承托盆的俯视图，图3为图2中A-A截面图在优选的实施例中，所述盆本体1为圆盆，所述支撑板3为与上述圆盆配合的圆形板，所述支撑板3上围绕中心对称设置有两个凹陷8，用于放置种植盆2，对称设置的凹陷8可以使得种植装置的重心保持在所述盆本体1的中心线上，防止悬挂过程种植盆2发生翻倒。

实施例2：

参照图4-6，图4为实施例2中单个承托盆的俯视图，图5为图4中B-B截面图，图6为支撑板爆炸结构图，本实用新型还提供了实施例2，本实施例与实施例1基本相同，不同之处在于：所述支撑板3包括板一14和板二15，所述板一14和所述板二15通过轴16连接，所述板一14和所述板二15可相对转动使得所述支撑板3处于折叠状态或完全打开状态，在支撑板3完全打开状态下，所述板一14和所述板二15在同一平面上，所述盆本体1内分别对应所述板一14和所述板二15各设有至少一个挡条17。在一些具体的实施方式中，所述板一14的一侧边18与所述板二15的一侧边19通过轴16连接，所述板一14的一侧边18和所述板二15的一侧边19均设有凸起20，所述凸起20通过轴16连接，在支撑板3完全打开状态下，所述板一14的一侧边18和所述板二15的一侧边19在连接处紧密贴合。所述盆本体1在高于所述储水空间4的侧壁上设有通风孔。
