一种多功能园林修剪工具的制作方法

本实用新型涉及园林修剪工具装置领域，具体涉及一种多功能园林修剪工具。

背景技术：

园林具有保护和改善环境的功能，园林中树枝的修剪可以使园林整体看起来更加美观整齐。以往修剪园林树枝，需要园林工人借助梯子爬到树上修剪，工作十分不便，具有很大的安全隐患，并且近距离观察修剪并不能实现整体修剪的效果，工人需要上下多次，浪费大量的劳动力，工作效率低，因此，需要一种能够远距离修剪，并可以近距离观察的园林修剪工具。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种多功能园林修剪工具。

本实用新型通过以下技术方案来实现上述目的：

一种多功能园林修剪工具，包括外壳、垂直升降杆、摄像头、修剪刀，所述外壳外部设置有升降手柄，所述外壳内部设置有液压缸，所述液压缸侧边设置有所述垂直升降杆，所述外壳上设置有液晶显示屏，所述垂直升降杆上方设置有支台，所述支台内部设置有气缸，所述气缸侧边设置有操作手柄，所述支台上方设置有支撑臂，所述支撑臂端部设置有回转台，所述回转台侧边设置有气杆，所述气杆侧边设置有弹簧座，所述弹簧座侧边设置有弹簧，所述弹簧侧边设置有所述修剪刀，所述修剪刀上设置有所述摄像头。

上述结构中，所述升降手柄控制所述液压缸提供充足的动力，使所述垂直升降杆起升一定的高度，所述气缸可以提供充足的动力使所述修剪刀剪断树枝，所述回转台可以控制所述修剪刀旋转，方便使用，在修剪时，所述摄像头可以实时监控修剪位置，并将显示信息显示在所述液晶显示屏上，人们在树下面整体观察，修剪方便，使用效果好。

为了进一步提高器使用效果，所述升降手柄用连杆与所述液压缸相连接，所述液压缸与所述垂直升降杆相连接。

为了进一步提高器使用效果，所述液晶显示屏用卡扣与所述外壳相连接，所述垂直升降杆与所述支台相连接。

为了进一步提高器使用效果，所述操作手柄与所述气缸相连接，所述气缸与所述气杆相连接，所述支撑臂用螺钉与所述支台相连接。

为了进一步提高器使用效果，所述回转台与所述支撑臂相连接，所述气杆与所述弹簧相连接。

为了进一步提高器使用效果，所述弹簧与所述弹簧座相连接，所述修剪刀与所述弹簧相连接，所述摄像头用螺钉与所述修剪刀相连接。

有益效果在于：该修剪工具采用液压伸缩系统，园林工人可以远距离修剪树枝，并且采用实时监控，可以自己距离观察修剪位置，整体观察修剪效果，使用方便，有效的提高了修剪效率和修剪效果。

附图说明

图1是本实用新型所述一种多功能园林修剪工具的主视图；

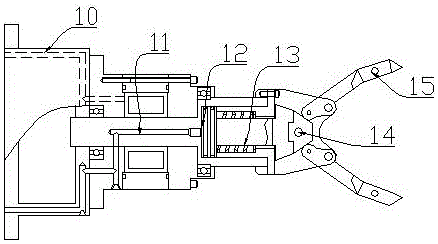

图2是本实用新型所述一种多功能园林修剪工具的局部结构视图。

1、外壳；2、升降手柄；3、液压缸；4、液晶显示屏；5、垂直升降杆；6、气缸；7、操作手柄；8、支台；9、支撑臂；10、回转台；11、气杆；12、弹簧座；13、弹簧；14、摄像头；15修剪刀。

具体实施方式

下面结合附图对本实用新型作进一步说明：

如图1-图2所示，一种多功能园林修剪工具，包括外壳1、垂直升降杆5、摄像头14、修剪刀15，外壳1外部设置有升降手柄2，外壳1方便园林工人手握防滑，升降手柄2可以控制修剪工具的高度，外壳1内部设置有液压缸3，液压缸3为修剪工具的升降提供动力，液压缸3侧边设置有垂直升降杆5，垂直升降杆5可以顶起支台8，使修剪工具升到一定的高度，外壳1上设置有液晶显示屏4，液晶显示屏4方便实时观察摄像信息，便于近距离控制修剪效果，垂直升降杆5上方设置有支台8，支台8可以固定支撑支撑臂9，支台8内部设置有气缸6，气缸6可以为修剪刀15提供充足的动力，气缸6侧边设置有操作手柄7，操作手柄7可以操作修剪刀15修剪树枝，支台8上方设置有支撑臂9，支撑臂9可以支撑回转台10，支撑臂9端部设置有回转台10，回转台10方便修剪刀15旋转，方便修剪，回转台10侧边设置有气杆11，气杆11用以推动弹簧座12，气杆11侧边设置有弹簧座12，弹簧座12侧边设置有弹簧13，弹簧13用以控制修剪刀15修剪和复位，弹簧13侧边设置有修剪刀15，修剪刀15可以有效的修剪树枝，修剪刀15上设置有摄像头14，摄像头14用以实时监控修剪位置。

上述结构中，升降手柄2控制液压缸3提供充足的动力，使垂直升降杆5起升一定的高度，气缸6可以提供充足的动力使修剪刀15剪断树枝，回转台10可以控制修剪刀15旋转，方便使用，在修剪时，摄像头14可以实时监控修剪位置，并将显示信息显示在液晶显示屏4上，人们在树下面整体观察，修剪方便，使用效果好。

为了进一步提高器使用效果，升降手柄2用连杆与液压缸3相连接，液压缸3与垂直升降杆5相连接，液晶显示屏4用卡扣与外壳1相连接，垂直升降杆5与支台8相连接，操作手柄7与气缸6相连接，气缸6与气杆11相连接，支撑臂9用螺钉与支台8相连接，回转台10与支撑臂9相连接，气杆11与弹簧13相连接，弹簧13与弹簧座12相连接，修剪刀15与弹簧13相连接，摄像头14用螺钉与修剪刀15相连接。

以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其效物界定。
