幼芽培养装置的制作方法

本实用新型涉及一种室内育芽装置，具体涉及一种幼芽培养装置。

背景技术：

随着室内育芽技术的推广，需要设计更适合室内育芽的育芽盒，育芽需要潮湿柔软的土壤，对一些种子来说，土壤的温度也很重要，合适的条件能够使种子以更快的速度生长发芽，对于室内育芽来说，提高效率、保证质量。

技术实现要素：

本实用新型的目的是提供一种植物幼芽培育盒，为种子的生长提供合适的条件，促进种子生长。

为解决上述技术问题,本实用新型提供的技术方案是：

一种幼芽培养装置，包括球形培养盒，所述的培养盒顶部设有喷水装置，所述的喷水装置包括设于培养盒顶壁的喷淋头、培养盒外部的水箱、输水管道及输水管道阀门；培养盒下半球内铺设有土壤层，在所述的土壤层内埋设有种子，在土壤层内部设有土壤翻动装置；所述的土壤翻动装置包括底座、旋转立柱，旋转立柱上设有旋转臂，所述的底座下端连接旋转电机，所述的旋转立柱带动旋转臂转动，翻动土壤；培养盒下半球的内壁上设有加热片；所述的培养盒顶部设有照明灯，所述的照明灯包括耐热玻璃外罩及外罩内的灯丝，所述的照明灯的玻璃外罩为双层结构，外层玻璃罩的下表面上设有散热通孔；所述的培养盒顶壁上设有光反射板，所述的光反射板包括用于反射光线的金属反光层。

所述培养盒的上半球体和下半球体之间可打开。

所述培养盒连接电源系统，所述的电源系统为照明灯、土壤翻动装置、加热片供电，采用220V交流电。

所述的旋转臂为一端连接旋转立柱的斜板。

所述的旋转立柱和旋转立柱上的旋转臂均为金属导热材料制成。

所述的照明灯的玻璃外罩与照明灯线路连接构件之间为密封连接。

所述的旋转臂上设有螺旋形导向板旋转臂，使土壤翻滚的同时不断向上移动从而对培养盒内的土壤循环加热。

有益效果：

本实用新型的幼芽培养装置其培养盒为球形，底部设有加热装置和土壤翻动装置，将种子和土壤整体埋置球形培养盒内，在土壤层内设有土壤搅拌装置，使土壤松动，具有均匀加热、节能的效果。

附图说明

图1：本实用新型的幼芽培养装置的结构示意图。

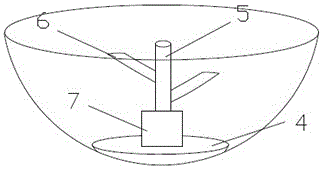

图2：土壤翻动装置的结构示意图。

图3：照明灯的结构示意图。

图4：旋转臂的结构示意图。

具体实施方式

下面结合具体实施例对本实用新型作进一步说明。

一种幼芽培养装置，包括球形培养盒，所述的培养盒顶部设有喷水装置，所述的喷水装置包括设于培养盒顶壁的喷淋头1、培养盒外部的水箱、输水管道及输水管道阀门（未示出）；培养盒下半球内铺设有土壤层2，在所述的土壤层内埋设有种子，在土壤层内部设有土壤翻动装置3；所述的土壤翻动装置包括底座4、旋转立柱5，旋转立柱上设有旋转臂6，所述的底座下端连接旋转电机7，所述的旋转立柱5带动旋转臂6转动，翻动土壤。所述的旋转臂为一端连接旋转立柱的斜板。所述的旋转立柱和旋转立柱上的旋转臂均为金属导热材料制成。所述的旋转臂上设有螺旋形导向板12。

培养盒下半球的内壁上设有加热片8；所述的培养盒顶部设有照明灯9，所述的照明灯包括耐热玻璃外罩及外罩内的灯丝，所述的照明灯的玻璃外罩为双层结构10，外层玻璃罩的下表面上设有散热通孔11。所述的照明灯的玻璃外罩与照明灯线路连接构件之间为密封连接。

所述培养盒的上半球体和下半球体之间可打开。所述培养盒连接电源系统，所述的电源系统为照明灯9、土壤翻动装置3、加热片8供电，采用220V交流电。

以上所述，仅是本实用新型的较佳实施例，并非对本实用新型作任何形式上的限制，任何熟悉本专业的技术人员，在不脱离本实用新型技术方案范围内，依据本实用新型的技术实质，对以上实施例所作的任何简单的修改、等同替换与改进等，均仍属于本实用新型技术方案的保护范围之内。
