一种高性能园林灌溉装置的制作方法

本实用新型涉及灌溉设备技术领域，尤其涉及一种高性能园林灌溉装置。

背景技术：

随着城镇园林绿化的发展，给花草树木进行灌溉是园林建设必不可少的一个程序，如何节约灌溉资源，降低灌溉成本，提高灌溉效率已成为园林建设不得不考虑的问题。现有的灌溉装置需要在地下安装水管，操作复杂，成本高，水管的设置还会影响植物的生长；且灌溉的范围很难确定，灌溉过程中会将水洒到路上，甚至会洒到游客的身上；且灌溉通常是全范围定时灌溉的，有时某些区域或植物并不需要灌溉，造成了大量水资源的浪费。

公开号为CN203708954U的专利公开了一种新型雨水灌溉装置，包括滤水箱、贮水箱和节水灌溉装置，所述滤水箱为带空腔的箱体，且滤水箱上部设置有箱盖；所述贮水箱上的入水口通过过滤管道与滤水箱出口连通；所述贮水箱底部设有带阀门的排淤口；所述节水灌溉装置的渗水槽顶部开口处设置有保护盖；所述保护盖上设有溢水/排气管。该灌溉装置需要在地下设置水管，工作量大，成本高，且影响植物生长。

技术实现要素：

本实用新型针对现有技术存在的问题，提出了一种高性能园林灌溉装置，能够自动检测需要灌溉的园林范围，并通过运输机直接进行灌溉，操作简单，节省了水资源，还保护了园林植物的生长环境。

本实用新型解决其技术问题所采用的技术方案是：一种高性能园林灌溉装置，包括水分检测机构，洒水机构，以及与所述水分检测机构和所述洒水机构电性连接的终端控制机构；

所述水分检测机构包括设置在土壤中的湿度传感器和设置在植物体内的生态检测器；

所述洒水机构包括运输机，与所述运输机底部连接的储水袋，设置在所述运输机顶部的控制器和视频监控器，和设置在所述运输机前端的定位器；

所述运输机底部设有固定杆和与所使固定杆配合使用的伸缩杆，所述固定杆底部设有挂钩，所述伸缩杆底部设有夹爪；所述储水袋底部设有与所述挂钩配合使有的挂带，所述储水袋顶部贯穿于所述夹爪；

所述终端控制机构包括与所述湿度传感器、所述生态检测器、以及所述控制器、所述定位器电性连接的终端控制器，和与所使视频监控器电性连接的视频显示器。

本实用新型包括水分检测机构，用于检测土壤及植物体内的含水量情况，如果存在缺水情况就发送信号给终端控制器，由终端控制器控制运输机将水带到缺水区域进行灌溉，而不是在不知道水分需求的情况下每天通过地下水管道到对植物进行定时灌溉，可节省大量水资源，且不会对植物的生长环境造成破环。

作为优选，所述夹爪为收紧带，一端与所述伸缩杆底部固定，另一端从收紧带本体的通孔中穿过、并与滑动块连接；所述伸缩杆设有与所述滑动块配合使用的滑动槽。

作为优选，所述夹爪为夹子，所述夹子包括两瓣夹片，任意一所述夹片与所述储水袋接触面设有允许所述储水袋缠绕若干圈的开口。

作为优选，所述储水袋设有与所述伸缩杆连接的限位绳。

作为优选，所述储水袋袋口设有硬性口环。

作为优选，所述定位器包括检测前方物体的第一定位器和检测高度的第二定位器。

作为优选，所述运输机内部设有驱动机构。

作为优选，所述运输机表面设置太阳能基板，所述太阳能基板上安装有太阳能电池片，所述太阳能电池片为所述驱动机构提供电能。

本实用新型的有益效果是，1、根据需求灌溉，节省了水资源；2、不需要在地底安装水管，节省了人力物力消耗，且不会破环植物生长环境；3、运输机由太阳能供电，能源消耗低。

附图说明

图1为本实用新型一种高性能园林灌溉装置中洒水机构的结构示意图；

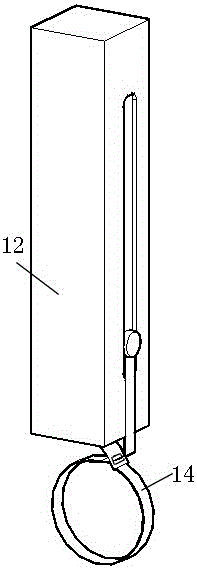

图2为图1中夹爪的结构示意图；

其中：1、运输机，11、固定杆，12、伸缩杆，13、挂钩，14、夹爪，2、储水袋，21、挂带，22、限位绳，3、控制器，4、视频监控器，5、定位器。

具体实施方式

下面结合附图并通过具体实施方式来进一步说明本实用新型的技术方案。

如图1、图2所示，一种高性能园林灌溉装置，其特征在于：包括水分检测机构，洒水机构，以及与所述水分检测机构和所述洒水机构电性连接的终端控制机构。所述水分检测机构包括设置在土壤中的湿度传感器和设置在植物体内的生态检测器。湿度传感器用于检测土壤中的含水量，通常设置在草坪和灌木丛下方的土壤中，生态检测器用于检测大型树木体内的含水量情况，通常设置在树根或树木体内。如果土壤或植物存在缺水状况，就会通过湿度传感器或生态检测器发送缺水信号给终端控制器，终端控制器就会通过洒水机构对缺水区域进行灌溉。

所述洒水机构包括运输机1，与所述运输机1底部连接的储水袋2，设置在所述运输机1顶部的控制器3和视频监控器4，和设置在所述运输机1前端的定位器5。所述定位器5包括检测前方物体的第一定位器和检测高度的第二定位器，第一定位器用来检测运输过程中运输机1前方是否有物体挡住，并及时避开；第二定位器用来检测运输机1与路面的高度，避免在运输过程中撞到游客。所述运输机1底部设有固定杆11和与所使固定杆11配合使用的伸缩杆12，所述固定杆11底部设有挂钩13，所述伸缩杆12底部设有夹爪14。所述储水袋2底部设有与所述挂钩13配合使有的挂带21，所述储水袋2顶部贯穿于所述夹爪14。装配时，现将一定量的灌溉水放入储水袋2中，然后将储水袋2底部的挂带21挂在挂钩13上，然后再将储水袋2袋口拧紧用夹爪14固定住，且使储水袋2袋口的位置高于储水袋2底部位置。

其中，所述夹爪14为收紧带，一端与所述伸缩杆12底部固定，另一端从收紧带本体的通孔中穿过、并与滑动块连接，所述伸缩杆12设有与所述滑动块配合使用的滑动槽。通过调节滑动块在滑动槽中的位置来控制收紧带的松紧。安装时，直接将袋口穿过松紧带，然后勒紧松紧带，使储水袋2中的水不能溢出。

或者，所述夹爪14为夹子，所述夹子包括两瓣夹片，任意一所述夹片与所述储水袋2接触面设有允许所述储水袋2缠绕若干圈的开口。安装时，将储水袋2袋口拧紧，然后再开口上绕几圈，再放开夹子，使夹子将袋口固定，使储水袋2中的水不能溢出。

所述储水袋2上设有与所述伸缩杆12连接的限位绳（22），夹爪14松开后，袋口还能与伸缩杆12连接，而不是直接由固定杆11倒挂，可避免运输机1在回程中储水袋2中的剩余水滴一路滴落而影响游客。所述储水袋2袋口设有硬性口环，便于往储水袋2中注水。

运输机1将水运到需要浇灌的园林区域后，先降低整体高度，然后降下伸缩杆12使袋口低于袋尾，接着松开夹爪14使水流出，对植物进行浇灌，浇灌完成后则直接返回。

所述终端控制机构包括与所述湿度传感器、所述生态检测器、以及所述控制器3、所述定位器5电性连接的终端控制器，和与所使视频监控器4电性连接的视频显示器。操作人员可直接通过视频显示器观看运输机1周围的环境以及灌溉状况，并通过终端控制器控制运输机1的整个运输灌溉流程。

另外，所述运输机1内部设有驱动机构。所述运输机1表面设置太阳能基板，所述太阳能基板上安装有太阳能电池片，所述太阳能电池片为所述驱动机构提供电能。运输机1可直接通过太阳能进行供电，能源消耗低，安全又环保。

上面所述的实施例仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的构思和范围进行限定。在不脱离本实用新型设计构思的前提下，本领域普通人员对本实用新型的技术方案做出的各种变型和改进，均应落入到本实用新型的保护范围，本实用新型请求保护的技术内容，已经全部记载在权利要求书中。
