一种园林草坪整理设备的制作方法

本实用新型涉及园林设备技术领域，具体是一种园林草坪整理设备。

背景技术：

草坪修剪机自出现以来，逐渐取代草坪的手工修剪，被广泛应用到一些大型草坪和家庭园林的修剪工作中，大大提高了工作效率。目前，使用较为广泛的是手扶式草坪修剪机， 其通过发动机驱动位于底盘下面的旋转刀架沿垂直轴旋转，刀架上的刀片水平切割杂草而实现对草坪修剪，并利用刀架高速旋转带动刀片运动形成的气流将修剪产生的草屑收集到草屑储存箱中。但是，这种装置移动不便，草屑收集效果差，切割后的草屑容易落到草坪上，还需要进行二次清理，增加了园林工人的负担。

技术实现要素：

本实用新型的目的在于提供一种园林草坪整理设备，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种园林草坪整理设备，包括机壳，所述机壳为从中间往两端直径逐渐变小的鼓形结构，机壳的底部开设有圆形缺口，所述机壳的内侧中部设有转轴，机壳的外侧顶部还设有用于对转轴进行驱动的驱动机构，所述转轴的上部设有推料螺旋，所述转轴的底端安装固定有切割刀，所述推料螺旋和切割刀的外侧配合设有导料筒，导料筒的下端固定连接于机壳上，导料筒的上端与机壳的内侧顶部设有导料间隙，所述导料筒的外侧空间为存料腔，存料腔的外侧还设有网隔板，所述机壳的底部还设有多个与存料腔连通的排料口，所述机壳的侧面中部周向分布有多个支管，支管的一端与存料腔连通，支管的另一端连接于环管上，所述环管上还设有抽风管，抽风管的另一端与设于机壳顶部左侧的抽风机连接，所述机壳的顶部右侧设有挠性管，挠性管的另一端安装有照明灯，所述机壳的左侧上部还设有把手，把手的端部设有用于对抽风机、驱动机构和照明灯进行控制的控制开关，所述机壳的侧面下部设有支撑板，支撑板的下侧周向设有多个支腿，支腿的下端安装有万向轮。

作为本实用新型进一步的方案：所述驱动机构为电机或汽油机。

作为本实用新型进一步的方案：所述推料螺旋焊接固定于转轴上，推料螺旋为上大下小的锥形螺旋。

作为本实用新型进一步的方案：所述切割刀的下端面与机壳的底面齐平，切割刀由周向均匀分布的三片弧形刀片组成，且切割刀旋转所形成的圆形半径小于机壳底部圆形缺口的半径。

作为本实用新型进一步的方案：所述导料间隙的高度为5～10cm。

作为本实用新型进一步的方案：所述的各个排料口均位于网隔板的内侧。

作为本实用新型进一步的方案：所述支撑板为环形板。

作为本实用新型进一步的方案：所述支腿为弹性伸缩杆。

与现有技术相比，本实用新型的有益效果是：通过长度可调的支腿和万向轮便于适应不同的草坪修剪需要，通过控制开关可对装置各部件进行控制，通过驱动机构驱动转轴转动，可通过切割刀对草坪进行修剪，通过推料螺旋可对修剪后的草屑进行提升，并通过导料筒上端的导料间隙进入到存料腔中储存，通过排料口可以排出草屑，通过控制抽风机动作，可使得各个支管的端口处产生负压，更利于草屑进入到存料腔内，且通过网隔板可对草屑进行阻挡，以免对支管造成堵塞，可靠性高，通过设置任意移动的照明灯便于进行光线不足时的照明使用。综上所述，该装置稳定性高，安全可靠，易于操作，便于推广利用。

附图说明

图1为本实用新型的结构示意图。

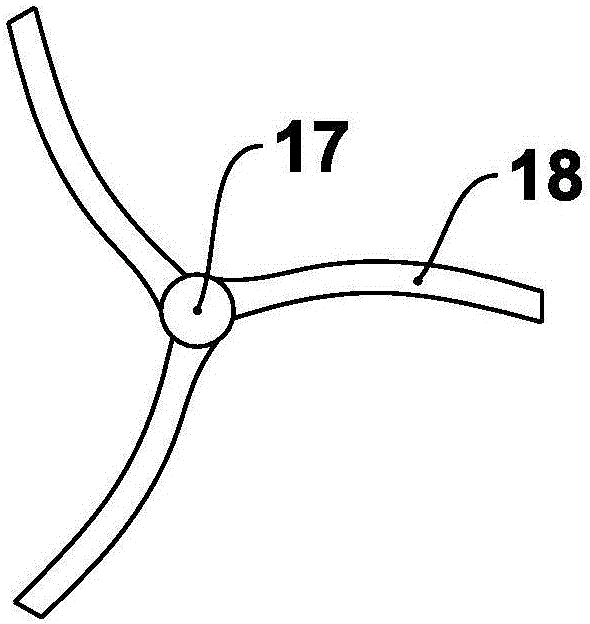

图2为本实用新型中切割刀的结构示意图。

图中：1-万向轮，2-支腿，3-支撑板，4-环管，5-支管，6-照明灯，7-挠性管，8-驱动机构，9-抽风机，10-抽风管，11-把手，12-控制开关，13-导料筒，14-网隔板，15-排料口，16-推料螺旋，17-转轴，18-切割刀，19-机壳。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～2，本实用新型实施例中，一种园林草坪整理设备，包括机壳19，所述机壳19为从中间往两端直径逐渐变小的鼓形结构，机壳19的底部开设有圆形缺口，所述机壳19的内侧中部设有转轴17，机壳19的外侧顶部还设有用于对转轴17进行驱动的驱动机构8，所述驱动机构8为电机或汽油机，可根据实际情况进行选择，所述转轴17的上部设有推料螺旋16，推料螺旋16焊接固定于转轴17上，推料螺旋16为上大下小的锥形螺旋，通过推料螺旋16可对草屑进行提升，所述转轴17的底端安装固定有切割刀18，所述切割刀18的下端面与机壳19的底面齐平，切割刀18由周向均匀分布的三片弧形刀片组成，且切割刀18旋转所形成的圆形半径小于机壳19底部圆形缺口的半径，所述推料螺旋16和切割刀18的外侧配合设有导料筒13，导料筒13的下端固定连接于机壳19上，导料筒13的上端与机壳19的内侧顶部设有导料间隙，导料间隙的高度为5～10cm，所述导料筒13的外侧空间为存料腔，存料腔的外侧还设有网隔板14，所述机壳19的底部还设有多个与存料腔连通的排料口15，且各个排料口15均位于网隔板14的内侧，通过排料口15可以排出草屑。

所述机壳19的侧面中部周向分布有多个支管5，支管5的一端与存料腔连通，支管5的另一端连接于环管4上，所述环管4上还设有抽风管10，抽风管10的另一端与设于机壳19顶部左侧的抽风机9连接，控制抽风机9动作，可使得各个支管5的端口处产生负压，利于草屑进入到存料腔内，且通过网隔板14可对草屑进行阻挡，以免对支管5造成堵塞，所述机壳19的顶部右侧设有挠性管7，挠性管7的另一端安装有照明灯6，通过设置任意移动的照明灯6便于进行光线不足时的照明使用。

所述机壳19的左侧上部还设有把手11，把手11的端部设有用于对抽风机9、驱动机构8和照明灯6进行控制的控制开关12，所述机壳19的侧面下部设有支撑板3，支撑板3为环形板，支撑板3的下侧周向设有多个支腿2，支腿2为弹性伸缩杆，支腿2的下端安装有万向轮1，通过对支腿2进行调节，可提升切割刀18的切割效果。

另外，本实用新型中，抽风机9、驱动机构8和照明灯6的供电方式可以采用市电或油力发电供电，选择灵活，不再赘述。

本实用新型的工作原理是：工作时，可以根据待修剪草坪状况进行灵活调节支腿2的长度，通过万向轮1方便装置灵活移动，通过把手11可对装置进行把持，通过控制开关12可对装置各部件进行控制，通过驱动机构8驱动转轴17转动，可通过切割刀18对草坪进行修剪，通过推料螺旋16可对修剪后的草屑进行提升，并通过导料筒13上端的导料间隙进入到存料腔中储存，通过排料口15可以排出草屑，通过控制抽风机9动作，可使得各个支管5的端口处产生负压，更利于草屑进入到存料腔内，且通过网隔板14可对草屑进行阻挡，以免对支管5造成堵塞，可靠性高，此外，通过设置任意移动的照明灯6便于进行光线不足时的照明使用。
