一种捕鼠器的制作方法

本实用新型属于捕鼠技术领域，具体涉及一种捕鼠器。

背景技术：

目前，市场上有各种各样的捕鼠器，但是它们的结构复杂，一般只能从固定方向捕获老鼠，从而降低了捕鼠几率，该捕鼠器能够有效的解决上述所出现的问题，来满足人们有效捕鼠的使用需求。

技术实现要素：

本实用新型的目的在于提供一种捕鼠器，以解决上述背景技术中提出的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种捕鼠器，包括主支撑管、捕鼠盖、底座、活动板和诱食盒，所述主支撑管的顶端设置有滑动支撑管，所述滑动支撑管的上方设置有捕鼠盖，所述捕鼠盖的上表面安装有玻璃窗，所述玻璃窗上设置有把手，所述滑动支撑管的右端安装有支撑球，所述滑动支撑管的下方安装有圆柱管，且圆柱管通过横立支撑管固定在主支撑管的内部，所述主支撑管的中间安装有三角钮扣，所述主支撑管通过副支撑柱固定在底座的上表面，所述底座的中心位置设置有活动板，所述活动板的上表面中心固定有细绳，所述细绳设置在主支撑管的内部，且细绳通过圆柱管与滑动支撑管的左端连接，所述活动板的下方设置有弹簧，且弹簧的下端固定在底座内部的下面，所述诱食盒固定在主支撑管的下端。

优选的，述三角钮扣的上端与主支撑管的表面活动连接。

优选的，所述玻璃窗与捕鼠盖的上表面活动连接。

优选的，所述底座的边缘成倾斜结构。

本实用新型的有益效果：该捕鼠器结构简单、经济实用、使用方便，通过捕活动板诱食盒的配合使用，能够达到引鼠的作用，通过底座上方设置捕鼠盖，增加捕鼠几率，达到有效捕鼠的目的。

附图说明

图1为本实用新型的结构示意图；

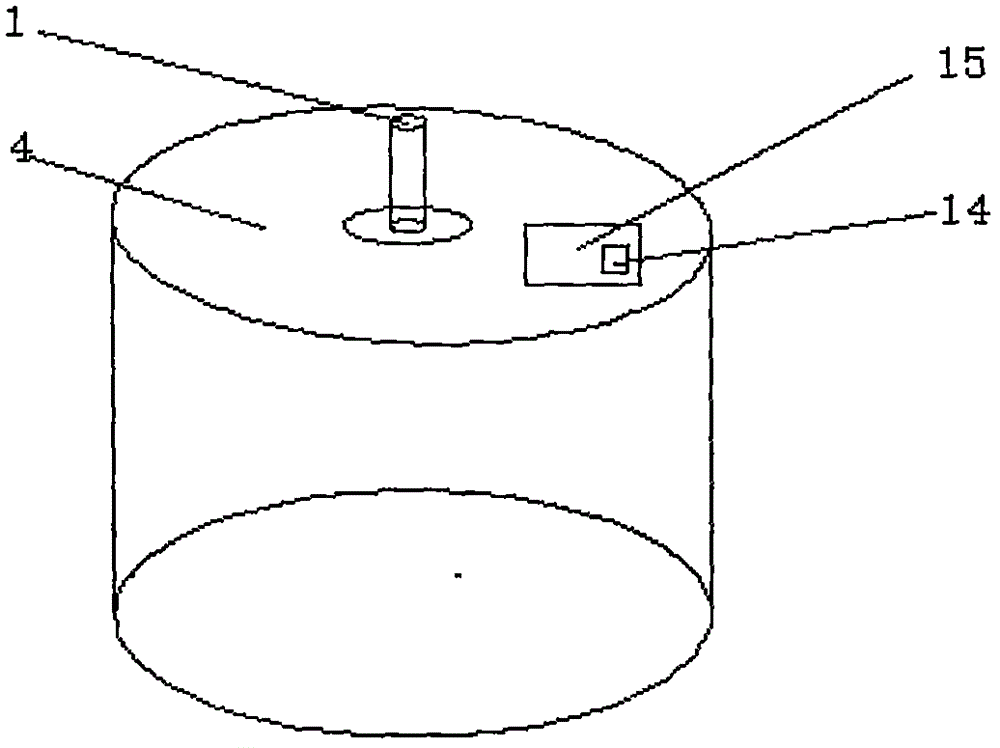

图2为本实用新型的捕鼠盖的结构示意图；

图3为本实用新型的滑动支撑管的安装示意图；

图4为本实用新型的主支撑管的安装示意图。

图中：1、主支撑管，2、滑动支撑管，3、圆柱管，4、捕鼠盖，5、三角钮扣，6、底座，7、弹簧，8、活动板，9、诱食盒，10、细绳，11、副支撑柱，12、横立支撑管，13、支撑球，14、把手，15、玻璃窗。

具体实施方式

请参阅图1-4，本实用新型提供一种技术方案：一种捕鼠器，包括主支撑管1、捕鼠盖4、底座6、活动板8和诱食盒9，主支撑管1的顶端设置有滑动支撑管2，滑动支撑管2的上方设置有捕鼠盖4，捕鼠盖4的上表面安装有玻璃窗15，且玻璃窗15与捕鼠盖4的上表面活动连接，玻璃窗15上设置有把手14，滑动支撑管2的右端安装有支撑球13，滑动支撑管2的下方安装有圆柱管3，且圆柱管3通过横立支撑管12固定在主支撑管1的内部，主支撑管1的中间安装有三角钮扣5，且三角钮扣5的上端与主支撑管1的表面活动连接，主支撑管1通过副支撑柱11固定在底座6的上表面，底座6的中心位置设置有活动板8，且底座6的边缘为倾斜结构，活动板8的上表面中心固定有细绳10，细绳10设置在主支撑管1的内部，且细绳10通过圆柱管3与滑动支撑管2的左端连接，活动板8的下方设置有弹簧7，且弹簧7的下端固定在底座6内部的下面，诱食盒9固定在主支撑管1的下端。

工作原理：使用时，将诱食放入诱食盒9中，当老鼠从任意方向经过底座6的倾斜边缘，来到活动板8上，由于活动板8上的重量增加，活动板8挤压下方的弹簧7，从而活动板8下降，固定在活动板8上的细绳10拉动上方滑动支撑管2，滑动支撑管2带动支撑球13贴紧主支撑管1的表面，捕鼠盖4由于失去支撑球13的支撑，在重力作用下捕鼠盖4下降，由于三角纽扣5的上端与主支撑管1的表面活动连接，捕鼠盖4能顺利通过三角纽扣4，捕鼠盖4盖住底座6老鼠后由于上方的三角纽扣4的阻挡，捕鼠盖4不能在上下移动，由于主支撑柱1的阻挡，捕鼠盖4不能再前后左右移动，从而捕获老鼠，捕获老鼠后，拉起把手14，打开玻璃窗15就可以拿走老鼠。

以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
