本实用新型涉及挖坑设备技术领域，具体为一种框架式挖坑机。

背景技术：

目前，在我国用于植树造林及立桩等坑穴作业的挖坑机领域中，传统机型都是用带后动力输出的四轮拖拉机驱动挖坑装置，但随着国家农业及林业面积的迅速扩展，用四轮拖拉机驱动的挖坑机存在很多缺陷，工作效率低，机动灵活性能差，远远不能满足很多园林业用户的实际需求。还有的挖坑机械多为专用工程机械，通常为季节性使用，一年中有多半时间是处于闲置状态，这样就造成了资源的浪费，同时还有的采用传统的铁锹等工具进行挖坑，这样挖坑效果更差，不能更好的提高挖坑效率，且不能更好的加以利用。现有的挖坑机手持的需要专业人员操作，操作时有一定的危险性，不能自动和多角度转动。

技术实现要素：

本实用新型的目的在于提供一种框架式挖坑机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种框架式挖坑机，包括框架台和移动式挖坑机，所述框架台的上设置有液压控制箱，且液压控制箱的一旁设置有移动装置，所述液压控制箱的另一旁设置有无线遥控器，所述框架台的内侧设置有横向移动导轨，且横向移动导轨上设置有液压升降装置，所述移动式挖坑机安装在液压升降装置的底部，且移动式挖坑机的上设置有汽油机，所述汽油机的底部设置有钻杆角度调节器，且钻杆角度调节器的底部设置有钻杆，所述钻杆的外侧设置有叶片，且钻杆的底端设置有钻头刀片，所述框架台安装在支撑框架上，且支撑框架的底部设置有固定底锥。

优选的，所述固定底锥的一侧设置有万向脚轮，且万向脚轮通过移动脚轮架固定在支撑框架的底部。

优选的，所述固定底锥由固定垫片和插地锥组成。

优选的，所述移动装置和移动式挖坑机均与无线遥控器电连接。

优选的，所述移动式挖坑机通过移动装置在框架台的下方移动。

优选的，所述横向移动导轨与液压升降装置通过滑块连接，且液压升降装置的两端分别固定在两个滑块上。

与现有技术相比，本实用新型的有益效果是：结构合理，使用方便，通过万向脚轮方便设备的移动和运输，通过固定底锥可以方便在地面上固定，通过移动装置带动移动式挖坑机在框架台平面移动，通过无线遥控装置可以遥控挖坑的位置和挖坑的深度，无线远程操作更加安全，避免施工人员在操作过程中受伤，通过钻杆角度调节器可以调节钻杆的角度来控制坑的大小。

附图说明

图1为本实用新型的结构示意图；

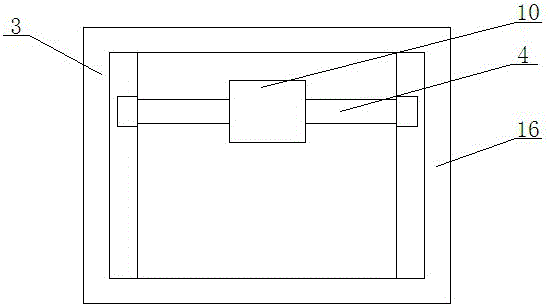

图2为本实用新型框架台的结构示意图；

图3为本实用新型横向导轨的结构示意图。

图中：1-液压控制箱；2-移动装置；3-框架台；4-液压升降装置；5-汽油机；6-叶片；7-移动脚轮架；8-万向脚轮；9-无线遥控器；10-移动式挖坑机；11-钻杆角度调节器；12-钻杆；13-支撑框架；14-钻头刀片；15-固定底锥；16-横向移动导轨。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3可知，本实用新型提供一种技术方案：一种框架式挖坑机，包括框架台3和移动式挖坑机10，框架台3的上设置有液压控制箱1，且液压控制箱1的一旁设置有移动装置2，液压控制箱1的另一旁设置有无线遥控器9，框架台3的内侧设置有横向移动导轨16，且横向移动导轨16上设置有液压升降装置4，移动式挖坑机10安装在液压升降装置4的底部，且移动式挖坑机10的上设置有汽油机5，汽油机5的底部设置有钻杆角度调节器11，且钻杆角度调节器11的底部设置有钻杆12，钻杆12的外侧设置有叶片6，且钻杆12的底端设置有钻头刀片14，框架台3安装在支撑框架13上，且支撑框架13的底部设置有固定底锥15。

固定底锥15的一侧设置有万向脚轮8，且万向脚轮8通过移动脚轮架7固定在支撑框架13的底部，通过万向脚轮8方便挖坑机移动和运输，适用于不同场所的挖坑操作，固定底锥15由固定垫片和插地锥组成，便于框架的固定避免挖坑过程中设备晃动导致设备损坏，移动装置2和移动式挖坑机10均与无线遥控器9电连接，移动式挖坑机10通过移动装置2在框架台3的下方移动，所述横向移动导轨16与液压升降装置4通过滑块连接，且液压升降装置4的两端分别固定在两个滑块上。

本实施例的工作原理：使用该框架式挖坑机时，通过万向脚轮8将挖坑机移动到需要挖坑的位置区域，通过固定底锥15将支撑框架13固定在地面上，通过无线遥控器9无线遥控移动装置2调节移动式挖坑机10的落点位置，通过液压升降装置4控制移动式挖坑机10的下降深度，通过钻杆角度调节器11在挖坑过程中调节钻杆12的角度可以调节土坑的直径大小。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
