一种大蒜播种机的制作方法

本实用新型涉及农业机械领域，具体为一种大蒜播种机。

背景技术：

大蒜是一种最常用的食材，其用途是非常的广泛，我国种植大蒜的面积是广阔的，但目前种植的方法还只是人工种植，种植效率低，已有的机器种植时蒜蕊方向出错，这样往往大蒜的收成与市场的需求不能很好的结合起来。而且种植的方法不同也会影响大蒜的质量，种下的大蒜品种不同也影响大蒜的成活率。

技术实现要素：

本实用新型的目的在于提供一种大蒜播种机，以解决上述背景技术中提出的种植效率不高和现在机器不实用等问题。

为实现上述目的，本实用新型提供如下技术方案：一种大蒜播种机，包括手柄、筛选齿轮、动力转矩棒、车轮、大蒜储容口、蒜皮剥离器、良品进物口、驱动转盘、蒜蕊导向板、成品软通道、开始按钮和停止按钮；所述大蒜储容口的下侧安装有蒜皮剥离器，所述蒜皮剥离器的下侧设置有良品进物口，所述良品进物口的右下侧安装有筛选齿轮，且良品进物口的左下侧安装有电动机，且电动机的下侧设置有动力转盘，所述筛选齿轮的右下侧安装有驱动转盘，且驱动转盘的表面安装有传送带，所述驱动转盘的下侧设置有蒜蕊导向板，所述蒜蕊导向板的右侧安装有支架，且蒜蕊导向板的下侧设置有成品软通道，所述成品软通道的下侧安装有动力转矩棒，所述动力转矩棒的下侧安装有播种通道,所述手柄安装在机体的上侧，所述车轮安装在机体的下侧，所述机体的正面左侧设置有开始按钮，所述开始按钮的右侧设置有停止按钮，所述停止按钮的右侧设置有变速按钮，所述开始按钮、停止按钮和变速按钮的输出端均与电动机的输入端电性连接。

优选的，所述蒜皮剥离器设置为一层带刀片的圆孔过滤网。

优选的，所述筛选齿轮的表面安装有重力检测装置。

优选的，所述电动机为一种自适应变频调速电动机。

优选的，所述蒜蕊导向板的内部设置有智能识别曲面。

与现有技术相比，本实用新型的有益效果是：为了确保大蒜的出芽率，设置了蒜皮剥离器，可将蒜皮正确的切除提高了大蒜的成活率，筛选齿轮带有重力检测功能，可选择出不符合种植条件的大蒜，电动机则采用变频调速装置可对播种通道进行受力改变大蒜种植时的深度，在播种时蒜蕊的方向则通过蒜蕊导向板进行选择，确保大蒜种植时蒜蕊朝上的，这样有利于大蒜的质量和成活率。

附图说明

图1为本实用新型一种大蒜播种机的整体结构示意图；

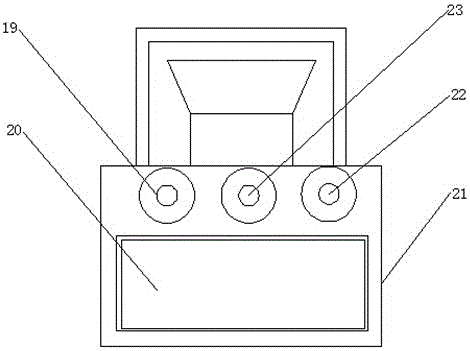

图2为本实用新型一种大蒜播种机的正面结构示意图。

图中：1-手柄、2-筛选齿轮、3-电动机、4-动力转盘、5-动力转矩棒、6-车轮、7-大蒜储容口、8-蒜皮剥离器、9-良品进物口、10-重力检测装置、11-传送带、12-链条、13-驱动转盘、14-蒜蕊导向板、15-智能识别曲面 、16-支架、17-成品软通道、18-播种通道、19-开始按钮、20-废品出口、21-机体、22-变速按钮、23-停止按钮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供的一种实施例：一种大蒜播种机，包括手柄1、筛选齿轮2、动力转矩棒5、车轮6、大蒜储容口7、蒜皮剥离器8、良品进物口9、驱动转盘13、蒜蕊导向板14、成品软通道17、开始按钮19和停止按钮23；大蒜储容口7的下侧安装有蒜皮剥离器8，蒜皮剥离器8的下侧设置有良品进物口9，良品进物口9的右下侧安装有筛选齿轮2，且良品进物口9的左下侧安装有电动机3，且电动机3的下侧设置有动力转盘4，筛选齿轮2的右下侧安装有驱动转盘13，且驱动转盘13的表面安装有传送带11，驱动转盘13的下侧设置有蒜蕊导向板14，蒜蕊导向板14的右侧安装有支架16，且蒜蕊导向板14的下侧设置有成品软通道17，成品软通道17的下侧安装有动力转矩棒5，动力转矩棒5的下侧安装有播种通道18,手柄1安装在机体21的上侧，车轮6安装在机体21的下侧，机体21的正面左侧设置有开始按钮19，开始按钮19的右侧设置有停止按钮23，停止按钮23的右侧设置有变速按钮22，开始按钮19、停止按钮23和变速按钮22的输出端均与电动机3的输入端电性连接。

蒜皮剥离器8设置为一层带刀片的圆孔过滤网，筛选齿轮2的表面安装有重力检测装置10，电动机3为一种自适应变频调速电动机，蒜蕊导向板14的内部设置有智能识别曲面15。

具体使用方式：本实用新型工作中，按下开始按钮19使机体21处于待工作状态，再将大蒜从大蒜储容口7上方装入，经过蒜皮剥离器8将杂质去除，大蒜经由筛选齿轮2过后被分到传送带11上的物料卡槽中，最后从播种通道18出来，另外调节变速按钮22可以调节播种通道18的种植深度以便适应不同的土地。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
