一种刀头框架的制作方法

本实用新型涉及一种草坪养护机械设备，特别是一种为高尔夫球场草坪机刀组配套的刀头框架。

背景技术：

刀头框架属于通用设备，在多联的剪草机、梳草机等设备上应用广泛。国内外现有刀头框架调高方式以滑槽形式为主，由于制造精度及结构本身问题，调节困难。市场上还有一款刀头框架，后辊调高方式以滑槽通过齿形配合限位，但其对于制造精度要求很高，加工困难，增加了制造成本，同时前辊的调高为刚性连接，单边调节困难。

技术实现要素：

本实用新型的目的是提供一种刀头框架，其加工难度低，制造成本低，还可以轻松实现单边调节。

为实现上述目的，本实用新型采取以下技术方案：

一种刀头框架，它包括两个平行的侧板，通过横梁固定连接；该侧板前部设有前辊调高机构，该侧板后部设有后辊调高机构；

该后辊调高机构包括两个连接板，分别位于两个侧板内侧，两个连接板底部之间设有后辊；该侧板对应该连接板的位置设有竖向的通槽，该通槽外部竖向间隔设有若干沉孔；该通槽内设有圆头螺栓，该侧板与该连接板通过该圆头螺栓固定连接；该圆头螺栓的钉头外径大于该通槽宽度，且小于或等于该沉孔内径，使该钉头卡扣在该沉孔内。

进一步的，所述前辊调高机构设有调高杆；两个调高杆底端之间设有前辊，该前辊两端均铰接在该调高杆底端的轴杆上，该前辊可以绕该轴杆转动。

进一步的，所述侧板包括第一侧板和第二侧板，二者之间通过卡扣连接。

进一步的，所述通槽为两条，每条通槽设有三个所述沉孔。

本实用新型的有益效果是：本实用新型的插孔快速调高机构操作简单，对制造精度要求较低，大大节约了成本；前辊采用铰连接方式连接，可以实现单边调节，操作更加方便。

附图说明

图1是本实用新型的结构示意图。

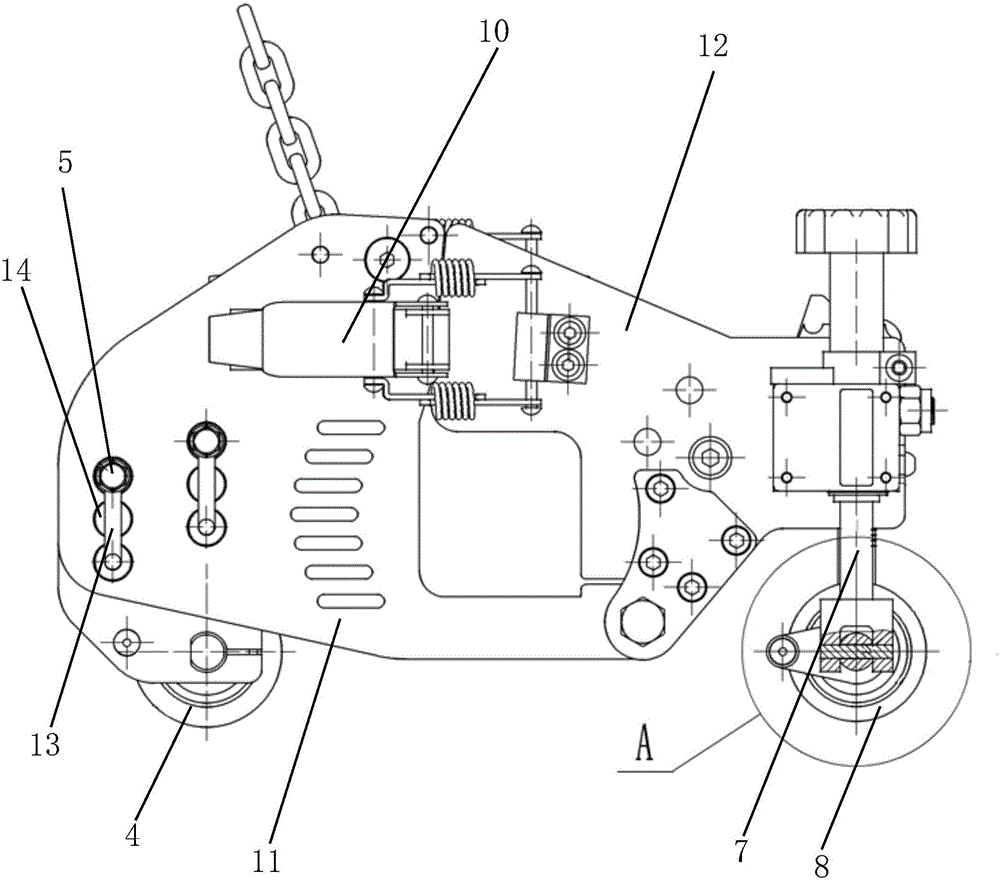

图2是本实用新型的侧视图。

图3是图2中A处的放大示意图。

具体实施方式

以下将以具体实施例结合附图来说明本实用新型的结构和所欲达到的技术效果，但所选用的实施例仅用于说明解释，并非用以限制本实用新型的范围。

如图1-图2所示，本实用新型提供一种刀头框架，它包括两个平行的侧板1，通过横梁2固定连接。该侧板1包括第一侧板11和第二侧板12，二者之间通过卡扣10连接。该侧板1前部设有前辊调高机构，该侧板1后部设有后辊调高机构。

该后辊调高机构包括两个连接板3，分别位于两个侧板1内侧，两个连接板3底部之间设有后辊4。该侧板1对应该连接板3的位置设有竖向的通槽13，该通槽13外部竖向间隔设有若干沉孔14。例如该通槽13为两条，每条通槽13设有三个沉孔14，但不以此为限。该通槽13内设有圆头螺栓5，该侧板1与该连接板3通过该圆头螺栓5固定连接。该圆头螺栓5的钉头外径大于该通槽13宽度，且小于或等于该沉孔14内径，使该钉头卡扣在该沉孔14内。该圆头螺栓5中部在通槽13中上下运动，可以实现快速调节。

如图1-图3所示，该前辊调高机构设有调高杆7，两个调高杆7底端之间设有前辊8，该前辊8两端均铰接在该调高杆7底端的轴杆71上，该前辊8可以绕该轴杆71转动，可以实现单边调节，操作更加方便。

本实用新型的插孔快速调高机构操作简单，对制造精度要求较低，大大节约了成本；前辊采用铰连接方式连接，可以实现单边调节，操作更加方便。

本实用新型是以所述的权利要求所限定的。但基于此，本领域的普通技术人员可以做出种种显然的变化或改动，都应在本实用新型的主要精神和保护范围之内。
