一种三点悬挂式球道梳草切根机的制作方法

本实用新型涉及一种草坪养护机械设备，特别是一种三点悬挂式球道梳草切根机。

背景技术：

球道梳草切根机用于在高尔夫球场球道草坪上进行梳草切根，已有的三点悬挂式球道梳草切根机的后部皮带轮为整体多槽皮带轮，皮带拆装困难，而且后部皮带的张紧力仅仅依靠螺栓锁紧时与侧板间的摩擦力，皮带容易打滑并且跑偏。因此，现有的球道梳草切根机需要进一步的改进。

技术实现要素：

本实用新型的目的是提供一种三点悬挂式球道梳草切根机，其可以解决皮带拆装困难的问题，同时本实用新型的皮带张紧结构可以保证皮带张紧力，降低跑偏的可能性。

为实现上述目的，本实用新型采取以下技术方案：

一种三点悬挂式球道梳草切根机，它包括机架，该机架前部设有前刀组总成，该前刀组总成左右两侧分别设有左调高总成和右调高总成；该机架中部左右两侧分别设有左刀组总成和右刀组总成；该机架前部设有齿轮箱，该齿轮箱两侧均连接第一链轮；该机架顶面中部设有两个平行的安装板，各安装板均设有相对的第一转轴；该机架中部两侧均设有相对的第二转轴；两个第一转轴内端均设有第一皮带轮，外端均设有第二链轮；位于同一侧的第一链轮和第二链轮通过链条连接；两个第二转轴内端均设有第二皮带轮，外端均设有用于连接刀轴的万向节；位于同一侧的第一皮带轮和第二皮带轮通过皮带连接；两个安装板之间还设有皮带张紧机构，位于该第二皮带轮上方。

进一步的，所述皮带张紧机构包括第三转轴，该第三转轴设有张紧轮，所述皮带绕经该张紧轮。

进一步的，所述齿轮箱、所述两个安装板外侧覆盖有保护壳。

本实用新型的有益效果是：本实用新型的三点悬挂式球道梳草切根机较现有装置皮带拆装方便，张紧机构安全可靠，大大提高了机器的维护和维修效率。

附图说明

图1是本实用新型的整体结构示意图。

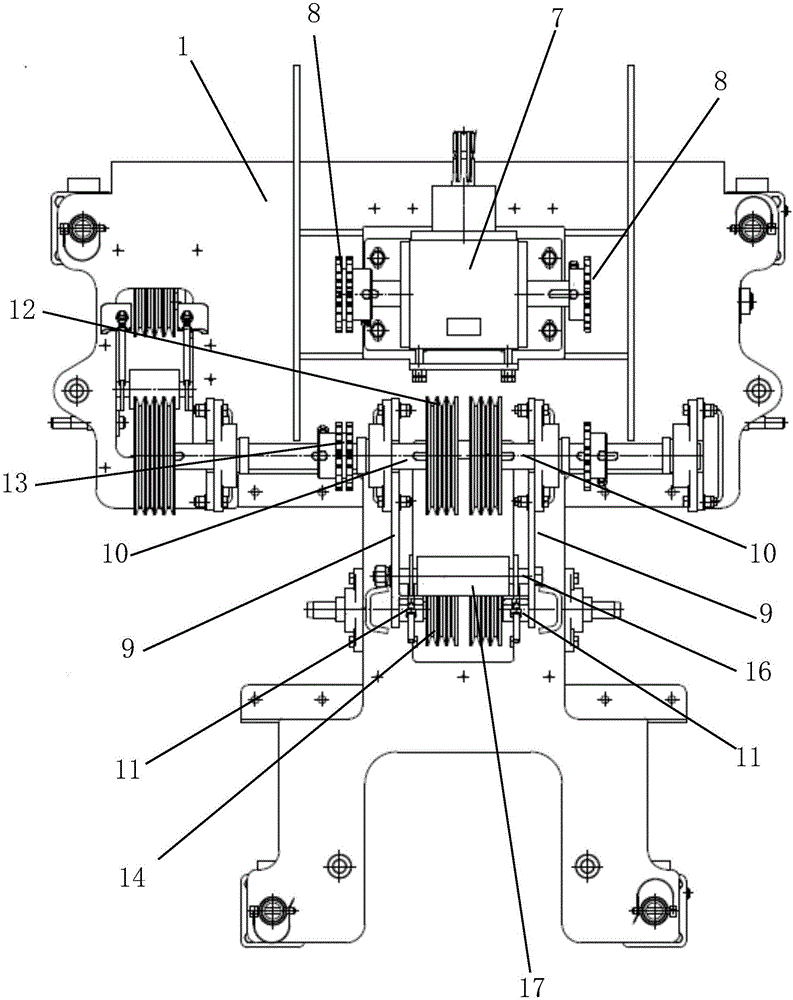

图2是本实用新型的内部结构示意图。

具体实施方式

以下将以具体实施例结合附图来说明本实用新型的结构和所欲达到的技术效果，但所选用的实施例仅用于说明解释，并非用以限制本实用新型的范围。

如图1、图2所示，本实用新型提供一种三点悬挂式球道梳草切根机，它包括机架1，该机架1前部设有前刀组总成2，该前刀组总成2左右两侧分别设有左调高总成3和右调高总成4。该机架1中部左右两侧分别设有左刀组总成5和右刀组总成6。该机架1前部设有齿轮箱7，该齿轮箱7两侧均连接第一链轮8。该机架1顶面中部设有两个平行的安装板9，各安装板9均设有相对的第一转轴10。该机架1中部两侧均设有相对的第二转轴11。两个第一转轴10内端均设有第一皮带轮12，外端均设有第二链轮13。位于同一侧的第一链轮8和第二链轮13通过链条连接。两个第二转轴11内端均设有第二皮带轮14，外端均设有用于连接刀轴的万向节。位于同一侧的第一皮带轮12和第二皮带轮14通过皮带连接。由于两个皮带轮之间留有一定的间隙，可以使皮带拆卸方便。该齿轮箱7、两个安装板9外侧均覆盖有保护壳15，以防止尘土和水进入。

另外，本实用新型的两个安装板之间还设有皮带张紧机构，位于该第二皮带轮14上方。具体来说，该皮带张紧机构包括第三转轴16，该第三转轴16设有张紧轮17，该皮带绕经该张紧轮17。

本实用新型三点悬挂式球道梳草切根机，由于两个皮带轮之间具有间隙，因此可以解决皮带拆装困难的问题。同时本实用新型的皮带张紧结构通过张紧轮可以保证皮带张紧力，降低跑偏的可能性。

本实用新型是以所述的权利要求所限定的。但基于此，本领域的普通技术人员可以做出种种显然的变化或改动，都应在本实用新型的主要精神和保护范围之内。
