一种手扶式起垄覆膜装置的制作方法

本实用新型涉及农业机械，尤其涉及一种手扶式起垄覆膜装置。

背景技术：

在薯类、豆类、蔬菜类种植过程中，需要进行旋耕作业、起垄作业和覆膜作用，起垄作业能提高地温、增加土壤透气性、促进根系生长发育，而覆膜作业也具有增温、保水、保肥、改善土壤理化性质、提高土壤肥力、抑制杂草生长，减轻病害等诸多作用，但传统的农业操作要一步一步进行，先进行旋耕、再进行起垄和覆膜操作，这种工作方式不但工作量大，而且多次田间劳作也破坏土壤。

技术实现要素：

本申请人针对以上缺点，进行了研究改进，提一种手扶式起垄覆膜装置。

本实用新型所采用的技术方案如下：

一种手扶式起垄覆膜装置，包括手扶驱动装置起垄覆膜装置，所述手扶驱动装置包括扶手总成、发动机、齿轮箱和驱动轮，所述起垄覆膜装置固定在手扶驱动装置后端，所述起垄覆膜装置包括起垄刀组、整形板组件、覆膜机构和覆土轮，起垄刀组固定于齿轮箱输出轴上,所述起垄刀组后侧固定安装板，所述整形板组件固定安装在安装板，所述覆膜机构包括挂膜组件、撑膜组件和压膜轮，所述挂膜组件通过支架固定到安装板上，所述撑膜组件通过连接杆与起垄刀组连接，所述安装板两侧还连接转板，所述转板上铰接覆膜臂，所述转板和覆膜臂之间还连接拉簧，所述覆膜臂另一端连接压膜轮和覆土轮，所述覆土轮位于压膜轮后方。

作为上述技术方案的进一步改进：

所述整形板组件包括左、右整形板和上整形板，所述左、右整形板可移动的固定在安装板上，所述上整形板通过螺栓固定在左、右整形板上开设的腰型孔上。

所述挂膜组件包括挂膜端架、膜芯顶块和阻尼压板，所述挂膜端架通过锁紧螺栓可上下移动的固定在支架上，所述膜芯顶块可转动的固定在挂膜端架上，所述阻尼压板设置在膜芯顶块一侧。

所述撑膜组件包括三个撑膜滚轮和支架，所述撑膜滚轮可移动的固定在支架上，并通过支架固定到连接杆上，所述连接杆也可上、下移动。

所述压膜轮通过压膜调节杆与覆膜臂连接。

所述覆土轮上端固定连接板，所述连接板上设置弧形槽，所述覆土轮通过锁紧螺母穿过弧形槽可转动的固定在覆膜臂上。

本实用新型的有益效果如下：所述手扶式起垄覆膜装置，可一次性完成旋耕、起垄、覆膜操作，工作效率高，适合小型农场使用，且起垄高度、宽度均可调，通用性好。

附图说明

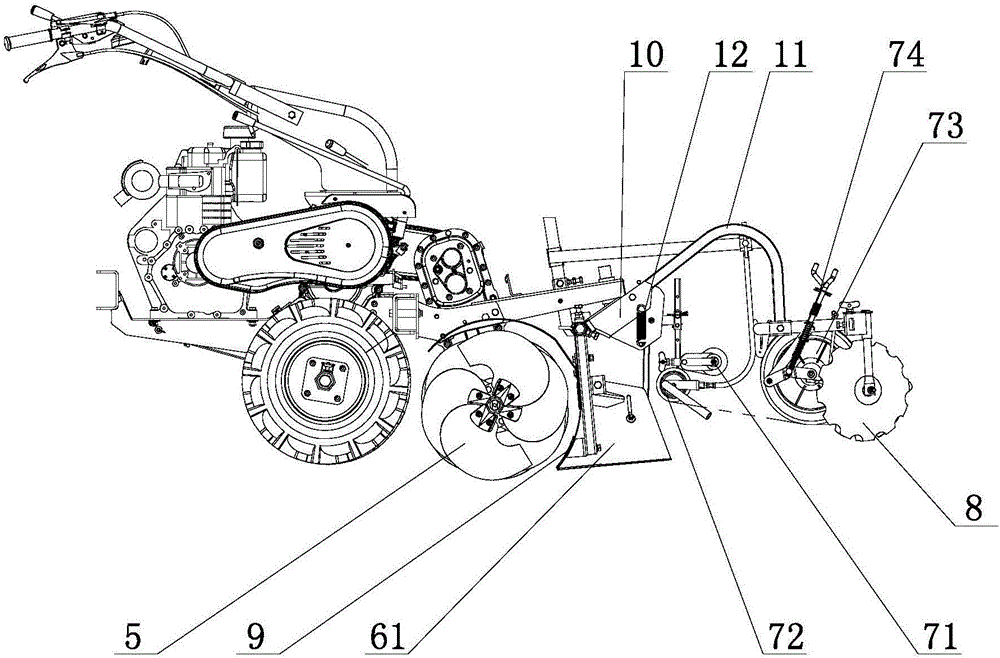

图1为本实用新型提供的手扶式起垄覆膜装置的结构示意图。

图2为本实用新型提供的手扶式起垄覆膜装置的正视图。

图3为本实用新型提供的手扶式起垄覆膜装置挂膜组件的结构示意图。

图4为本实用新型提供的手扶式起垄覆膜装置不用时的正视图。

图中：1、扶手总成；2、发动机；3、齿轮箱；4、驱动轮；5、起垄刀组；6、整形板组件；61、左、右整形板；62、上整形板；7、覆膜机构；71、挂膜组件；711、挂膜端架；712、膜芯顶块；713、阻尼压板；72、撑膜组件；721、撑膜滚轮；73、压膜轮；74、压膜调节杆；8、覆土轮；9、安装板；10、转板；11、覆膜臂；12、拉簧。

具体实施方式

下面结合附图，说明本实用新型的具体实施方式。

如图1只图4所示，本实施例的手扶式起垄覆膜装置，包括扶手驱动装置起垄覆膜装置，手扶驱动装置包括扶手总成1、发动机2、齿轮箱3和驱动轮4，起垄覆膜装置固定在手扶驱动装置后端，起垄覆膜装置包括起垄刀组5、整形板组件6、覆膜机构7和覆土轮8，起垄刀组5固定于齿轮箱3输出轴上,所述起垄刀组5后侧固定安装板9，整形板组件6固定安装在安装板9，所述整形板组件6包括左、右整形板61和上整形板62，左、右整形板61可移动的固定在安装板9上，上整形板62通过螺栓固定在左、右整形板61上开设的腰型孔上，所述覆膜机构7包括挂膜组件71、撑膜组件72和压膜轮73，挂膜组件71通过支架固定到安装板9上，挂膜组件71包括挂膜端架711、膜芯顶块712和阻尼压板713，挂膜端架711通过锁紧螺栓可上下移动的固定在支架上，膜芯顶块712可转动的固定在挂膜端架711上，阻尼压板713设置在膜芯顶块712一侧，所撑膜组件72通过连接杆与起垄刀组5连接，撑膜组件72包括三个撑膜滚轮721和支架，撑膜滚轮721可移动的固定在支架上，并通过支架固定到连接杆上，连接杆也可上、下移动，安装板9两侧还连接转板10，转板10上铰接覆膜臂11，转板10和覆膜臂11之间还连接拉簧12，覆膜臂11另一端连接压膜轮73和覆土轮8，所述压膜轮73通过压膜调节杆74与覆膜臂11连接，可调节压膜轮73压膜的松紧程度，所述覆土轮8上端固定连接板，连接板上设置弧形槽，覆土轮8通过锁紧螺母穿过弧形槽可转动的固定在覆膜臂11上，覆土轮8位于压膜轮73后方。

所述手扶式起垄覆膜装置使用时，启动手扶驱动装置，带动手扶式起垄覆膜装置在田间运动，同时齿轮箱3也带动起垄刀组5转动，进行旋耕操作，完成后通过整形板组件6的左、右整形板61和上整形板62配合对土壤进行整形，进行起垄操作，所述左、右整形板61之间的距离和上整形板62的高度均可调节，可以形成不同宽度和高度的田垄，地膜的膜芯卡在膜芯顶块712上，并绕过撑膜滚721后，压到压膜轮73下侧，通过压膜滚轮73将地膜压到田垄上，所述阻尼压板713夹紧地膜，保证地膜转动有一定的阻力，可以保证膜紧绷，并贴合到垄面上，自后通过覆土轮8将土壤翻起来，压到地膜上，完成覆膜操作，一次性完成旋耕、起垄、覆膜操作，当所述手扶式起垄覆膜装置不用时，可将转板10和覆膜臂11向上转动，在拉簧12向下的拉力作用下，转板10和覆膜臂11不会自由下落，减少手扶式起垄覆膜装置的总长，减少占地空间。

以上描述是对本实用新型的解释，不是对实用新型的限定，本实用新型所限定的范围参见权利要求，在不违背本实用新型的基本结构的情况下，本实用新型可以作任何形式的修改。
