一种轴距可变激光平地机的制作方法

本实用新型涉及农用机械设备领域，特别涉及一种轴距可变激光平地机

背景技术：

通过激光平地机对农田进行作业，可以极大的提高农田表面平整度，在冬灌时能够提高灌水均匀度和灌溉水利用率，实现节水增效的目的，农田一般需每隔三年进行一次平地作业。但是，现有的平地设备存在体积较大、配套动力需求较大、结构单一、行走运输不方便、适应性差、稳定性差、价格昂贵等缺点。鉴于此急需一种体积较小、重量较轻、便于运输、操作方便、适应性强、使用更稳定、成本较低的平地设备，满足农户及合作社的需求，实现节本增效的目的。

技术实现要素：

本实用新型的目的是提供一种体积较小、重量较轻、便于运输、操作方便、适应性强、使用更稳定、成本较低的平地设备。

一种轴距可变激光平地机，其特征在于：包含机架(10)和牵引架(1)，所述机架(10)和牵引架(1)之间的铰接，且机架(10)和牵引架(1)之间还设有液压油缸(6)，所述牵引架(1)上设有刮土铲，所述刮土铲包含主刮铲(4)和侧刮铲(2)，所述侧刮铲(2)铰接设置在主刮铲(4)两侧，所述机架(10)后部设有行走机构，所述行走机构包含轮架(7)和轮轴(11)，所述轮轴(11)与机架(10)插接，且轮轴(11)和机架(10)之间设有液压机构，所述轮架(7)上设有行走前轮(5)和行走后轮(8)，所述行走前轮(5)设置为单轮，行走后轮(8)设置为双轮。

所述主刮铲(4)与牵引架(1)之间设有主刮铲支撑件(12)。

所述侧刮铲(2)上设有挂钩(3)，机架(10)上设有侧刮铲固定件(9)，侧刮铲固定件(9)的一端与机架(10)铰接，另一端为自由端，自由端设有挂扣，所述挂扣和挂钩(3)挂接。

上述轮架(7)和机架(10)之间相互插接，且设有液压机构，所述液压机构的一端与轮架(7)铰接，另一端与机架(10)铰接。

一种轴距可变激光平地机工作步骤：

1、在工作状态时，安装侧刮铲固定销轴，穿过主刮铲和侧刮铲上侧加工的孔，使侧刮铲相对主刮铲固定，使刮土铲实现工作幅宽；

2、控制行走后轮轴行走机构伸缩油缸进油，使行走机构内轴相对行走机构外轴向外滑动，实现行走机构轴距变大，开始进行平地作业；

3、在非工作状态，卸下侧刮铲固定销轴，将侧刮铲绕铰接轴转动，侧刮铲固定件与固定件挂钩连接，使侧刮铲临时固定于机架两侧，使刮土板幅宽减小；

4、控制行走后轮轴行走机构伸缩油缸回油，使行走机构内轴相对行走机构外轴向内滑动，使行走轮回收，实现行走机构轴距变小，整机宽度减小，方便平地机运输转场。

与现有技术相比，本实用新型具有体积较小、成本较低、便于运输、操作方便等特点。

附图说明

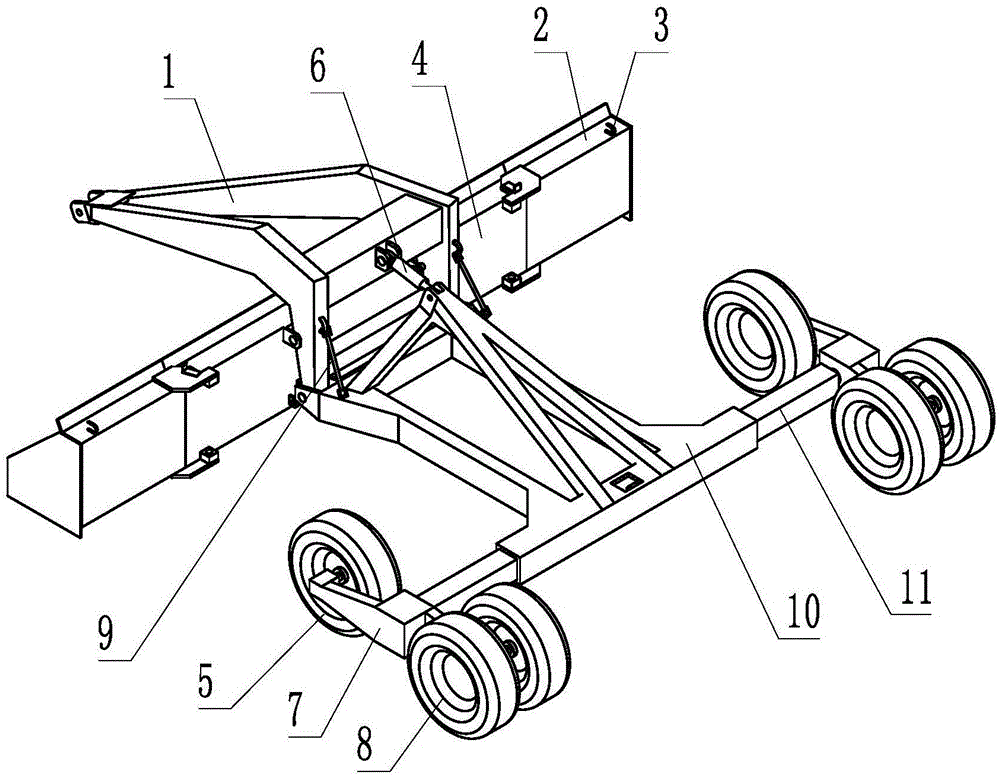

图1是本实用新型工作状态立体结构示意图I。

图2是本实用新型工作状态立体结构示意图II。

图3是本实用新型工作状态主视结构示意图。

图4是本实用新型工作状态俯视结构示意图。

图5是本实用新型非工作状态立体结构示意图I。

图6是本实用新型非工作状态立体结构示意图II。

图7是本实用新型非工作状态主视结构示意图。

图8是本实用新型非工作状态俯视结构示意图。

图中所示：1是牵引架，2是侧刮铲，3是挂钩，4是主刮铲，5是行走前轮，6是液压油缸，7是轮架，8是行走后轮，9是侧刮铲固定件，10是机架，11是轮轴，12是主刮铲支撑件。

具体实施方式

实施例1：参照图1～2，为本实用新型实施例1的结构示意图，一种轴距可变激光平地机包含以下部分：牵引架(1)、刮土铲、机架(10)、行走机构，包含零部件：牵引架(1)、液压油缸、液压油缸安装座、液压油缸铰接轴、液压油缸活塞杆支座、活塞杆铰接轴、刮土铲牵引架(1)铰接轴、刮土铲、主刮铲(4)、侧刮铲(2)、侧刮铲(2)铰接轴、侧刮铲(2)固定销轴、侧板、侧刮铲固定件、固定件挂钩、固定件安装环、主刮铲支撑件(12)、主刮铲支撑件(12)安装轴、牵引架(1)机架(10)连接轴、机架(10)、行走机构、行走前轮(5)、行走前轮(5)轴、行走后轮(8)、行走后轮(8)轴、轮架(7)、行走机构内轴、行走机构外轴、行走机构伸缩油缸、行走机构伸缩油缸铰接轴、行走机构伸缩油缸活塞杆。

牵引架(1)是由钢板焊接成的框架结构，由前到后呈三角形状，整体结构稳定，受力较好，所述牵引架(1)通过牵引架机架连接轴铰接于机架(10)，机架(10)与牵引架(1)之间安装有液压油缸(6)，通过控制液压油缸(6)进油回油，机架(10)与牵引架(1)可相对转动；

液压油缸安装座焊接于牵引架(1)横梁上侧；液压油缸通过油缸铰接轴安装于液压油缸安装座；

液压油缸活塞杆通过活塞杆铰接轴安装于液压油缸活塞杆支座；液压油缸活塞杆支座焊接于机架(10)上侧；

刮土铲由主刮铲(4)和侧刮铲(2)组成，侧刮铲(2)通过侧刮铲(2)铰接轴安装于主刮铲(4)，侧刮铲(2)可相对主刮铲(4)转动，侧刮铲(2)外侧通过螺栓安装有侧板；

在工作状态时，安装侧刮铲(2)固定销轴，穿过主刮铲(4)和侧刮铲(2)上侧加工的孔，使侧刮铲(2)相对主刮铲(4)固定，使刮土铲实现工作幅宽；

主刮铲(4)通过刮土铲牵引架(1)铰接轴安装于牵引架(1)；主刮铲(4)与牵引架(1)下侧安装有有主刮铲支撑件(12)，用于增大刮土铲工作强度；

侧刮铲(2)端部焊接有固定件挂钩，牵引架(1)后侧焊接有固定件安装环，侧刮铲固定件安装于固定件安装环；

非工作状态，侧刮铲固定件与固定件挂钩连接，使侧刮铲(2)固定于机架(10)两侧，使刮土板幅宽减小，方便运输；

行走机构安装于机架(10)后侧；

行走机构由行走前轮(5)、行走后轮(8)、轮架(7)、行走机构内轴、行走机构外轴组成；

行走前轮(5)设置为单轮，通过行走前轮(5)轴安装于轮架(7)的前端；

行走后轮(8)设置为双轮，通过行走后轮(8)轴安装于轮架(7)的后端；

行走轮架(7)可相对行走机构内轴转动；

行走后轮(8)轴行走机构伸缩油缸通过行走机构伸缩油缸铰接轴安装于行走机构外轴内部，行走机构伸缩油缸活塞杆一端固定于行走机构内轴轴端；

通过控制行走后轮(8)轴行走机构伸缩油缸进油回油，可使行走机构内轴相对行走机构外轴滑动，可实现行走机构轴距可变；

在工作状态，控制行走后轮(8)轴行走机构伸缩油缸进油，使行走机构内轴相对行走机构外轴向外滑动，实现行走机构轴距变大，增加工作时平地机的稳定性；

在非工作状态，控制行走后轮(8)轴行走机构伸缩油缸回油，使行走机构内轴相对行走机构外轴向内滑动，实现行走机构轴距变小，方便平地机运输转场。
