一种渔具用轴承中通转环的制作方法

本实用新型涉及渔具用转环领域，特别是一种渔具用轴承中通转环。

背景技术：

转环在人们垂钓过程中的主要作用是防止鱼饵的旋转运动传递给鱼线，保证鱼线不会打结和扭转，转环通常系在钓鱼线上用于和鱼钩连接。现有技术中的转环一般由上拉环、下拉环和套筒组成，上拉环和下拉环均与套筒转动配装，使上拉环和下拉环均能相对套筒自由的旋转。但是传统的上拉环和下拉环与套筒配装的结构相对简单，旋转不够灵活，而且强度也不够高，容易磨损脱落，因此寿命较短，使用效果也相对较差。而且由于现在的垂钓时往往需要多根鱼线同时使用，所以现有技术中的双头转环往往不够用了，现在还没有三头的转环可以使用，给使用带来了不便。

技术实现要素：

本实用新型所要解决的技术问题是提供一种渔具用轴承中通转环，结构简单，采用三头结构，而且转动平稳，而且回转阻力小，制造成本低。

本实用新型解决其技术问题所采用的技术方案是：提供一种渔具用轴承中通转环，包括梭形壳体和转动座，所述的梭形壳体的中部与其垂直插入有侧边壳体，所述的梭形壳体的两端以及侧边壳体的一端均转动安装有转动座，该转动座上穿有连接环。

作为一种补充，所述的转动座伸入到梭形壳体或侧边壳体内并通过轴承与梭形壳体或侧边壳体相连。

进一步的，所述的转动座伸入到梭形壳体或侧边壳体内的部分为T形轴，该T形轴的端部与梭形壳体或侧边壳体的内端面之间同轴安装有滚珠限位板，所述的滚珠限位板上均布的限位孔中安装有滚珠，该滚珠与T形轴的端部以及梭形壳体或侧边壳体的内端面顶住。

进一步的，所述的T形轴的端部内侧套接有压板，该压板与滚珠相接触。

进一步的，所述的侧边壳体的底部通过铆钉与梭形壳体的侧壁连接固定。

有益效果：本实用新型涉及一种渔具用轴承中通转环，结构简单，采用三头结构，而且转动平稳，而且回转阻力小，制造成本低。

附图说明

图1是本实用新型的主视结构图；

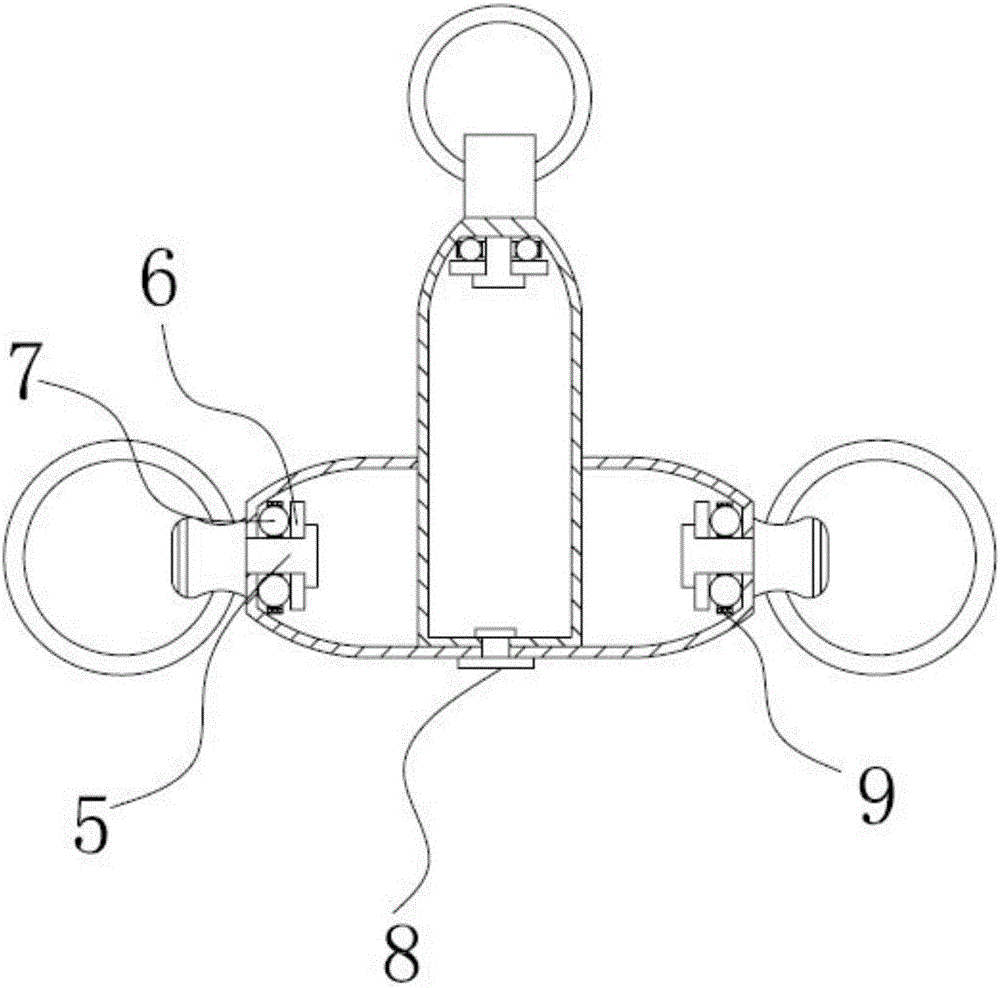

图2是本实用新型的主视半剖结构图。

具体实施方式

下面结合具体实施例，进一步阐述本实用新型。应理解，这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型讲授的内容之后，本领域技术人员可以对本实用新型作各种改动或修改，这些等价形式同样落于本申请所附权利要求书所限定的范围。

如图1-2所示，本实用新型的实施方式涉及一种渔具用轴承中通转环，包括梭形壳体1和转动座3，所述的梭形壳体1的中部与其垂直插入有侧边壳体2，所述的梭形壳体1的两端以及侧边壳体2的一端均转动安装有转动座3，该转动座3上穿有连接环4。

作为一种补充，所述的转动座3伸入到梭形壳体1或侧边壳体2内并通过轴承与梭形壳体1或侧边壳体2相连。

进一步的，所述的转动座3伸入到梭形壳体1或侧边壳体2内的部分为T形轴5，该T形轴5的端部与梭形壳体1或侧边壳体2的内端面之间同轴安装有滚珠限位板9，所述的滚珠限位板9上均布的限位孔中安装有滚珠7，该滚珠7与T形轴5的端部以及梭形壳体1或侧边壳体2的内端面顶住。

滚珠7对T形轴5有轴向压力，保证了回转的平稳性，而且滚珠7各自转动，转动阻力小。

进一步的，所述的T形轴5的端部内侧套接有压板6，该压板6与滚珠7相接触。

进一步的，所述的侧边壳体2的底部通过铆钉8与梭形壳体1的侧壁连接固定，方便安装。

本实用新型结构简单，采用三头结构，而且转动平稳，而且回转阻力小，制造成本低。
