一种标记移栽株距的烤烟滴灌管的制作方法

本实用新型涉及滴灌设备，具体涉及一种标记移栽株距的烤烟滴灌管.

背景技术：

现代烟草农业要求烤烟种植必须从落后的、粗放的传统种植模式，转变为科技的、节约的、绿色的精益生产模式。滴灌凭借其水资源利用率高，灌溉施肥容易精准控制的优势，可以有效改善移苗时令常常遭遇干旱，高海拔山地烟区灌溉用水紧缺，肥效低、流失严重等阻碍云南烟叶精益化生产发展的制约因素。烤烟是叶用作物，科学的种植密度才能保证经济效益最大化，烤烟的种植株距与其他作物相差较大，而目前市面上的滴灌管与烤烟株距不匹配。另外，要保证烤烟种植后烟株整齐，株距一致、科学，要组织大规模人员拉线、定点，费时费工，增加生产成本。

技术实现要素：

本实用新型的目的在于提供一种标记移栽株距的烤烟滴灌管，解决市面上的滴灌管与烤烟株距不匹配的问题。

为解决上述的技术问题，本实用新型采用以下技术方案：

一种标记移栽株距的烤烟滴灌管，包括管体和2个以上的出水口，出水口设置在管体的管壁上，相邻的出水口之间的距离相等，管体的外壁上设置有标记环，标记环沿管体的管壁一周，并且标记环上设置出水孔，出水孔与出水口相适配，标记环与管体相适配。在标记环的位置处种植烤烟，可以使种植的烤烟之间的株距相等。

作为优选，管体由1个以上的分管体组成，分管体上设置内连接部、外连接部和出水口，出水口设置在分管体的中部的管壁上，每个分管体通过内连接部与外连接部依次连接，连接方式为螺纹连接；分管体的外壁上设置有标记环，标记环穿过分管体固定在出水口处的管壁上，并且标记环上设置出水孔，出水孔与出水口相适配，标记环与分管体相适配。通过分管体连接为管体，随意控制管体的长度，能够适应不同大小的地块。

作为优选，所有的出水口在管壁的同一条直线上。

作为优选，相邻的两个标记环之间的距离相等。

作为优选，标记环的宽度为4cm，相邻两个标记环之间的管体长度为46cm。50cm是烤烟株距的标准距离。

作为优选，出水口处的管体内部镶有滴头。出水更均匀。

作为优选，出水口处的管体外部粘贴有滤网。防止因关闭滴灌系统时管体中产生负压使管体外部的土壤微粒经出水口吸入滴头或管体造成堵塞。

与现有技术相比，本实用新型的有益效果至少是如下之一：

1、本实用新型切合烤烟种植的科学株距，实现对烤烟根部精确定点灌溉，做到增产、增质、节水。

2、本实用新型铺设后，仅需保证各相平行的田垄的任意一个标记段相互对齐，即可打塘、挖坑，大幅度减少生产投入。

3、通过分管体连接为管体，随意控制管体的长度，能够适应不同大小的地块。

4、本实用新型在出水口外部设置滤网，防止因关闭滴灌系统时管体中产生负压使管体外部的土壤微粒经出水口吸入滴头或管体造成堵塞。

附图说明

图1为本实用新型的结构示意图。

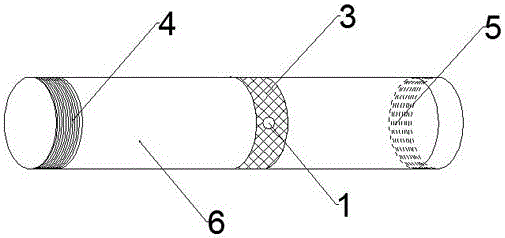

图2为本实用新型的分管体结构示意图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

实施例1：

如图1所示，一种标记移栽株距的烤烟滴灌管，包括管体2和2个以上的出水口1，出水口1设置在管体2的管壁上，相邻的出水口1之间的距离相等，管体2的外壁上设置有标记环3，标记环3沿管体2的管壁一周，并且标记环3上设置出水孔，出水孔与出水口1相适配，标记环3与管体2相适配，为了区分，在制造本实用新型的滴灌管时可以在管体2和标记环3分别设计成不同颜色，最终成为两种颜色交替的滴灌管。

具体的实施方式是，烟田起垄后将本实用新型布置到垄侧，此时必须调整同一端头的标记段管体对齐于垂直田垄的同一条直线，沿本实用新型的轴向调整出水口1，使出水口1正对向待栽烟方向。待本实用新型布置妥当后，以本实用新型标记环3所在直线为起点向两侧打塘。最后按往常技术规范移栽烟苗，因为本实用新型的使用，栽后烟苗自然对齐，株距适宜。同时减少了烤烟移栽前拉线定点人员、时间投入，提高烤烟移栽效率，减少了种植成本。

实施例2：

为了方便布置滴灌管，本实用新型的滴灌管可以拆卸，在实施例1的基础上进行优化改进，管体2由2个以上的分管体6组成，如图2所示，分管体6上设置内连接部4、外连接部5和出水口1，出水口1设置在分管体6中部的管壁上，每个分管体6通过内连接部4与外连接部5依次连接，连接方式为螺纹连接；分管体6的外壁上设置有标记环3，标记环3穿过分管体6固定在出水口1处的管壁上，并且标记环3上设置出水孔，所述出水孔与出水口1相适配，标记环3与分管体6相适配。

实施例3：

为了保证烤烟株距的一致性，在实施例2的基础上所有的出水口1在管壁的同一条直线上，相邻的两个标记环3之间的距离相等。

实施例4：

为了保证烤烟的株距标准，在实施例3的基础上对标记环3的宽度等进行设置，标记环3的宽度为4cm，相邻两个标记环3之间的管体2长度为46cm。

实施例5：

在实施例4的基础上，出水口1处的管体内部镶有滴头。出水更加均匀。

实施例6：

在实施例5的基础上，出水口1处的管体外部粘贴有滤网。防止因关闭滴灌系统时管体中产生负压使管体外部的土壤微粒经出水口吸入滴头或管体造成堵塞。

尽管这里参照本实用新型的多个解释性实施例对本实用新型进行了描述，但是，应该理解，本领域技术人员可以设计出很多其他的修改和实施方式，这些修改和实施方式将落在本申请公开的原则范围和精神之内。更具体地说，在本申请公开、附图和权利要求的范围内，可以对主题组合布局的组成部件和/或布局进行多种变型和改进。除了对组成部件和/或布局进行的变形和改进外，对于本领域技术人员来说，其他的用途也将是明显的。
