一种动物标本制作装置的制作方法

本实用新型涉及标本制作设备领域，具体涉及一种动物标本制作装置。

背景技术：

在制作动物标本时，需要对过程进行更好的观察整理和记录，但是目前还没有这种装置，且在制作过程中，由于出血或是其他杂质干扰，往往对结果造成不好的影响。

针对于此，需要作出一些改进。

技术实现要素：

针对现有技术的不足，本实用新型提供了一种动物标本制作装置，便于操作观察记录。

为实现以上目的，本实用新型通过以下技术方案予以实现：

一种动物标本制作装置，包括底座、支撑杆、连接杆、支撑座、容器和录像装置；所述顶部开口的容器为透明结构，下部为长方体结构，上部为四个斜面围成的锥形台结构，所述支撑杆底部固定在所述底座上，所述支撑座通过连接杆固定在所述支撑杆上，所述容器设置在所述支撑座上，所述录像装置安装在所述支撑杆顶部，所述容器一侧设有进水装置、另一侧设有出水装置，还包括水泵，所述水泵安装在进水装置上，还设有与水泵连接的按钮，所述按钮设置在容器上。

进一步的，所述支撑杆上部为升降杆，还设有升降旋钮，所述升降旋钮连接在升降杆上，控制升降杆升降。

进一步的，所述录像装置的底部通过万向球与所述支撑杆的顶部连接。

进一步的，所述底座的底部还设有若干滚轮装置。

进一步的，还设有三角固定架，所述三角固定架可拆卸固定连接在所述底座的底部。

进一步的，所述容器底部还设有抽拉式解剖盒，所述容器的左右两侧壁还设有通孔，所述通孔上设有手套薄膜，手通过插入手套薄膜进入容器内进行解剖操作。

进一步的，所述容器的上部和下部连接处均还设有led灯。

进一步的，所述抽拉式解剖盒的顶部还设有蜡盘，用于固定被解剖的动物。

本实用新型的优点在于：在容器内进行标本制作，通过录像装置对过程进行观察和记录，通过放大画面，清晰的观察到自己正在操作的部分，提高准确率。还可以记录整个制作过程，为他人提供借鉴，或是更好发现自己的毛病、错误和需改进的地方，设有进出水装置，实验制作出血或是其他杂质干扰时，通过开关按钮，让水进入，使水顺着出水装置流出，冲洗血液及杂质，便于实验操作，通过手套薄膜可以使得手轻松进入容器内进行解剖操作，本实用新型设计合理，便于操作观察，非常实用高效。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

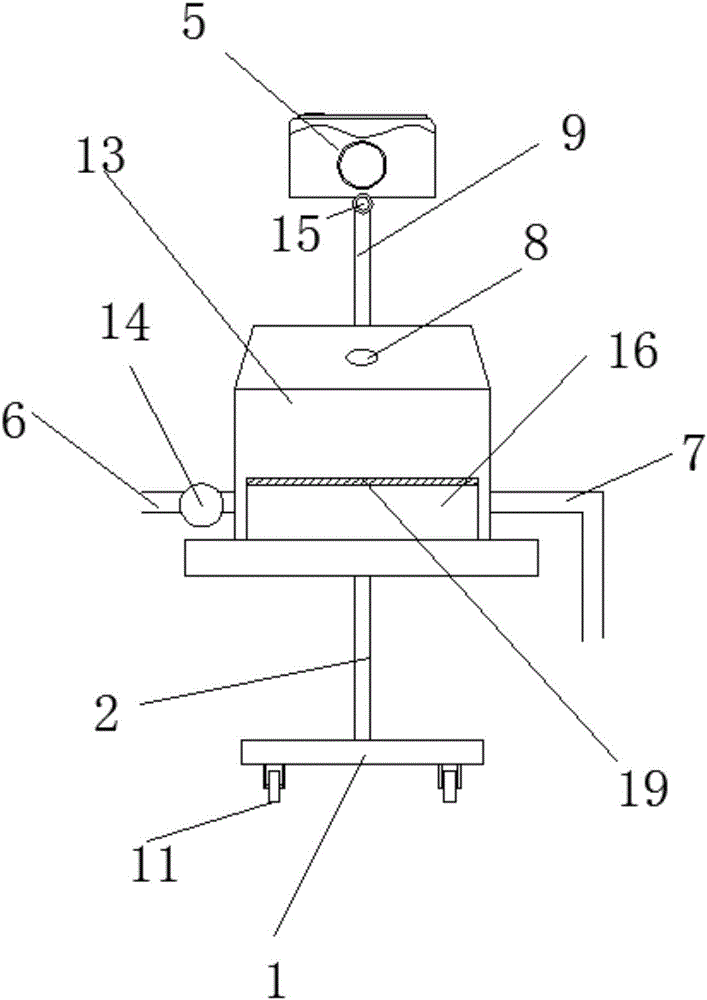

图1为本实用新型第一种实施例的立体结构示意图；

图2为本实用新型第二种实施例的主视结构示意图。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例1

结合附图1和图2，本实用新型一种动物标本制作装置，包括底座1、支撑杆2、连接杆3、支撑座4、顶部开口的容器13和录像装置5；所述容器13为透明结构，下部为长方体结构，上部为四个斜面围成的锥形台结构，所述支撑杆2底部固定在所述底座1上，所述支撑座4通过连接杆3固定在所述支撑杆2上，所述容器13设置在所述支撑座上4，所述录像装置5安装在所述支撑杆2顶部，所述录像装置5可以用来对操作过程进行录像，便于后续的观察和学习，所述容器13一侧设有进水装置6、另一侧设有出水装置7，还包括水泵14，所述水泵14安装在进水装置6上，还设有与水泵14连接的按钮8，所述按钮8设置在容器13上，在实验制作出血或是其他杂质干扰时，通过开关按钮8，增大水容器13内压强，使水顺着出水装置7流出，冲洗血液及杂质，便于实验观察操作；

进一步的，所述支撑杆2上部为升降杆9，还设有升降旋钮10，所述升降旋钮10连接在升降杆9上，控制升降杆9升降，便于选择合适的的高度进行观察；

进一步的，还设有三角固定架12，所述三角固定架12可拆卸固定连接在所述底座1的底部，可以使得装置很好的固定在地面，便于进行操作。

进一步的，所述容器13底部还设有抽拉式解剖盒16，所述容器13的左右两侧壁上还设有通孔，所述通孔上设有手套薄膜17，手通过插入手套薄膜17进入容器13内进行解剖操作，优选的，所述容器13的上部和下部连接处均还设有led灯18，可以给实验提供照明。

优选的，所述抽拉式解剖盒16的顶部还设有蜡盘19，用于固定被解剖的动物。

实施例2

结合附图1和图2，本实用新型一种动物标本制作装置，包括底座1、支撑杆2、连接杆3、支撑座4、顶部开口的容器13和录像装置5；所述容器13为透明结构，下部为长方体结构，上部为四个斜面围成的锥形台结构，所述支撑杆2底部固定在所述底座1上，所述支撑座4通过连接杆3固定在所述支撑杆2上，所述容器13设置在所述支撑座上4，所述录像装置5安装在所述支撑杆2顶部，所述录像装置5可以用来对操作过程进行录像，便于后续的观察和学习，所述容器13一侧设有进水装置6、另一侧设有出水装置7，还包括水泵14，所述水泵14安装在进水装置6上，还设有与水泵14连接的按钮8，所述按钮8设置在容器13上，在实验制作出血或是其他杂质干扰时，通过开关按钮8，调节进水装置的水流量，使水从出水装置7流入，冲洗血液及杂质，便于实验观察操作；

进一步的，所述支撑杆2上部为升降杆9，还设有升降旋钮10，所述升降旋钮10连接在升降杆9上，控制升降杆9升降，便于选择合适的的高度进行观察；

进一步的，所述录像装置5的底部通过万向球15与所述支撑杆9的顶部连接，可以方便调节录像装置5的角度进行录像；

进一步的，所述底座2的底部还设有若干滚轮装置11，可以提高装置的便携性。

本装置还可以与其他装置结合使用，与剥制动物的装置结合，能很好的保持皮毛的完整，提高制作的准确率；与动物溶脂装置结合，可以保护骨骼的完整并缩短制作时间。

本实用新型的优点在于：在容器内进行标本制作，通过录像装置对过程进行观察和记录，通过放大画面，清晰的观察到自己正在操作的部分，提高准确率。还可以记录整个制作过程，为他人提供借鉴，或是更好发现自己的毛病、错误和需改进的地方，设有进出水装置，实验制作出血或是其他杂质干扰时，通过开关按钮，让水进入，使水顺着出水装置流出，冲洗血液及杂质，便于实验操作，本实用新型设计合理，便于操作观察，非常实用高效。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
