基于图像检测的交互式智能驱鸟系统的制作方法

本实用新型涉及一种智能驱鸟系统，具体地说是一种基于图像检测的交互式智能驱鸟系统。

背景技术：

鸟害指由于鸟类活动引发的电力设备跳闸、输电线路跳闸、接地故障、鸟撞飞机等危害造成人身、设备、财产损失。鸟害引起的设备故障跳闸已经成为影响安全运行的重要因素之一，破坏了人们生活、工厂的正常用电，造成供电输电企业安全经济指标、可靠性指标下降。同时鸟害对航空、铁路、通信等行业都存在严重安全隐患，直接影响人身、设备安全，采取防鸟害措施势在必行。

技术实现要素：

本实用新型的目的是提供一种基于图像检测的交互式智能驱鸟系统，能够解决上述问题。

本实用新型为实现上述目的，通过以下技术方案实现：一种基于图像检测的交互式智能驱鸟系统，包括摄像头，摄像头连接控制装置，摄像头的输出端与控制装置的输入端连接，控制装置的输出端连接爆闪灯、超声波发生模块和短信发射器，超声波发生模块的输入端与控制装置连接，超声波发生模块的输出端连接超声波扬声器模块，所述超声波扬声器模块包括壳体、扬声器、螺母、丝杆、滑轨、电池、无线信号发射装置、脉冲发生装置和步进电机，壳体内部设有扬声器、螺母、丝杆、滑轨、电池、脉冲发生装置、无线信号发射装置和步进电机，滑轨上安装扬声器，扬声器能在滑轨上滑动，步进电机的输出轴安装丝杆，扬声器的侧部安装螺母，螺母与丝杆配合，壳体上部开设透槽，扬声器能沿滑轨滑至透槽下方。

为了进一步实现本实用新型的目的，还可以采用以下技术方案：所述壳体的内部安装微动开关，微动开关位于透槽的一侧，壳体的外部安装LED灯。所述壳体的内部安装吸音板。

本实用新型的优点在于：本实用新型可以实现防鸟、驱鸟、监视、调节驱鸟声光、发送报警短信等多种智能交互功能，从而达到防鸟驱鸟的目的，主要包括：超声波扬声器模块、超声波发生模块、摄像头、控制装置、爆闪灯、短信发射器、手机；其中输出响应系统包括，超声波扬声器模块、超声波发生模块和爆闪灯。所述摄像头负责采集图像数据，连接传输至控制装置，由控制装置进行图像识别，如图像中含有鸟类图像信息，控制驱鸟器进行驱鸟操作，触发输出响应系统，进行声光驱鸟，同时触发短信发射器，将报警信息通过移动网络服务和Internet网络发至手机等移动终端。用户可通过移动终端交互式软件随时查看入侵信息和驱赶效果，并可在终端设备上远程调节超声波频率、警示灯灯光闪烁频率、改变输出声音。本实用新型的扬声器能在步进电机能带动下滑至透槽下方，当需要使用扬声器时，步进电机能带动扬声器滑至透槽下方，方便扬声器发生，当不需要使用扬声器时步进电机能带动扬声器收起，防止扬声器附着灰尘。通过控制扬声器露出滑槽的面积，可以调节扬声器的音量，从而便于在不同警报级别下发出不同响度的声音。本实用新型还具有结构简洁紧凑、制造成本低廉和使用简便的优点。

附图说明

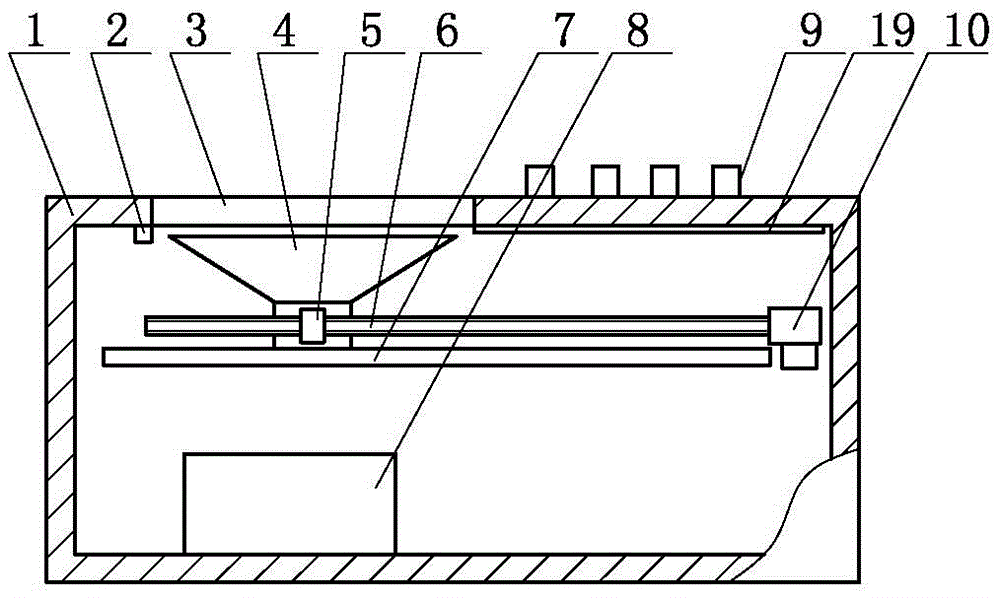

图1为本实用新型的结构示意图；图2为超声波扬声器模块的结构示意图。

具体实施方式

基于图像检测的交互式智能驱鸟系统，如图1和图2所示，包括摄像头13，摄像头13连接控制装置14，摄像头13的输出端与控制装置14的输入端连接，控制装置14的输出端连接爆闪灯15、超声波发生模块12和短信发射器16，超声波发生模块12的输入端与控制装置14连接，超声波发生模块12的输出端连接超声波扬声器模块11，所述超声波扬声器模块11包括壳体1、扬声器4、螺母5、丝杆6、滑轨7、电池8、无线信号发射装置22、脉冲发生装置21和步进电机10，壳体1内部设有扬声器4、螺母5、丝杆6、滑轨7、电池8、脉冲发生装置21、无线信号发射装置22和步进电机10，滑轨7上安装扬声器4，扬声器4能在滑轨7上滑动，步进电机10的输出轴安装丝杆6，扬声器4的侧部安装螺母5，螺母5与丝杆6配合，壳体1上部开设透槽3，扬声器4能沿滑轨7滑至透槽3下方。

本实用新型可以实现防鸟、驱鸟、监视、调节驱鸟声光、发送报警短信等多种智能交互功能，从而达到防鸟驱鸟的目的，主要包括：超声波扬声器模块11、超声波发生模块12、摄像头13、控制装置14、爆闪灯15、短信发射器16、手机17；其中输出响应系统包括，超声波扬声器模块11、超声波发生模块12和爆闪灯15。所述摄像头13负责采集图像数据，连接传输至控制装置14，由控制装置14进行图像识别，如图像中含有鸟类图像信息，控制驱鸟器进行驱鸟操作，触发输出响应系统，进行声光驱鸟，同时触发短信发射器，将报警信息通过移动网络服务和Internet网络发至手机17等移动终端。用户可通过移动终端交互式软件随时查看入侵信息和驱赶效果，并可在终端设备上远程调节超声波频率、警示灯灯光闪烁频率、改变输出声音。本实用新型的扬声器4能在步进电机10能带动下滑至透槽3下方，当需要使用扬声器4时，步进电机10能带动扬声器4滑至透槽3下方，方便扬声器4发生，当不需要使用扬声器4时步进电机10能带动扬声器4收起，防止扬声器4附着灰尘。通过控制扬声器4露出滑槽3的面积，可以调节扬声器4的音量，从而便于在不同警报级别下发出不同响度的声音。

所述壳体1的内部安装微动开关2，微动开关2位于透槽3的一侧，壳体1的外部安装LED灯9。本实用新型的微动开关2可以在扬声器4滑至透槽3下方时被扬声器4触动，使LED灯9开启，使用光信号进行警报。

所述壳体1的内部安装吸音板19。本实用新型的吸音板19可以在扬声器4收入壳体1内时吸收扬声器4的声音，防止杂声。

本实用新型的技术方案并不限制于本实用新型所述的实施例的范围内。本实用新型未详尽描述的技术内容均为公知技术。
