一种便携式网采浮游生物脱附装置的制作方法

本实用新型涉及浮游生物鉴定技术领域，更具体地，涉及一种便携式网采浮游生物脱附装置。

背景技术：

鉴定浮游生物之前，需要采集浮游生物样本，常用的采集工具为浮游生物采集网。由于用浮游生物采集网采集浮游生物后，存在有一部分浮游生物被吸附或附着在浮游生物采集网的网衣内表面上，为了控制现场采样的质量，每次浮游生物采集网作业后必须对网衣的内表面进行清洗以最大限度的收集所有的浮游生物。可是，现有的清洗网衣的方法为浸泡式清洗后收集。该方法的弊端如下：

第一，出于对浮游生物的保护，一般采集原站位海水进行浸泡式清洗，以求将附着于内表面的浮游生物洗脱出来，以便收集。但是，用此水体清洗的时候，由于采样船只的晃动，难以控制水体，水体会进入网内，造成网内浮游生物的数量与种类产生较大误差。

第二，出于避免站位之间的交叉污染，浸泡式的清洗方式还需要经常更换清洗的水体，同时鉴于网衣的宽度与高度，需要更换的水体量较大，对船上作业的实验人员增加了工作量，同时耗费了时间。

技术实现要素：

本实用新型为克服上述现有技术所述的至少一种缺陷，提供一种便携式网采浮游生物脱附装置。本实用新型结构简单，使用方便，可以使附着在浮游生物采集网网衣内表面的浮游生物快速有效的脱附下来，保证浮游生物鉴定的准确性。

为解决上述技术问题，本实用新型采用的技术方案是：一种便携式网采浮游生物脱附装置，其中，包括储水容器、增压装置、环式喷淋装置、第一管道和第二管道，所述第一管道的两端分别与所述储水容器以及增压装置可拆卸连接，所述第二管道的两端分别与所述增压装置以及环式喷淋装置可拆卸连接。储水容器用来存储用于冲洗浮游生物采集网的水体，增压装置将储水容器中存储的水体抽出并对抽出的水体施加压力，且增压装置能够“储存压力”，在增压装置存储的压力的作用下，被抽出的水体以雾状或花晒状从环式喷淋装置中喷出，该环式喷淋装置围绕在已采集完浮游生物的浮游生物采集网外围，以上下往回的方式对其网衣的外壁淋洗或冲刷，淋洗或冲刷的水体从网衣的外壁穿过进入到网衣的内表面，以确保所吸附在网衣内表面的浮游生物被洗脱附于网衣。储水容器、增压装置、环式喷淋装置、第一管道和第二管道之间的连接都是可拆卸连接，这样比较方便进行清理和维护。

进一步的，所述储水容器的外壁上设有能容纳所述增压装置、环式喷淋装置、第一管道、第二管道、装卸工具盒以及易耗配件盒的凹槽，所述凹槽上设有盖板。增压装置、环式喷淋装置、第一管道、第二管道、装卸工具盒以及易耗配件盒直接放置在储水容器外壁的凹槽中，这样既方便整个装置的拆装操作，又方便整个装置的运输和携带，极大的增强了整个装置的可携带性。

进一步的，所述环式喷淋装置包括直径可调的环形外圈，所述环形外圈的内表面上设有若干喷水孔，所述喷水孔与所述第二管道导通。所述若干喷水孔均匀的排布在所述环形外圈的内表面上。环式喷淋装置围绕在已采集完浮游生物的浮游生物采集网外围，其实就是环形外圈围绕在已采集完浮游生物的浮游生物采集网外围，环形外圈的大小可以根据不同型号的浮游生物采集网的大小来进行适应性调节；另外，由于浮游生物采集网呈锥形，所以在上下往回式淋洗或冲刷的过程中，可以根据浮游生物采集网不同位置的尺寸来对环形外圈的直径做适应性的调整，以保证淋洗或冲刷效果更佳有效。所述环形外圈可调内径最大值应该比浮游生物采集网网口的内径稍大，最小可调内径应比浮游生物采集网网底收集处的网衣外径稍大。环形外圈围绕在已采集完浮游生物的浮游生物采集网外围时，其内表面正好对着浮游生物采集网的外壁，喷水孔均匀的设在环形外圈的内表面上，可以使得淋洗或冲刷浮游生物采集网的外壁更均匀。

进一步的，所述环形外圈的内部设有空腔，所述喷水孔与所述空腔相通，所述环形外圈的外表面上设有与所述空腔相通的进水口，所述第二管道连接在所述进水口上。经过增压装置增压后的水体分别流经第二管道和空腔，最后通过与空腔相通喷水孔喷出，对浮游生物采集网的外壁进行淋洗或冲刷。

进一步的，所述环形外圈外表面上设有把手和用于调节喷水孔孔径的调节开关，所述第二管道穿过所述把手内部与所述进水口连接，所述把手上设有水力调节旋钮。设置把手是为了在对浮游生物采集网的外壁进行淋洗或冲刷时，方便工作人员手持环式喷淋装置进行操作。所述用于调节喷水孔孔径的调节开关可以调节喷水孔出喷出的水体的状态，可以使出水水体调成雾状或水柱状的出水效果，所述水力调节旋钮可以调节出水强度。当附着在网内壁是很难冲洗的物质时，可以用水柱做初步的大力冲洗；而如果附着下网内壁的物质较少或者附着力较小，则可以用雾状小力冲洗。

直径可调的环形外圈可以是由一个类似于“C”字形的半圆环组成，“C”字形的两端可以部分重叠，调节重叠部分的大小就可以改变环形外圈的直径。直径可调的环形外圈也可以是由两个半圆环组合而成，这样的话，两个半圆环的内部都设有空腔，喷水孔均匀的分布在两个半圆环的内表面上，且每个半圆环内表面上的喷水孔与其对应的空腔相通，两个半圆环的外表面上分别设有与其各自内部空腔连通的进水口以及可以调节器各自内表面上的喷水孔孔径的调节开关，第二管道穿过设在环形外圈外表面上的把手后分成两个支管，这两个支管分别与两个半圆环上的进水口连接。

进一步的，所述增压装置可拆卸的固定在所述储水容器的外壁上，使得整个装置在工作时，增压装置相对于储水容器固定，保证增压装置的稳定运行。所述增压装置上设有泄压阀，泄压阀可以在紧急情况下泄掉增压装置中存储的压力，避免出现问题。

进一步的，所述储水容器的顶部设有注水口，所述注水口上设有过滤装置和盖子，所述储水容器的底部设有放水阀。所述过滤装置为一个带拉手的小不锈钢筛漏，带拉手可以方便取出清理过滤后的杂质，该筛漏的孔径应小于或等于待清洗浮游生物网的网孔孔径，因为要用海水作为冲刷用水体，为了避免交叉污染，加此过滤装置起到过滤冲刷用水体的作用，也可以防止在向储水容器中注入水体时，有较大的杂物进入到储水容器中，从而导致增压装置或者管道等堵塞的问题。所述放水阀方便对冲刷储水容器用水体的倾倒及更换。

进一步的，所述储水容器的外壁上设有背带和隐藏式提手。背带的设计时为了方便工作人员在船上将储水容器背在身上作业，隐藏式提手的设计是为了方便储水容器的提拿，要用储水容器时用手轻轻扣出隐藏式提手即可方便提动，不用时则可将隐藏式提手轻轻放回。

与现有技术相比，本实用新型的有益效果：

本实用新型结构简单，增压装置、环式喷淋装置、第一管道、第二管道、装卸工具盒以及易耗配件盒可以直接收纳在储水容器的外壁上，便于携带，不容易损坏；本实用新型工作原理简单，构件较少，操作难度不大；本实用新型各部分之间采用分段式拼接，可拆分进行清理和维护；本实用新型一般一个工作人员就可以进行操作，且耗时短；本实用新型的淋洗模式比浸泡模式的脱附程度高，减少交叉污染。因此，本实用新型结构简单，使用方便，可以使附着在浮游生物采集网网衣内表面的浮游生物快速有效的脱附下来，保证浮游生物鉴定的准确性，而且方便携带。

附图说明

图1是本实用新型实施例1的整体结构示意图。

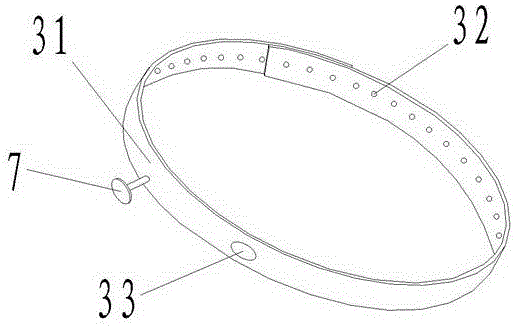

图2是本实用新型实施例1中环式喷淋装置的结构示意图。

图3是本实用新型实施例2中把手与环式喷淋装置连接示意图。

图4是本实用新型实施例2中环式喷淋装置的结构示意图。

具体实施方式

附图仅用于示例性说明，不能理解为对本专利的限制；为了更好说明本实施例，附图某些部件会有省略、放大或缩小，并不代表实际产品的尺寸；对于本领域技术人员来说，附图中某些公知结构及其说明可能省略是可以理解的。附图中描述位置关系仅用于示例性说明，不能理解为对本专利的限制。

实施例1

如图1和图2所示，一种便携式网采浮游生物脱附装置，其中，包括储水容器1、增压装置2、环式喷淋装置3、第一管道4和第二管道5，所述第一管道4的两端分别与所述储水容器1以及增压装置2可拆卸连接，所述第二管道5的两端分别与所述增压装置2以及环式喷淋装置3可拆卸连接。储水容器1用来存储用于冲洗浮游生物采集网的水体，增压装置2将储水容器1中存储的水体抽出并对抽出的水体施加压力，且增压装置2能够“储存压力”，在增压装置2存储的压力的作用下，被抽出的水体以雾状或花晒状从环式喷淋装置3中喷出，该环式喷淋装置3围绕在已采集完浮游生物的浮游生物采集网外围，以上下往回的方式对其网衣的外壁淋洗或冲刷，淋洗或冲刷的水体从网衣的外壁穿过进入到网衣的内表面，以确保所吸附在网衣内表面的浮游生物被洗脱附于网衣。储水容器1、增压装置2、环式喷淋装置3、第一管道4和第二管道5之间的连接都是可拆卸连接，这样比较方便进行清理和维护。

如图1所示，所述储水容器1的外壁上设有能容纳所述增压装置2、环式喷淋装置3、第一管道4、第二管道5、装卸工具盒以及易耗配件盒的凹槽，所述凹槽上设有盖板8。增压装置2、环式喷淋装置3、第一管道4、第二管道5、装卸工具盒以及易耗配件盒直接放置在储水容器1外壁的凹槽中，这样既方便整个装置的拆装操作，又方便整个装置的运输和携带，极大的增强了整个装置的可携带性。

如图1和图2所示，所述环式喷淋装置3包括直径可调的环形外圈31，所述环形外圈31的内表面上设有若干喷水孔32，所述喷水孔32与所述第二管道5导通。所述若干喷水孔32均匀的排布在所述环形外圈31的内表面上。环式喷淋装置3围绕在已采集完浮游生物的浮游生物采集网外围，其实就是环形外圈31围绕在已采集完浮游生物的浮游生物采集网外围，环形外圈31的大小可以根据不同型号的浮游生物采集网的大小来进行适应性调节；另外，由于浮游生物采集网呈锥形，所以在上下往回式淋洗或冲刷的过程中，可以根据浮游生物采集网不同位置的尺寸来对环形外圈31的直径做适应性的调整，以保证淋洗或冲刷效果更佳有效。所述环形外圈31可调内径最大值应该比浮游生物采集网网口的内径稍大，最小可调内径应比浮游生物采集网网底收集处的网衣外径稍大。环形外圈31围绕在已采集完浮游生物的浮游生物采集网外围时，其内表面正好对着浮游生物采集网的外壁，喷水孔32均匀的设在环形外圈31的内表面上，可以使得淋洗或冲刷浮游生物采集网的外壁更均匀。

本实施例中，所述环形外圈31的内部设有空腔，所述喷水孔32与所述空腔相通，所述环形外圈31的外表面上设有与所述空腔相通的进水口33，所述第二管道5连接在所述进水口33上。经过增压装置2增压后的水体分别流经第二管道5和空腔，最后通过与空腔相通喷水孔32喷出，对浮游生物采集网的外壁进行淋洗或冲刷。

如图1所示，所述环形外圈31外表面上设有把手6和用于调节喷水孔32孔径的调节开关7，所述第二管道5穿过所述把手6内部与所述进水口33连接，所述把手6上设有水力调节旋钮61。设置把手6是为了在对浮游生物采集网的外壁进行淋洗或冲刷时，方便工作人员手持环式喷淋装置3进行操作。所述用于调节喷水孔32孔径的调节开关7可以调节喷水孔32出喷出的水体的状态，可以使出水水体调成雾状或水柱状的出水效果，所述水力调节旋钮61可以调节出水强度。当附着在网内壁是很难冲洗的物质时，可以用水柱做初步的大力冲洗；而如果附着下网内壁的物质较少或者附着力较小，则可以用雾状小力冲洗。

如图2所示，直径可调的环形外圈31是由一个类似于“C”字形的半圆环组成，“C”字形的两端可以部分重叠，调节重叠部分的大小就可以改变环形外圈31的直径。

如图1所示，所述增压装置2可拆卸的固定在所述储水容器1的外壁上，使得整个装置在工作时，增压装置2相对于储水容器1固定，保证增压装置2的稳定运行。所述增压装置2上设有泄压阀21，泄压阀21可以在紧急情况下泄掉增压装置2中存储的压力，避免出现问题。

如图1所示，所述储水容器1的顶部设有注水口11，所述注水口11上设有过滤装置和盖子12，所述储水容器1的底部设有放水阀。所述过滤装置为一个带拉手的小不锈钢筛漏，带拉手可以方便取出清理过滤后的杂质，该筛漏的孔径应小于或等于待清洗浮游生物网的网孔孔径，因为要用海水作为冲刷用水体，为了避免交叉污染，加此过滤装置起到过滤冲刷用水体的作用，也可以防止在向储水容器1中注入水体时，有较大的杂物进入到储水容器1中，从而导致增压装置2或者管道等堵塞的问题。所述放水阀方便对冲刷储水容器1用水体的倾倒及更换。

如图1所示，所述储水容器1的外壁上设有背带13和隐藏式提手14。背带13的设计时为了方便工作人员在船上将储水容器1背在身上作业，隐藏式提手14的设计是为了方便储水容器1的提拿，要用储水容器1时用手轻轻扣出隐藏式提手14即可方便提动，不用时则可将隐藏式提手14轻轻放回。

实施例2

本实施例与实施例1类似，其区别在于，如图3和图4所示，直径可调的环形外圈31由两个半圆环组合而成，这样的话，两个半圆环的内部都设有空腔，喷水孔32均匀的分布在两个半圆环的内表面上，且每个半圆环内表面上的喷水孔32与其对应的空腔相通，两个半圆环的外表面上分别设有与其各自内部空腔连通的进水口33以及可以调节器各自内表面上的喷水孔32孔径的调节开关7，第二管道5穿过设在环形外圈31外表面上的把手6后分成两个支管，这两个支管分别与两个半圆环上的进水口33连接。本实施例的其他结构以及工作原理与实施例1相同。

显然，本实用新型的上述实施例仅仅是为了清楚地说明本实用新型所作的举例，而并非是对本实用新型的实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型权利要求的保护范围之内。
