一种蔬菜种植装置的制作方法

本实用新型涉及一种蔬菜种植装置。

背景技术：

蔬菜种植机是通过人工培育蔬菜种子的一种机器，其促进了种子成长，可是，现有的蔬菜种植机的电源在顶部装置内部的散热片边链接，顶部装置的仓体内容易升温，电源容易被散热片所散发出来的热量损坏或引起不必要的爆炸现象，导致此蔬菜种植设备使用寿命短且存在安全隐患，现有的蔬菜种植机顶部是四方抽屉斗状，只有顶部面是敞开的散热，散热时高温只能从散热片往上方空气处散开，散热较慢。

技术实现要素：

本实用新型为了解决现有技术的问题，提供了一种安装方便，操作简单，散热均匀，提高了蔬菜快速健康生长的效率的蔬菜种植装置。

本实用新型的具体技术方案如下一种蔬菜种植装置，包括顶部装置、充电器和下仓，所述顶部装置的正面设有开关按钮，所述顶部装置的背面设有电源接口，所述充电器内安装了时间控制芯片和电源模块，所述时间控制芯片连接电源模块，所述充电器上设有电源线，所述电源线的一端连接电源模块，所述电源线的另一端安装了电源连接头，所述电源连接头插入到电源接口上，所述顶部装置的左右两侧均镂空，所述顶部装置的内部设有仓体，所述仓体内安装了散热片，所述顶部装置的底面设有卡口，所述卡口上安装了底板，所述底板上设有LED灯组，所述LED灯组包括多个LED灯珠，其分别为白光LED灯珠、红光LED灯珠和蓝光LED灯珠，所述LED灯组和散热片分别连接开关按钮，所述开关按钮连接电源接口；所述下仓包括架体和仓腔，所述架体包括第一架杆和第二架杆，所述第一架杆和第二架杆设在仓腔的左右两侧，所述第一架杆和第二架杆上均设有卡槽，所述顶部装置卡入下仓设有的第一架杆和第二架杆均设有的卡槽内形成固定连接。

以下为本实用新型的附属技术方案。

作为优选方案，所述顶部装置的顶面呈圆弧形设置。

作为优选方案，所述充电器上设有两个电源插片。

作为优选方案，所述白光灯珠设有五十颗，所述红光灯珠和蓝色灯珠设在白光灯珠的中间位置，其各设有五颗。

本实用新型的技术效果：本实用新型的一种蔬菜种植装置，把内置电源内置改装为外接充电器，从而使充电器及顶部装置的使用寿命增长，使用安全；并且采用圆弧形的顶盖，使仓体内的高温与外界空气低温形成一个良性的对流散热，从而更好地保持仓体内的均匀恒温，散热快且安全有效；通过下仓的设置，便于放置蔬菜，而下仓的安装部的设置，便于卡紧顶部装置，使用方便；整个设计，安装方便，操作简单，散热均匀，提高了蔬菜快速健康生长的效率。

附图说明

图1是本实用新型本实施例的顶部装置的结构示意图。

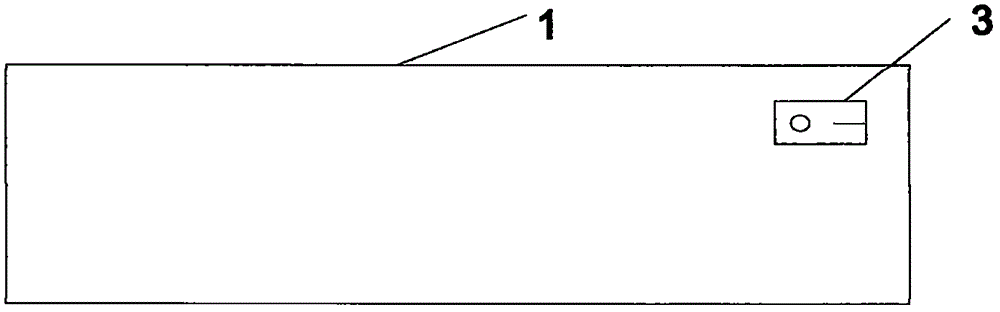

图2是本实用新型本实施例的顶部装置的正面示意图。

图3是本实用新型本实施例的顶部装置的背面结构图。

图4是本实用新型本实施例的LED灯组的结构图。

图5是本实用新型本实施例的顶部装置的侧面结构图。

图6是本实用新型本实施例的顶部装置的内部系统示意图。

图7是本实用新型本实施例的一种蔬菜种植装置的结构示意图。

图中：顶部装置1，镂空11，散热片2，仓体21，开关按钮3，电源接口4，充电器5，电源线51，电源连接头52，电源插片53，时间控制芯片54，电源模块55，卡口6，底板7，LED灯组8，白光LED灯珠81，红光LED灯珠82，蓝光LED灯珠83，下仓9，仓腔91，架体92，第一架杆921，第二架杆922，卡槽923。

具体实施方式

下面结合附图对本实用新型做进一步说明。

如图1至图7所示，本实施例的一种蔬菜种植装置，包括顶部装置1、充电器5和下仓9，所述顶部装置1的正面设有开关按钮3，所述顶部装置1的背面设有电源接口4，所述充电器5内安装了时间控制芯片54和电源模块55，时间控制芯片在出厂时，预先设置好12小时开启充电模式，12小时自动睡眠模式，早8点至晚8点自动开启供电模式，晚8点自动断电进入睡眠模式的方式，所述时间控制芯片54连接电源模块55，所述充电器5上设有电源线51，所述电源线51的一端连接电源模块55，所述电源线51的另一端安装了电源连接头52，所述电源连接头52插入电源接口4上，这样设置，充电器通过电源插片连接外接电源后，具有450毫安电流，充电器内置载入设定好时间程序的时间控制芯片，该时间控制芯片可以自动12小时开启充电模式，12小时自动睡眠模式，早8点至晚8点自动开启供电模式，晚8点自动断电进入睡眠模式。所述顶部装置1的左右两侧均镂空11，其作用为顶部装置内的仓体与外部空气相流通，所述顶部装置1的内部设有仓体21，所述仓体21内安装了散热片2，通过安装散热片是为了散发底部LED灯组，由于长时间工作所产生的多余温度及热量，以便保持此装置内部温度，热度恒定量，所述顶部装置1的底面设有卡口6，所述卡口6上安装了底板7，所述底板7上设有LED灯组8，所述LED灯组8包括多个LED灯珠，其分别为白光LED灯珠81、红光LED灯珠82和蓝光LED灯珠83，所述白光LED灯珠81设有五十颗，所述红光LED灯珠82和蓝光LED灯珠83设在白光LED灯珠81的中间位置，其各设有五颗，LED灯组是为了给蔬菜种植机设有的下仓中的蔬菜提供适合蔬菜生长的光照，紫外线波长及温度。所述LED灯组8和散热片2分别连接开关按钮3，所述开关按钮3连接电源接口4，这样设置，便于手动开关电源。所述下仓9包括架体92和仓腔91，所述架体92包括第一架杆921和第二架杆922，所述第一架和第二架杆设在仓腔91的左右两侧，所述第一和第二架杆上均设有卡槽923，所述顶部装置卡入下仓设有的第一和第二架杆均设有的卡槽923内形成固定连接，这样设置，安装牢固，LED灯组朝下正对下仓放置，为了给下仓蔬菜提供温度，光照和热量。所述下仓9设有仓腔91，可在仓腔内放上营养水槽，水槽里放上泡沫种植床，泡沫床上播撒所需种植的蔬菜种子。

本实施例的一种蔬菜种植装置，具体操作过程中，使用者通过充电器设有的电源线设有的电源连接头连接在顶部装置的电源接口，然后将充电器上的电源插片连接外接电源，由于充电器内部设有时间控制芯片和电源模块，时间控制芯片连接电源模块，当插上充电器通电时，此充电器内设有的时间控制芯片，因预先出厂设置好12小时自动开启模式，早晨8:00开启，到晚上20:00自动关闭，再过12小时自动开启(即第二天早上8:00自动开启)，LED灯组，其设有5颗红光LED灯珠，5颗蓝光LED灯珠，50颗白光LED灯珠就会开启常亮，从而给下仓种植的蔬菜种子提供所需温度和光照以及适当波长的紫外线，以便蔬菜快速健康生长。

本实用新型的一种蔬菜种植装置，1、把内置电源内置改装为外接充电器，从而使充电器及顶部装置的使用寿命增长，使用安全；并且采用圆弧形的顶盖，使仓体内的高温与外界空气低温形成一个良性的对流散热，从而更好地保持仓体内的均匀恒温，散热快且安全有效；2、通过下仓的设置，便于放置蔬菜，3、而下仓的安装部的设置，便于卡紧顶部装置，使用方便；4、整个设计，安装方便，操作简单，散热均匀，提高了蔬菜快速健康生长的效率。需要指出的是，上述较佳实施例仅为说明本实用新型的技术构思及特点，其目的在于让熟悉此项技术的人士能够了解本实用新型的内容并据以实施，并不能以此限制本实用新型的保护范围。凡根据本实用新型精神实质所作的等效变化或修饰，都应涵盖在本实用新型的保护范围之内。
