一种恒温恒湿的智能型石斛种植大棚的制作方法

本实用新型涉及一种石斛种植大棚，具体是一种恒温恒湿的智能型石斛种植大棚。

背景技术：

石斛是兰科附生植物，其中有多个品种是我国传统名贵的中药材，如铁皮石斛具有滋阴养胃、润肺止咳、抗癌和延年益寿等功效；石斛的花大多花姿优美且花色艳丽，花期长达数月，极具美化家居和观赏价值，因此石斛在国内过具有广泛的市场，同时因其药用观赏价值得到普遍的认可，销售价格长期居高不下，因此近年来我国很多地区都开始推广种植石斛。

现有技术中，石斛的自然适应区域在国内分布极少，大部分地区种植都需要采用大棚种植，一般在进行大棚种植石斛时，需要根据经验控制大棚内的湿度和石斛的灌溉量；在石斛种植时，无法将石斛的生长温度长期控制在恒定的范围内会造成石斛生长缓慢产量低下，同时也会造成培育出的石斛品质相对较差。

技术实现要素：

本实用新型的目的在于提供一种恒温恒湿的智能型石斛种植大棚，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种恒温恒湿的智能型石斛种植大棚，包括支架、保温塑料薄膜、水泵、吹风机和电加热模块，所述支架上端连接设置有横梁，所述横梁上端设置有顶篷框架，所述支架、所述横梁、所述顶篷框架和所述保温塑料薄膜之间和外围包裹设置有保温塑料薄膜，所述支架之间地面上设置有过道底板，所述过道底板上端设置有过道上盖，所述过道底板左侧设置有石斛种植架，所述过道底板右侧设置有水箱，所述水箱上端连接设置有水泵，所述水泵输出端连接设置有水管，所述水管水平部分下端和所述过道上盖相对处连接设置有加湿喷头，所述水管水平部分位于所述石斛种植架上方设置有加水喷头，所述加水喷头上设置有流量计，所述横梁上端中部设置有吹风机，所述吹风机输出端设置有电加热模块，所述吹风机输出端连接设置有出风管道，所述支架左壁下方设置有温度感应器，所述支架左壁上侧设置有湿度感应器，所述横梁上端左侧设置有控制板。

作为本实用新型进一步的方案：所述支架有两根且对称设置，所述支架根据土地实际面积按照固定距离安置摆放有多排。

作为本实用新型进一步的方案：所述过道底板为上端开放的金属盒，所述过道底板上端和底面齐平，下部分埋在土中。

作为本实用新型进一步的方案：所述过道上盖由边框和金属杆组成，所述过道上盖边框部分和所述过道底板上端焊接固定。

作为本实用新型进一步的方案：所述水管为L型管材，所述水管垂直部分固定在右侧的所述支架上，所述水管水平部分安置在所述横梁的下端。

作为本实用新型进一步的方案：所述加湿喷头和所述加水喷头上均带有电磁阀门且能被控制器集中控制。

作为本实用新型进一步的方案：所述控制板控制连接所述水泵、所述加湿喷头和所述加水喷头的电磁阀门、所述流量计、所述吹风机、所述电加热模块、所述温度感应器和所述湿度感应器。

与现有技术相比，本实用新型的有益效果是：添加湿度感应器配合在石斛附近喷水增加湿度，保证石斛生长环境中湿度保持在较大的一个数值上；通过添加吹风装置和加热装置控制石斛生长温度，控制大棚中的温度恒定在18-21°左右，避免温度过高或过低而影响石斛的生长；最后使用流量计控制每天对石斛浇水的量，提高石斛产量和质量。

附图说明

图1为一种恒温恒湿的智能型石斛种植大棚的结构示意图。

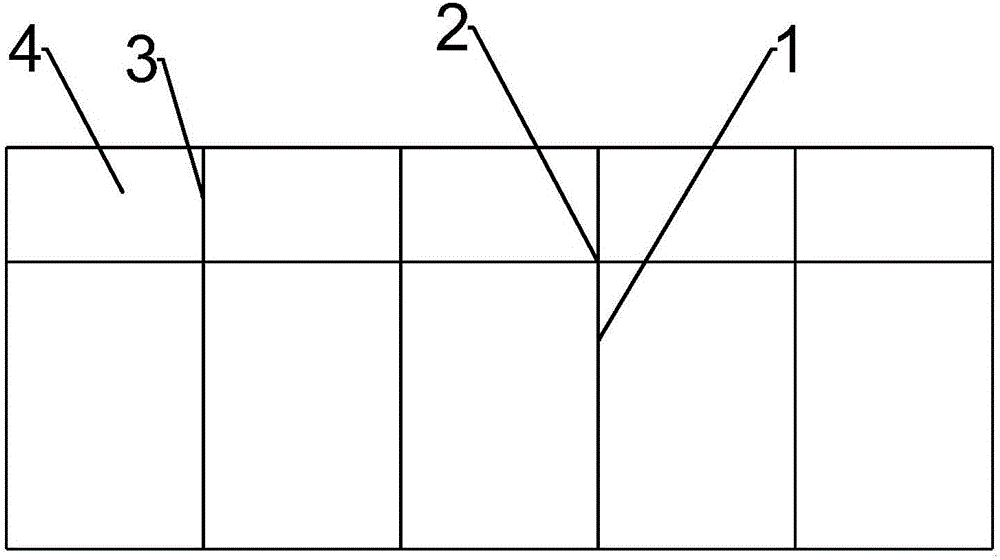

图2为一种恒温恒湿的智能型石斛种植大棚侧面的结构示意图。

图3为一种恒温恒湿的智能型石斛种植大棚中过道上盖的结构示意图。

图中：1-支架，2-横梁，3-顶篷框架，4-保温塑料薄膜，5-过道底板，6-过道上盖，7-石斛种植架，8-水箱，9-水泵，10-水管，11-加湿喷头，12-加水喷头，13-流量计，14-吹风机，15-电加热模块，16-出风管道，17-温度感应器，18-湿度感应器，19-控制板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～3，本实用新型实施例中，一种恒温恒湿的智能型石斛种植大棚，包括支架1、保温塑料薄膜4、水泵9、吹风机14和电加热模块15，所述支架1有两根且对称设置，所述支架1根据土地实际面积按照固定距离安置摆放有多排，所述支架1上端连接设置有横梁2，所述横梁2上端设置有顶篷框架3，所述顶篷框架3为半圆形框架，所述支架1、所述横梁2、所述顶篷框架3和所述保温塑料薄膜4之间和外围包裹设置有保温塑料薄膜4，所述支架1之间地面上设置有过道底板5，所述过道底板5为上端开放的金属盒，所述过道底板5上端和底面齐平，下部分埋在土中，所述过道底板5一端可引出装置外便于其中的水体能够回收再利用，所述过道底板5上端设置有过道上盖6，所述过道上盖6由边框和金属杆组成，所述过道上盖6边框部分和所述过道底板5上端焊接固定，所述过道底板5左侧设置有石斛种植架7，所述过道底板5右侧设置有水箱8，所述水箱8上端连接设置有水泵9，所述水泵9能够将水冲所述水箱8中抽出，所述水泵9输出端连接设置有水管10，所述水管10为L型管材，所述水管10垂直部分固定在右侧的所述支架1上，所述水管10水平部分安置在所述横梁2的下端，所述水管10水平部分下端和所述过道上盖6相对处连接设置有加湿喷头11，所述加湿喷头11上带有电磁阀门且能被控制器集中控制，所述水管10水平部分位于所述石斛种植架7上方设置有加水喷头12，所述加水喷头12端口具有电磁阀门且被控制器集中控制，所述加水喷头12上设置有流量计13，所述横梁2上端中部设置有吹风机14，所述吹风机14输出端设置有电加热模块15，所述吹风机14输出端连接设置有出风管道16，所述出风管道16将所述吹风机14中吹出的风吹到装置内，所述支架1左壁下方设置有温度感应器17，所述温度感应器17能够感应棚内的温度情况，所述支架1左壁上侧设置有湿度感应器18，所述湿度感应器18能够感应棚内湿度情况，所述横梁2上端左侧设置有控制板19，所述控制板19控制连接所述水泵9、所述加湿喷头11和所述加水喷头12的电磁阀门、所述流量计13、所述吹风机14、所述电加热模块15、所述温度感应器17和所述湿度感应器18。

本实用新型的工作原理是：在石斛种植架7内种植石斛，根据石斛的生长要求对控制板19进行程序设定，根据石斛需要高湿度和恒定温度的设定，当温度感应器17感应到棚内湿度低于预设值时，控制板19控制水泵9和加湿喷头11的电磁阀门启动，此时加湿喷头11对棚内石斛种植架7的周边区域喷水，提高棚内湿度，当湿度感应器18感应到棚内温度过高时，控制板19控制吹风机14启动通过出风管道16对棚内吹风散热，当朋友温度低于预设值时，控制板19控制吹风机14和电加热模块15同时启动，此时吹出热风通过出风管道16对棚内进行加热升温，在棚内加湿浇水时，水可以聚留在过道底板5中，同时杂质灰尘也可通过过道上盖6和水流一起进入过道底板5中，当进入每天的浇水时间，控制板19控制水泵9和加水喷头12的电磁阀门启动对石斛种植架7内的石斛浇水，同时流量计13监控水流的流量，当达到标准后控制板19控制关闭，这样能够定量浇水，提高石斛的产量和品质。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
