多功能施肥器的制作方法

本实用新型涉及液肥装置领域，特别是一种多功能施肥器。

背景技术：

传统的施肥器是将肥料溶液与灌溉水混合置于施肥罐中,使用压力泵将混合后的液体肥料压入植物根部,但是不同植物所需要的肥料量不同，传统的施肥罐经常由于无法把握其压入的肥料量，造成施肥过多或者过少的情况。

本专利最接近的现有技术为:中国实用新型专利“施肥器”，申请号：201420179401.3，授权公告号：203761831U，授权公告日为2014年8月13日；所述的施肥器，包括水袋和施肥装置，水袋通过第一流出孔与施肥装置内流量传感器相连通,施肥装置内还设置有电路板和电磁控制阀，流量传感器和电磁控制阀均与电路板电连接，用户可以在电路板上预设农作物施肥的流量，电磁控制阀与流量传感器相连通，用于根据电路板预设的流量值控制液体肥料的流出量，但是在使用施肥器的过程中，常由于无法得知施肥器电量较低，导致在使用过程中由于电量过低，中途断电，无法准确的达到预设流量,造成使用时很大的不便。

技术实现要素：

本实用新型提供一种多功能施肥器，解决了现有技术中，由于无法得知施肥器电量情况，施肥器在使用过程中由于电量过低而导致断电，无法准确达到预设的流量的问题。

为了解决上述问题，本实用新型提供了一种多功能施肥器，包括储料箱和喷洒装置，其特征在于，所述的储料箱内设有预设液体肥料输出时间和流量的控制电路与电量检测电路，所述的电量检测电路包括控制器，控制器联接电源、电量开关和电子屏，所述的电量开关闭合时向控制器发送检测电量的信号，控制器检测电量后将电量信息发送至电子屏，电子屏显示电量信息。

进一步的，所述的储料箱下部设有出液孔，出液孔与喷洒装置通过导管连通，所述的控制电路包括水泵，水泵设在导管上，水泵联接控制器，控制器联接调量开关，所述的控制器通过调量开关发出的信号预设液体肥料的输出时间和流量并将该信息分别发送至电子屏和水泵，电子屏显示预设的液体肥料的输出时间和流量的信息，所述的控制器还联接输出开关，输出开关闭合时向控制器发出水泵工作的信号，水泵根据控制器发出的预设的液体肥料输出时间和流量信息与工作信号开始工作。

进一步的，所述的调量开关设置有若干个档位，每增加一个档位，时间增加1s，流量增加1L。

进一步的，所述的电源联接充电输入装置形成充电电路，所述的电源为可充电电池，所述的充电输入装置为外接插头。

进一步的，所述的储料箱包括水箱和背带，水箱下部设有空腔，所述的水泵、电源、控制器和输出开关设置于空腔内部，空腔外表面设置充电输入装置、电源开关、电子屏、电量开关和调量开关。

进一步的，所述的水箱包括投料口和第一开口，第一开口连接放置杂物的储物腔。

进一步的，所述的喷洒装置包括手柄，手柄下端连接出料管，所述的出料管下端为方便插入植物根部的圆锥体，所述的圆锥体上设有若干个通孔。

进一步的，所述的通孔为三个，呈丁字形排列。

进一步的，所述的输出开关设置于手柄内部，输出开关通过导线与控制器连接，所述的导线外部套有橡胶软管。

本实用新型不仅可以在使用过程中准确得知施肥器的电量情况，防止施肥器在使用过程中电量中断，导致无法准确达到预设流量，并且使用多个档位定时定量进行施肥，可以准确保证施肥的时间和施肥量，另外，喷洒装置的通孔呈丁字形，在插入植物根部时，可以向的不同方向施肥，有助于植物的吸收也增加施肥效率。

附图说明

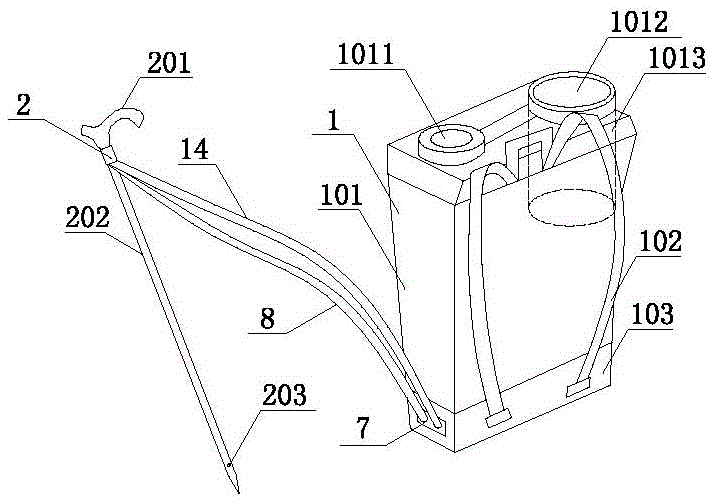

图1为本实用新型结构示意图。

图2为本实用新型中控制电路与电量检测电路的示意图。

具体实施方式

以下结合附图对本实用新型的具体实施方式作进一步详细说明。

由图1所示，一种多功能施肥器，包括储料箱1和喷洒装置2，所述的储料箱1内设有预设液体肥料输出时间和流量的控制电路与电量检测电路，所述的电量检测电路包括控制器3，控制器3联接电源4、电量开关5和电子屏6，当电路在通电状态下，电量开关5闭合，电量开关5向控制器3发出检测电量的信号，控制器3检测电量后，将检测到的电量信号发送至电子屏6，电子屏6显示电量信息。

所述的储料箱1下部设有出液孔7，出液孔7与喷洒装置2通过导管8连通，所述的控制电路包括水泵9，水泵9设在导管8上，水泵9联接控制器3，控制器3联接调量开关10，调量开关10闭合后，调量开关10向控制器3发出预设液体肥料的输出时间和流量的信号，控制器3经过运算和处理后，将预设液体肥料的输出时间和流量信息分别发送至电子屏6和水泵9，所述的控制器3还联接输出开关11，输出开关11闭合时向控制器3发出水泵9工作的信号，水泵9根据控制器3发出的预设的液体肥料输出时间和流量信息与工作信号开始工作，水泵9将液体肥料压入喷洒装置2。

所述的调量开关10设置有50个档位，按压至第一档位，预设的施肥时间为1s，施肥总量为1L，第二档位，预设的施肥时间为2s，施肥总量为2L，以此类推，每增加一个档位，时间增加1s，流量增加1L，所述的调量开关10为自动复位开关。

所述的电源4联接电源开关12，所述的电源4为可充电电池，可充电电池联接充电输入装置13，所述的充电输入装置13为外接插头，当可充电电池通过电量检测电路发现电量较低时，将外接插头插入家用电源上充电。

所述的储料箱1包括水箱101和背带102，水箱101下部设有空腔103，所述的水泵9、电源4、控制器3和输出开关11设置于空腔103内部，空腔103外表面设置电源开关、所述的充电输入装置13、电源开关12、电子屏6、电量开关5和调量开关10也设置于空腔103外表面。

所述的水箱101包括投料口1011和第一开口1012，第一开口1012连接放置杂物的储物腔1013，所述的储物腔1013为圆柱体，高度为水箱101的一半，当使用施肥器时，可以将杂物放入储物腔1013内，方便使用。

所述的喷洒装置2包括手柄201，手柄201下端连接出料管202，所述的出料管202下端为方便插入植物根部的圆锥体，所述的圆锥体上设有三个通孔203，所述的三个通孔203分别呈丁字形排列，使用时将通孔203朝向外侧，防止液体肥料喷到使用者。

所述的输出开关11设置于手柄201内部，输出开关11通过导线与控制器3连接，所述的导线外部套有橡胶软管14，按压输入开关11时，输入开关11向控制器3发出使水泵9工作的信号。

使用时，先打开电源开关12，使电路通电，再打开电量开关5，通过电子屏6观察剩下的电量，如果剩余电量较多，则可以立即使用，如果剩余电量较少，则通过外接插头向可充电电池充电，电量充满后，按压调量开关10，通过观察电子屏6上显示的信息调节预设的施肥时间和流量，将喷洒装置2的圆锥体插入植物根部，按压喷洒装置2手柄201处的输入开关，输入开关向控制器3发出信号，控制器3经过运算处理后，根据调量开关10预设的时间和流量，向水泵9发出工作信号，水泵9开始工作，向喷洒装置2压入肥料液体，当达到预设值后，水泵9关闭，拔出喷洒装置2的出料管202，关闭电源4。
