脱粒滚筒式脱粒机的制作方法

本实用新型涉及机械领域，尤其涉及脱粒滚筒式脱粒机。

背景技术：

现有技术的缺陷在于：

以往的机械工作效率低，工作时间短，噪音大。

技术实现要素：

实用新型的目的：为了提供一种效果更好的脱粒滚筒式脱粒机，具体目的见具体实施部分的多个实质技术效果。

为了达到如上目的，本实用新型采取如下技术方案：

脱粒滚筒式脱粒机，其特征在于，包含运输部分和加工部分，所述运输部分包含料槽和运输结构，所述料槽中包含绞龙，料槽的端部为运输结构，所述运输结构为输送皮带，所述加工部分包含两个脱粒滚筒，输送皮带的出口位于脱粒滚筒一的入口处；所述脱粒滚筒一的出口对接着脱粒滚筒二的入口，脱粒滚筒二的出口为出料口。

本实用新型进一步技术方案在于，所述脱粒滚筒一和脱粒滚筒二各自的中心轴上包含皮带皮带均连接动力部分。

本实用新型进一步技术方案在于，所述脱粒滚筒一和脱粒滚筒二的脱粒滚筒网的网孔径大小不一。

本实用新型进一步技术方案在于，所述脱粒滚筒一两侧的脱粒滚筒网包含开口，开口外部安装有风机，风机能够将脱粒滚筒中的轻质物吹出去。

本实用新型进一步技术方案在于，所述脱粒滚筒一和/或脱粒滚筒二的脱粒滚筒网上固定有尖顶物品。

本实用新型进一步技术方案在于，所述出料口包含挂钩，挂钩能够挂容纳袋。

本实用新型进一步技术方案在于，还包含温控结构，所述温控结构包含温控气源，所述温控气源的管道出口对着脱粒滚筒一和/或者脱粒滚筒二。

本实用新型进一步技术方案在于，所述料槽为铲斗。

采用如上技术方案的本实用新型，相对于现有技术有如下有益效果：将物料放置在输送部分输送到加工部分，采用脱粒滚筒转动进行脱粒，具体来说，产品先进入铲斗中，由传送带送入脱粒滚筒中，将物品中部分杂物清除后，将物品送入最后一个清理脱粒滚筒中，主要用于玉米和葵花脱粒。所述料槽为铲斗。本处是一种具体的实现结构，类似的实现结构均在本专利的保护范围内。改变了以往此类机械工作效率低，工作时间短，噪音大的问题。

附图说明

为了进一步说明本实用新型，下面结合附图进一步进行说明：

图1为实用新型运输部分结构示意图；

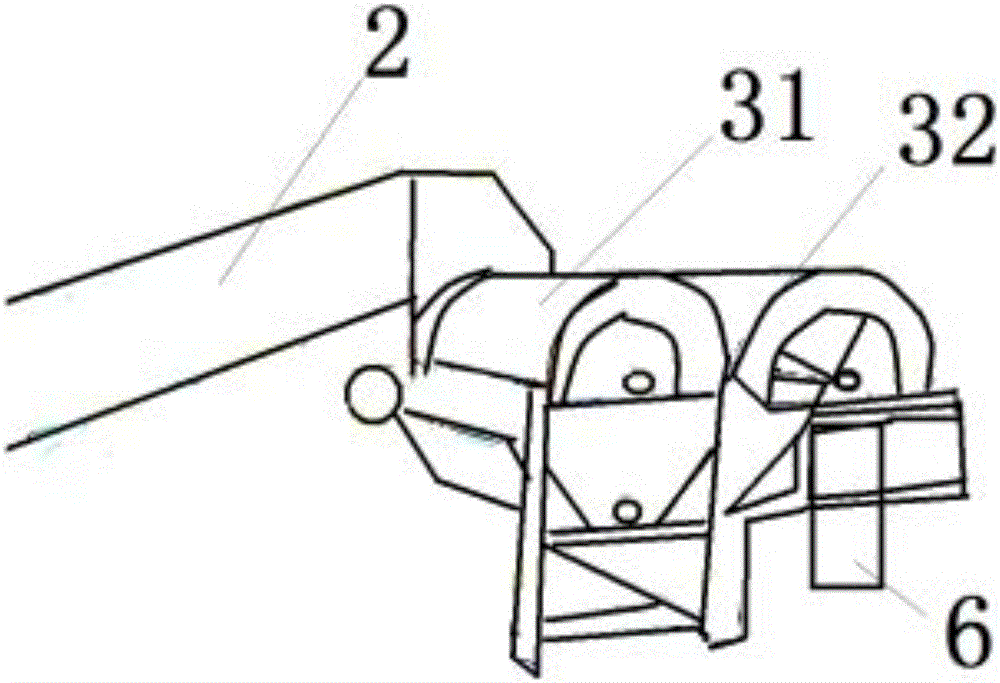

图2为实用新型加工部分结构示意图；

图3为脱粒滚筒边侧结构示意图；

其中：1.料槽；2.运输结构；3.加工部分；4.动力部分皮带；5.动力部分；6.出料口；31.脱粒滚筒一；32.脱粒滚筒二；33.支撑轴；34.外壳；35.脱粒滚筒网；36.中心轴。

具体实施方式

下面结合附图对本实用新型的实施例进行说明，实施例不构成对本实用新型的限制：

脱粒滚筒式脱粒机，其特征在于，包含运输部分和加工部分，所述运输部分包含料槽和运输结构，所述料槽中包含绞龙，料槽的端部为运输结构，所述运输结构为输送皮带，所述加工部分包含两个脱粒滚筒，输送皮带的出口位于脱粒滚筒一的入口处；所述脱粒滚筒一的出口对接着脱粒滚筒二的入口，脱粒滚筒二的出口为出料口。本处的技术方案所起到的实质的技术效果及其实现过程为如下：将物料放置在输送部分输送到加工部分，采用脱粒滚筒转动进行脱粒，具体来说，产品先进入铲斗中，由传送带送入脱粒滚筒中，将物品中部分杂物清除后，将物品送入最后一个清理脱粒滚筒中，主要用于玉米和葵花脱粒。所述料槽为铲斗。本处是一种具体的实现结构，类似的实现结构均在本专利的保护范围内。改变了以往此类机械工作效率低，工作时间短，噪音大的问题。

所述脱粒滚筒一和脱粒滚筒二各自的中心轴上包含皮带皮带均连接动力部分。本处的技术方案所起到的实质的技术效果及其实现过程为如下：本处提供了一种具体的结构，能实现动力传动，所述动力部分为电动机及其减速机，类似的实现方式均在本专利的保护范围内。

所述脱粒滚筒一和脱粒滚筒二的脱粒滚筒网的网孔径大小不一。本处的技术方案所起到的实质的技术效果及其实现过程为如下：孔径大小不一，因此能够将不同大小的颗粒进行分级处理。

所述脱粒滚筒一两侧的脱粒滚筒网包含开口，开口外部安装有风机，风机能够将脱粒滚筒中的轻质物吹出去。本处的技术方案所起到的实质的技术效果及其实现过程为如下：本处的结构使得本专利在脱粒的同时，还能够采用风进行吹扫，清理杂物。

所述脱粒滚筒一和/或脱粒滚筒二的脱粒滚筒网上固定有尖顶物品。本处的技术方案所起到的实质的技术效果及其实现过程为如下：即，脱离滚筒的外部的网商固定一些结构，能够使得脱粒效果更好。

所述出料口包含挂钩，挂钩能够挂容纳袋。本处的技术方案所起到的实质的技术效果及其实现过程为如下：出料口能够悬挂挂袋，能方便收集物料。

还包含温控结构，所述温控结构包含温控气源，所述温控气源的管道出口对着脱粒滚筒一和/或者脱粒滚筒二。本处的技术方案所起到的实质的技术效果及其实现过程为如下：脱粒的过程中还能够对物料进行加热。

开创性地，以上各个效果独立存在，还能用一套结构完成上述结果的结合。

以上结构实现的技术效果实现清晰，如果不考虑附加的技术方案，本专利名称还可以是一种农机。图中未示出部分细节。

需要说明的是，本专利提供的多个方案包含本身的基本方案，相互独立，并不相互制约，但是其也可以在不冲突的情况下相互组合，达到多个效果共同实现。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本领域的技术人员应该了解本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的范围内。
