一种文冠果采摘器的制作方法

本实用新型涉及农业机械领域，尤其涉及了一种文冠果采摘器。

背景技术：

文冠果是我国特有的一种优良木本食用油料树种。文冠果树属落叶灌木或小乔木，高可达5米，采摘文冠果，特别是高空的文冠果，使用采果器可以大幅度提高工作效率，而且，由于文冠果适应性强，耐干旱、贫瘠、抗风沙，在草沙地、撂荒地、多石的山区、黄土丘陵和沟壑等处、甚至在崖畔上都能正常生长发育，我国地形又复杂，考虑到综合利用的情况，在复杂地形下在栽种文冠果的情形不在少数，所以文冠果的采摘难度较大，且采摘人员的安全得不到保障，种子很容易散落在地，还不免会造成大量的浪费。

技术实现要素：

本实用新型针对上述文冠果采摘过程中遇到的问题，提供了一种文冠果采摘器。

为了解决上述技术问题，本实用新型通过下述技术方案得以解决：

一种文冠果采摘器，包括夹头、伸缩杆、网兜和拉绳，其中夹头包括相互铰接的夹头上部分和夹头下两部分，夹头上部分水平固定在伸缩杆的顶部，夹头上部分和夹头下部分的前段设有弧形凹口，夹头上部分和夹头下部分的弧形凹口相对，夹头下部分后端与拉绳相连，拉绳穿过限位件向下延伸，夹头的下面有网兜，网兜一侧与伸缩杆相连，网口靠近伸缩杆一侧为直线的钢丝，另一侧采用半椭圆形的钢圈，夹头下部分的前端与钢圈相连，钢圈靠近钢丝处弯成环状，钢丝可穿过钢圈的环状处并可自由活动，使用此文冠果采果器，只需将夹头对准文冠果果实，拉动拉绳，夹头下部分向上与夹头上部分夹住文冠果果实，同时网兜钢圈部分向上，兜住果实，然后轻轻拽动伸缩杆，即可摘下文冠果果实并落入网兜内。此设计构造简单，操作方便，对高空的文冠果果实采摘效率高，还不会造成果实散落在地造成浪费，尤其是对栽种在山区、沟壑、岩畔的文冠果树的采摘工作有着巨大帮助。

作为优选，所述的伸缩杆为铝合金伸缩杆，其采用铝合金制成，这样在保证伸缩杆的强度的同时，又有着较小的质量，使采摘人员能更省力。

作为优选，所述的限位件由与伸缩杆相连的两根平行铝条和与两根平行铝条上的孔相连接的横档组成，限位件的设计可对拉绳起到固定作用。

作为优选，所述的限位件的横档的两端穿设于两根平行铝条上，且横档可在小孔内自由转动，横档两端设有防止横档端部脱离平行铝条的限位片，这样的设计可大大减小拉绳下拉过程中的摩擦力，使采摘人员更省力。

作为优选，所述的网兜的底部与网口处的钢圈张开后所呈的相连面为倾斜面，这样的设计有效减小了网兜暴露在外的部分过多而导致经常挂到树枝，引起不便。

作为优选，所述的伸缩杆的下部分有一挂钩，这样在采摘人员拉下拉绳准备拽动伸缩杆摘取果实之前，可以先将拉绳勾到挂钩上。

本实用新型由于采用了以上技术方案，具有显著的技术效果：构造简单，操作方便，对高空的文冠果果实采摘效率高，还不会造成果实散落在地造成浪费，尤其是对栽种在山区、沟壑、岩畔的文冠果树的采摘工作有着巨大帮助。

附图说明

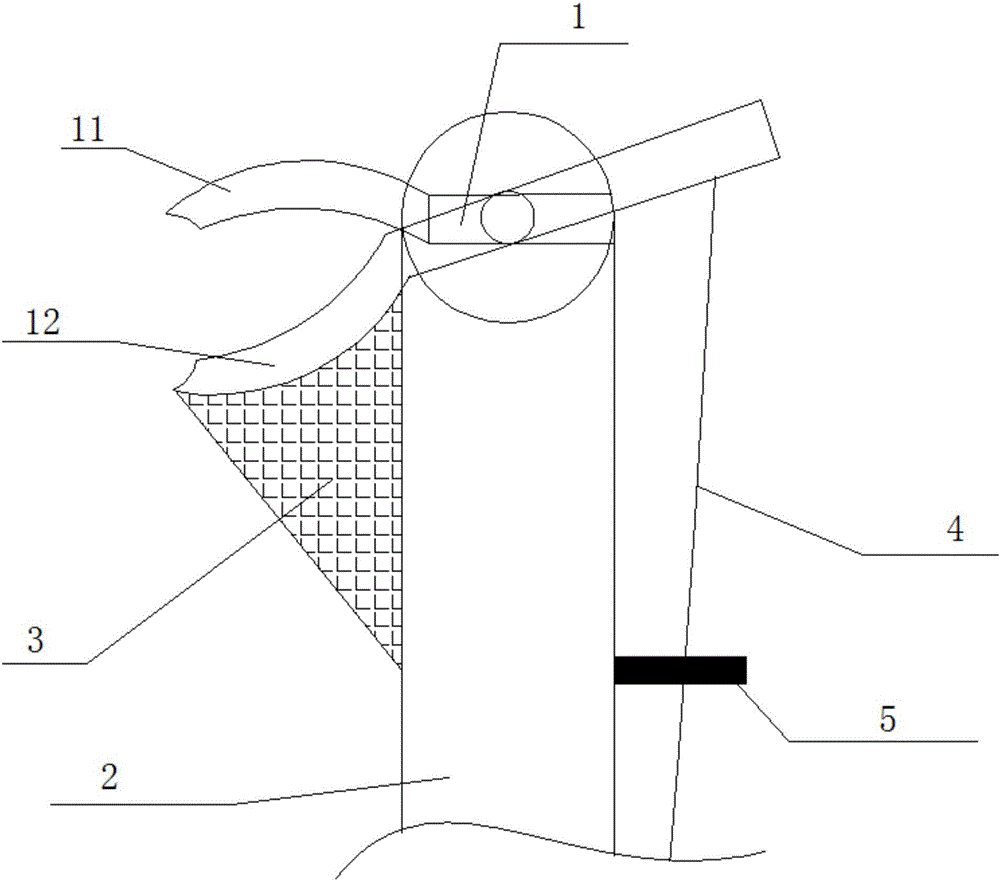

图1是本实用新型的结构示意图。

图2是本实用新型上端的局部放大图。

图3是本实用新型的网兜的网口部分放大图。

图4是本实用新型的小孔部分放大图。

附图中各数字标号所指代的部位名称如下：1—夹头、2—伸缩杆、3—网兜、4—拉绳、5—限位件、6—挂钩、7—平行铝条、8—横档、11—夹头上部分、12—夹头下部分、31—网口、32—钢丝、33—钢圈。

具体实施方式

下面结合附图与实施例对本实用新型作进一步详细描述。

实施例1

一种文冠果采摘器，如图1所示，包括夹头1、伸缩杆2、网兜3和拉绳4，其特征在于：所述的夹1包括相互铰接的夹头上部分11和夹头下两部分12，夹头上部分11水平固定在伸缩杆2的顶部，夹头上部分11和夹头下部分12的前段设有弧形凹口，夹头上部分11和夹头下部分12的弧形凹口相对，夹头下部分12后端与拉绳4相连，拉绳4穿过限位件5向下延伸，夹头1的下面有网兜3，网兜3一侧与伸缩杆2相连，网口31靠近伸缩杆一侧为直线的钢丝32，另一侧采用半椭圆形的钢圈33，夹头下部分11的前端与钢圈33相连，钢圈33靠近钢丝32处弯成环状，钢丝32可穿过钢圈33的环状处并可自由活动，使用此文冠果采果器，只需将夹头1对准文冠果果实，拉动拉绳4，夹头下部分12向上与夹头上部分11夹住文冠果果实，同时网兜3钢圈33部分向上，兜住果实，然后轻轻拽动伸缩杆2，即可摘下文冠果果实并落入网兜内，所述的伸缩杆2用铝合金制成，这样在保证伸缩杆2的强度的同时，又有着较小的质量，使采摘人员能更省力，所述的伸缩杆用铝合金制成，这样在保证伸缩杆的强度的同时，又有着较小的质量，使采摘人员能更省力，所述的限位件5由与伸缩杆2相连的两根平行铝条7和与两根平行铝条7上的孔相连接的横档8组成，限位件5的设计可对拉绳4起到固定作用，所述的限位件5的横档8与平行铝条7通过平行铝条7上的小孔连接且横档8可在小孔内转动，横档8两端设有防止横档8端部脱离平行铝条7的限位片，这样的设计可大大减小拉绳4下拉过程中的摩擦力，使采摘人员更省力，所述的网兜3的底部与网口31处的钢圈33张开后所呈的相连面为倾斜面，这样的设计有效减小了网兜3暴露在外的部分过多而导致经常挂到树枝，引起不便，所述的伸缩杆的下部分有一挂钩6，这样在采摘人员拉下拉绳准备拽动伸缩杆2摘取果实之前，可以先将拉绳4勾到挂钩6上，本实施例由于采用了以上技术方案，具有显著的技术效果：构造简单，操作方便，对高空的文冠果果实采摘效率高，还不会造成果实散落在地造成浪费，尤其是对栽种在山区、沟壑、岩畔的文冠果树的采摘工作有着巨大帮助。

总之，以上所述仅为本实用新型的较佳实施例，凡依本实用新型申请专利范围所作的均等变化与修饰，皆应属本实用新型专利的涵盖范围。
