一种便携式桑葚采收装置的制作方法

本实用新型属于农业副产品采收技术领域，尤其涉及一种便携式桑葚采收装置。

背景技术：

我国是一个蚕业大国，蚕业生产很多都是依靠人工，对于蚕业生产过程中的桑葚采收，果实体积小且数量多，采用人工采收效率低，劳动强度大，用工量多，劳动成本大，还可能因采收不及时造成大量损失，减少农民收入，在此情况下，桑葚采收装置成为农民提高生产效率，降低采收劳动成本，增加收入的必需品。在农副产品生产过程中，需要在采收过程中重复同一动作，劳动强度加大，且量大需要人工多，生产成本提高，并且需要频繁挪动与采收有关的装备，这也需要使得采收装备质量轻，便于携带和挪动。

目前，桑葚采收装置全靠手工采摘或任其掉落地上后人手捡拾，其他果类采摘器具都不适用于桑葚采摘。

技术实现要素：

本实用新型的目的在于提供一种便携式桑葚采收装置，旨在解决目前桑葚采收全靠手工采摘，劳动强度大，用工量多，劳动成本高的问题。

本实用新型是这样实现的，一种便携式桑葚采收装置，所述便携式桑葚采收装置设置有第一气囊、第二气囊、第三气囊，所述第一气囊、第二气囊和第三气囊热合粘合在一起；加厚防裂平底与第三气囊热合粘合在一起，圆台与加厚防裂平底缝纫，圆台顶部与环形圆管缝纫连接，同环形圆管顶端用拉链贯通于第一气囊、第二气囊、第三气囊。

进一步，所述第一气囊、第二气囊、第三气囊为环形气囊；

所述环形气囊上采用热合粘合分别安装有第一气嘴、第二气嘴、第三气嘴。

进一步，所述第一气囊、第二气囊、第三气囊、第一气嘴、第二气嘴、第三气嘴和加厚防裂平底采用PVC材料制成。

进一步，所述环形圆管内设置有捆扎的扎带。

进一步，所述拉链采用缝纫连接第一气囊、第二气囊、第三气囊、加厚防裂平底、圆台。

进一步，所述圆和环形圆管采用柔性材料。

本实用新型提供的便携式桑葚采收装置，整体外形呈柱状，三层独立环形气囊堆叠而成，在圆台顶端用拉链贯通于环形气囊、加厚防裂平底、圆台，使用时通过拉链安装拆卸，结构简单、质量轻、使用方便、便于携带、价格低、应用广；三层独立环形气囊相互独立堆叠而成，互不影响，有效保证装置防止漏气，同时可以通过调节环形气囊充气数量调节外部高度；采用标准防漏气气嘴，可以在气囊充气后自身气压作用下可达到防止漏气的效果；气嘴既是充气口也是排气口，合二为一结构简单，操作方便；圆台采用柔性布匹加工而成，圆台底部与加厚防裂平底连接，柔性材料便于不使用时折叠，使用时展开，携带方便；环形圆管内可配套捆扎的扎带使用，有利于根据树干底部长短调节上下高度以及树干直径调节环形圆管大小；拉链贯穿环形气囊，加厚防裂平底及圆台，使用便捷，拉链有利于采收完成后果实的倒取。

本实用新型的结构简单，操作方便，质量较轻，携带便捷，可与振动装备配套使用。

附图说明

图1是本实用新型实施例提供的便携式桑葚采收装置结构示意图。

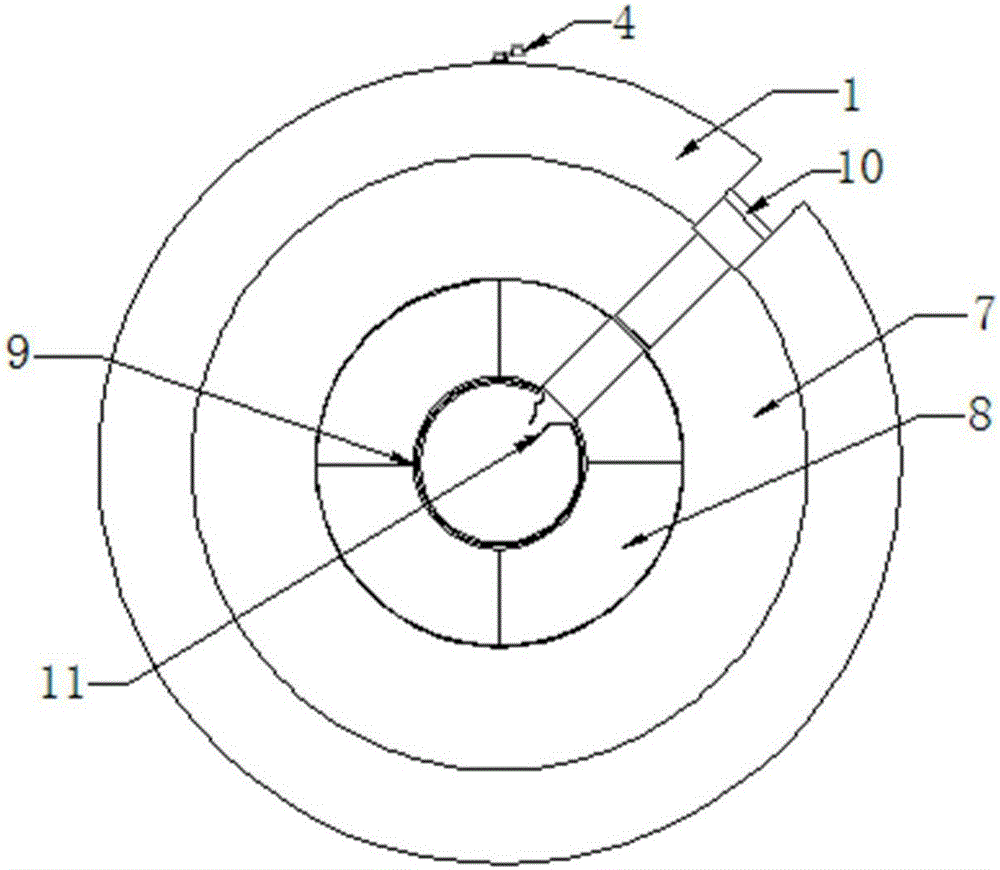

图2是本实用新型实施例提供的便携式桑葚采收装置俯视图。

图3是本实用新型实施例提供的便携式桑葚采收装置剖视图。

图4是本实用新型实施例提供的便携式桑葚采收装置气嘴主视图。

图5是本实用新型实施例提供的便携式桑葚采收装置气嘴底部斜视立体图。

图中：1、第一气囊；2、第二气囊；3、第三气囊；4、第一气嘴；5、第二气嘴；6、第三气嘴；7、加厚防裂平底；8、圆台；9、环形圆管；10、拉链；11、扎带。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

下面结合附图对本实用新型的结构作详细的描述。

如图1-图5所示，本实用新型实施例的便携式桑葚采收装置包括：第一气囊1、第二气囊2、第三气囊3、第一气嘴4、第二气嘴5、第三气嘴6、加厚防裂平底7、圆台8、环形圆管9、拉链10、扎带11。

第一气囊1、第二气囊2、第三气囊3为环形气囊，第一气囊1、第二气囊2、第三气囊3、第一气嘴4、第二气嘴5、第三气嘴6和加厚防裂平底7采用PVC材料制成，三层独立环形气囊堆叠而成，第一气囊1、第二气囊2、第三气囊3之间采用热合技术加工粘合，环形气囊上也采用热合技术分别安装有第一气嘴4、第二气嘴5、第三气嘴6，底部柔性的加厚防裂平底7与第三气囊3采用热合技术连接，凸起的圆台8与加厚防裂平底7采用缝纫技术连接，同时顶部与不封闭的环形圆管9采用缝纫技术连接，环形圆管9内可与捆扎的扎带11配合使用，在环形圆管9顶端用拉链10采用缝纫技术贯通于第一气囊1、第二气囊2、第三气囊3、加厚防裂平底7、圆台8，使用时通过拉链10安装拆卸，加厚防裂平底7、圆台8和环形圆管9均采用柔性材料，不封闭的环形圆管9加工安装在凸起圆台8顶端，环形圆管9内可配套捆扎的扎带11，拉链10贯穿第一气囊1、第二气囊2、第三气囊3，加厚防裂平底7及圆台8部分。

本实用新型的工作原理：

第一气囊1、第二气囊2、第三气囊3为环形气囊，第一气囊1、第二气囊2、第三气囊3、第一气嘴4、第二气嘴5、第三气嘴6和加厚防裂平底7采用PVC材料制成，三层独立环形气囊堆叠而成，第一气囊1、第二气囊2、第三气囊3之间采用热合技术加工粘合，环形气囊上也采用热合技术分别安装有第一气嘴4、第二气嘴5、第三气嘴6，气嘴既是充气口也是出气口，可以通过调节环形气囊充气数量调节外部高度，底部柔性的加厚防裂平底7与第三气囊3采用热合技术连接，加厚防裂平底7无需充气，凸起的圆台8与加厚防裂平底7采用缝纫技术连接，同时顶部与不封闭的环形圆管9采用缝纫技术连接，环形圆管9内可与捆扎的扎带11配合使用，在环形圆管9顶端用拉链10采用缝纫技术贯通于第一气囊1、第二气囊2、第三气囊3、加厚防裂平底7、圆台8，使用时通过拉链10安装拆卸，加厚防裂平底7、圆台8和环形圆管9均采用柔性材料，在使用泄气后，体积可收缩很小便于折叠、携带和转移，本实用新型结构简单、质量轻、使用方便、便于携带、价格低、应用广。不封闭的环形圆管9加工安装在凸起圆台8顶端，环形圆管9内可配套捆扎的扎带11，有利于根据树干底部长短调节上下高度，也便于根据树干直径大小调节环形圆管9的大小。拉链10贯穿第一气囊1、第二气囊2、第三气囊3，加厚防裂平底7及圆台8部分，使用便捷，拉链10末端在第一气囊1，有利于采收完成后果实的倒取。

本实用新型结构简单，操作方便，质量较轻，携带便捷，价格低廉，适用广泛，易于推广，可与振动装备配套使用。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
